Tråden "UPS:er".

Den 1:e September - 2022
UPS:er..


Två UPS:er på file' bänken och batterier på laddning.

Coppans Blogg



Innan så hade jag dom till att hålla datorn och servrar/telefon/switchar/modem/nas igång under strömavbrott men sen EON förbättrade nätet här ute så har jag inte haft något egentligt behov av dom, så dom har bara legat i dvala i 5-6 år.

Det stora ligger på 650W, och den mindre på 620W och funkar väl iafl 2-5 timmar beroende på belastning och batteri.

När jag ändå har dom så kan jag väl lika väl se till att dom funkar.

Fick en pling i telefonen om att mitt elaggregat är på väg.. Skeppas från Danmark så i början av nästa vecka borde det vara framme.

Nu känner jag mig rätt säker, oavsett vad som händer..
Den 20:e September - 2022
Kvällens projekt - UPS #1 Klar.

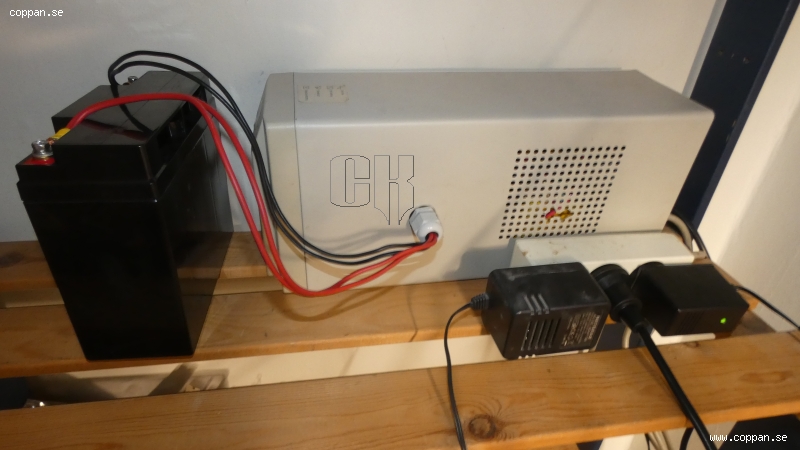

Kvällens projekt.. Fixade det sista på UPS:erna och kopplade på batteriet på den som ska driva modem/switch/brandvägg så nätet håller sig uppe. Eller iafl göra så grejorna inte går sönder vid ev. strömspikar om nätet går upp/ner.

Coppans Blogg

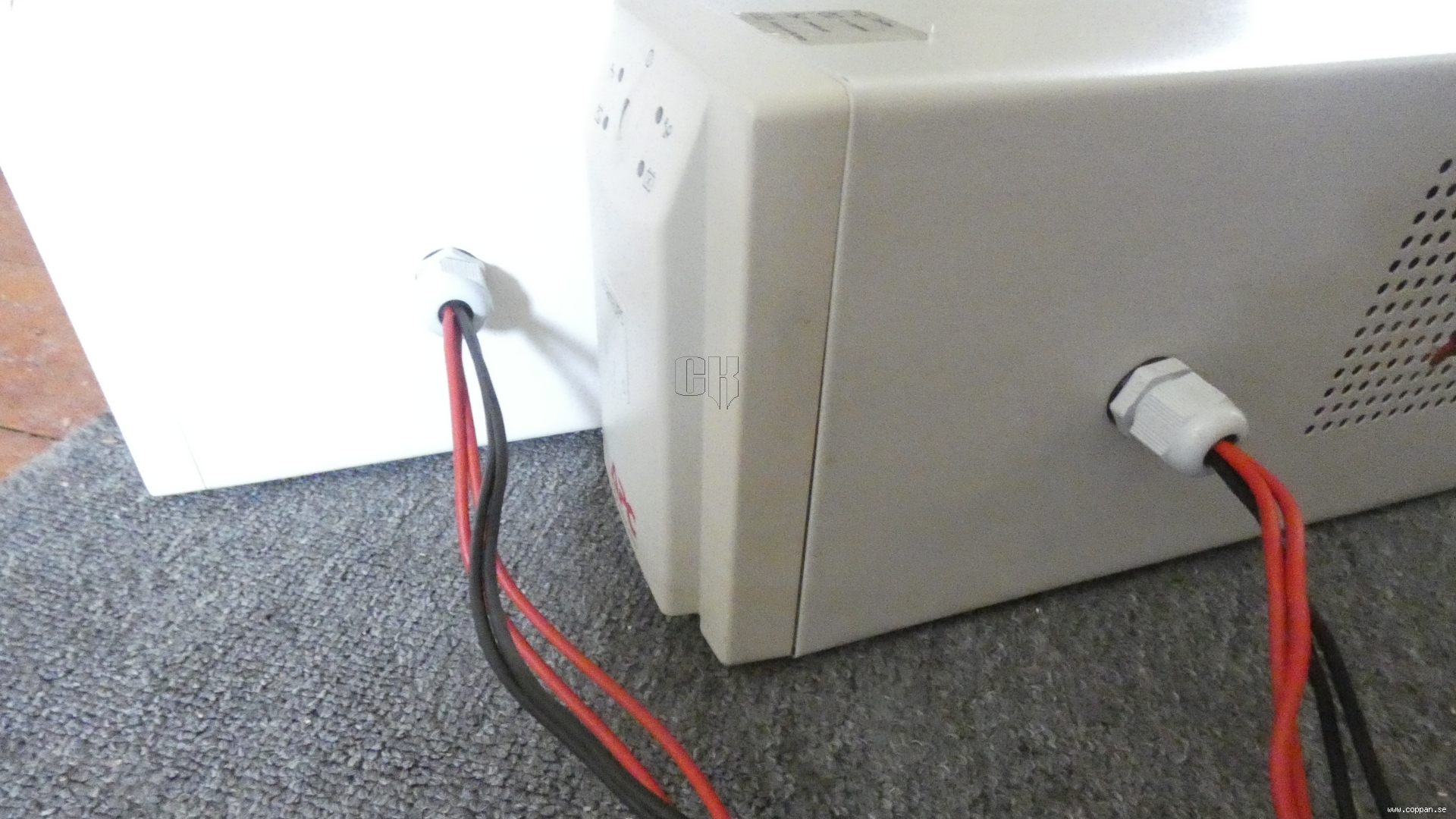

Kollade anslutningarna och satte dit nya genomföringar/dragavlastare på båda.

Coppans Blogg



Sprillans nytt 20 aH:s batteri.

Vet inte hur länge den kommer klara att hålla sig uppe. Original så sitter det ett batteri på 12 aH.
När jag körde det sist så satt det ett 60-70 aH batteri på den, men då var den fullknökad.

Borde hamna på iafl minst 60/90 minuters driftstid tycker jag. Jag tror denna smart-ups:en utan problem kan köras på elverket
för den har lite mer intelligens för att känna av/hantera kvaliteten på inkommande ström än min andra.

Den andra är av en äldre typ, så den är jag osäker på.

Coppans Blogg



På plats, och nu har ekorrehjulet snurrat ännu ett varv. Borde gjorts för länge sen, men det behövs en spark i baken i bland.
Känner mig nöjd med resultatet, och jag kommer ha nytta av denna i många år (förhoppningsvis).
Den 23:e September - 2022
Kvällens Projekt.


"Nytt" batteri till UPS #2 på laddningsbänken.

Coppans Blogg



Körde förbi bilskroten och fiskade upp ett 62 aH:s batteri som nu står på laddning. Alla batterier som skulle funka var tyvärr Bilfelas.

Men jag har ett Tudor batteri som jag använder till lite vad som helst när jag behöver 12V, och som jag vet är ok.
Skulle inte laddaren ge grönt ljus så på detta så är det ingen katastrof. Det kommer ändå att funka till mina test grejor.
Den 27:e September - 2022

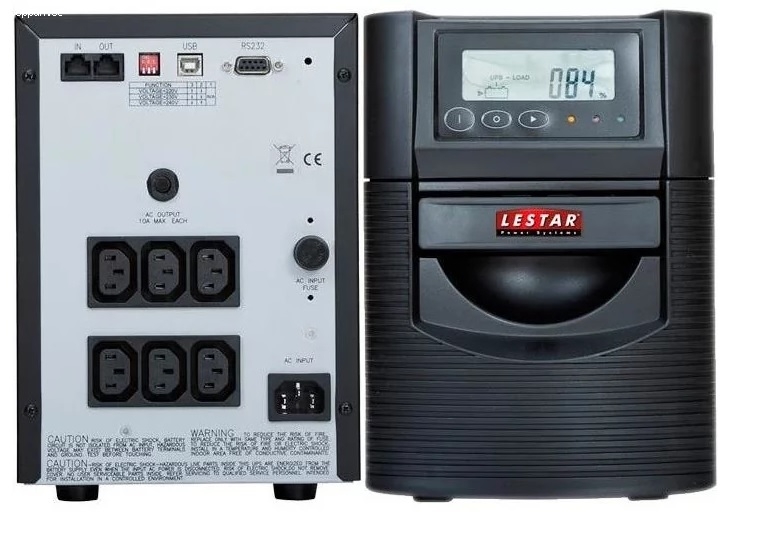

Lestar TSP-3000 SINUS LCD 6xIEC #1


Vad fasen hittade jag nu? Detta kan bli riktigt intressant.. Ska väga 26 Kilo och klara 1800W!?

Givetvis så är det bluff och båg.. Men jag är nyfiken på vad som händer.. Tror knappast det kommer att dimpa ner något i lådan.

Coppans Blogg



Coppans Blogg



Coppans Blogg



Coppans Blogg



Coppans Blogg



Fortsättning följer...
Den 28:e September - 2022
Lestar TSP-3000 SINUS LCD 6xIEC #2

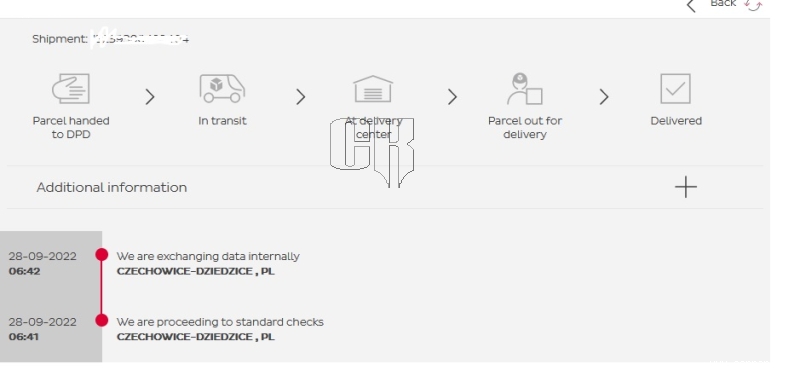

Saker och ting blev helt plötsligt ännu mer intressanta när detta ploppade upp i morse..

Coppans Blogg



Coppans Blogg



Lyckades hitta en PDF på polska och körde lite google translate..

LINJÄR INTERAKTIV UTGÅNGSFÖRSÖRJNING:

Kombinera AVR-funktionen med byte till batteridrift när tröskeln överskrids
AVR-drift. I spänningsområdet från 170V till 280V, utgångsspänningsregleringen
den utförs med hjälp av AVR-funktionen. Om spänningen sjunker under 170V eller ökar
över 280V, växlar strömförsörjningen till batteridrift
.
FULLSTÄNDIG FUNKTION AV DUBBEL AVR MED BOOST OCH DUBBEL BUCK:

Att arbeta med AVR-funktionen består i att reglera utspänningen till nivån 230V (+/- 10%). Efter-
trots ingångsspänningsfluktuationerna mellan 170V och 280V är utspänningen
230V (+/- 10%). Regleringen utförs utan att ta energi från batteriet.


Om nu detta stämmer så borde man inte behöva vara orolig för att driva Luftvärmepumpen genom elverket med denna, och då är vi verkligen hemma.
Den 1:e Oktober - 2022
Lestar TSP-3000 SINUS LCD 6xIEC #3

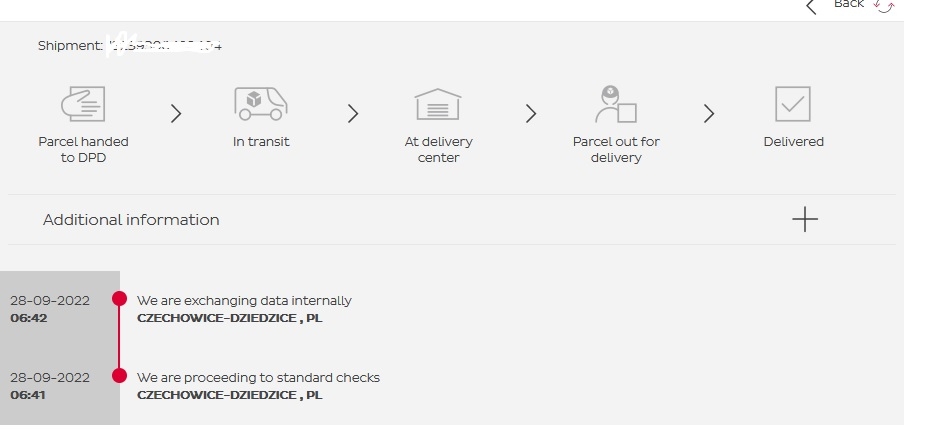

Som väntat..

Coppans Blogg



En säljare som inte har något eget lager, utan som bara står som mellanhand.
Den 4:e Oktober - 2022

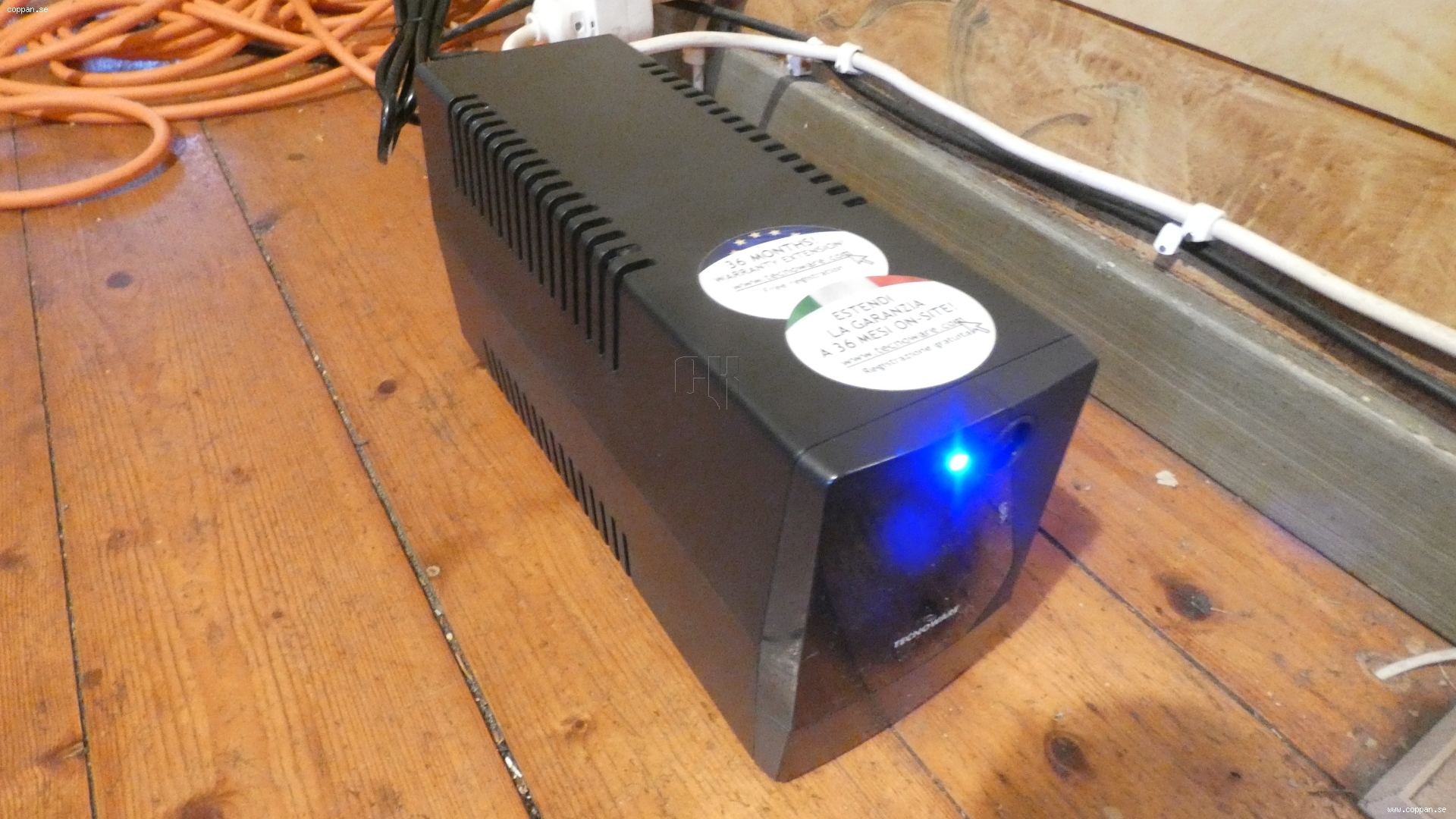

UPS. Fick bli en sån här #1


Behöver en UPS till och den förra sket sig ju. Fick en rabatkupong från Amazon på 100:- och beställde den här i stället.

Coppans Blogg



Coppans Blogg



750VA (525W). Sitter bara ett 5Ah batteri(?) i den, men jag fick den för under 500:- inkl. frakt.
Sitter ett vanligt bly batteri i den, så det borde inte vara några problem att skifta mot ett större.
Den 6:e Oktober - 2022
UPS. Fick bli en sån här #2


Strömavbrott i natt och UPS:en fick sitt första elddop.. Vilket gick åt hvete.. Den tycker absolut inte om mitt nya "riktiga" svindyra batteri.
Den klarar alla självtester, men efter ett tag på DC så vänder den vitbuk.

Jag var lite rädd för det, för jag har för mig att jag testade olika batterier för 15 år sen, och Smart-UPS:en bara vägrade annat än gamla
hederliga bly ackar.

Coppans Blogg



Skiftade till den äldre Dum-UPS:en för att se om den är lite mer förlåtsam. Annars så får det bli en runda till skroten igen.
Sura pengar i sådana fall, men jag kommer alltid ha nytta av batteriet i något annat projekt så jag gråter inte så mycket.

Coppans Blogg



Min nya lilla kompis dök upp i dag.. Väger in på samma vikt som en myggas privata delar. Men tanken var bara att den skulle driva lite LED belysning, så det inte blir kolsvart när strömmen går.

Coppans Blogg



Kanske ska testa mitt nya batteri på denna och se vad som händer. Oavsett vad så har den en driftstid på max ~30 minuter, och det är för lite. Behöver kommer upp i en timme iafl och det skulle den klara om den accepterar mitt nya batteri.
Den 7:e Oktober - 2022
UPS. Fick bli en sån här #3

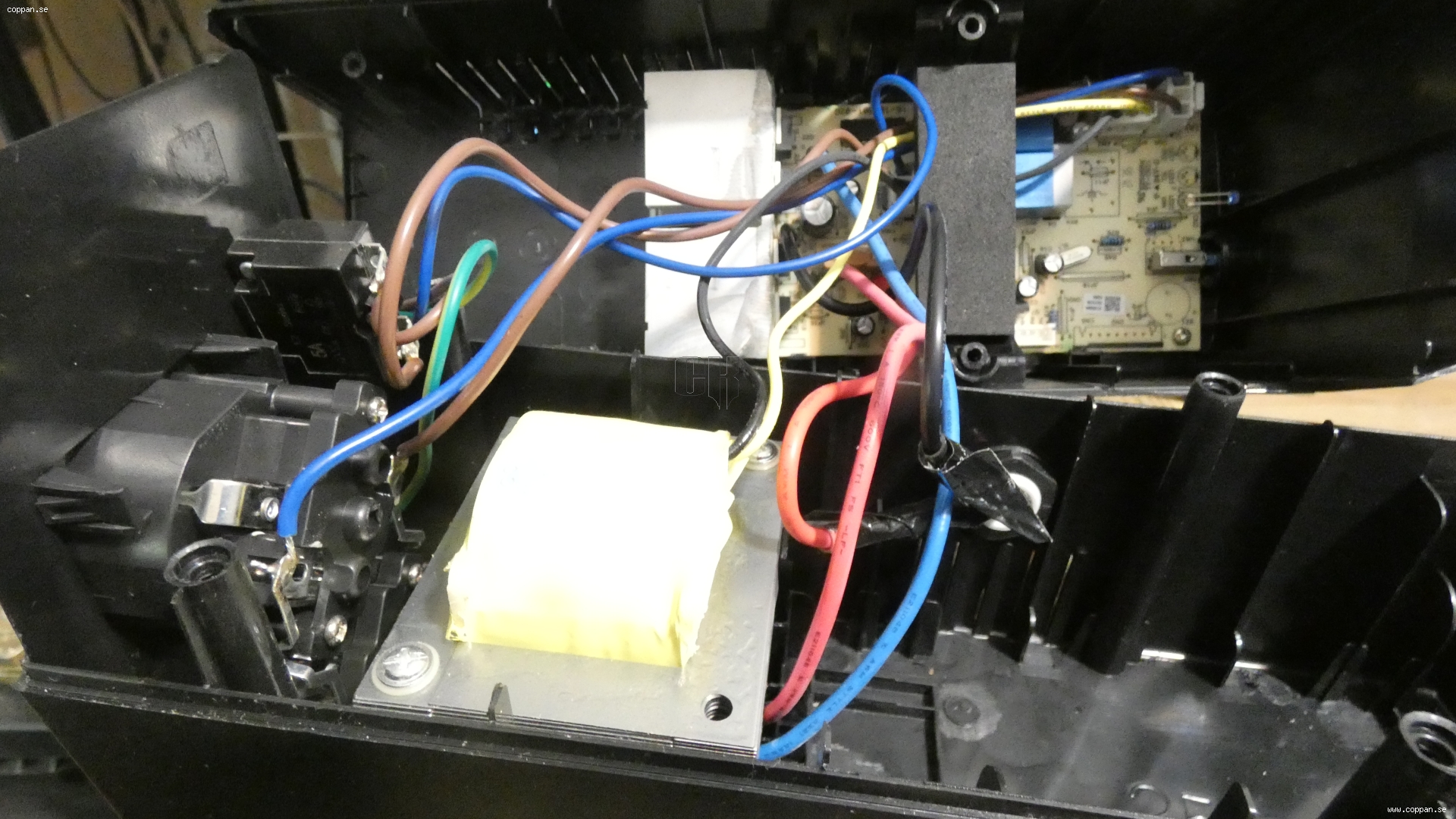

Kunde inte låta bli att skruva i sär den för att se logiken i den. Eller snarare avsaknaden av den.

Coppans Blogg



När det är som billigast.

Coppans Blogg



Tror kretskortet i en av mina gamla UPS:er väger mer än denna gör inkl. batteri (Kan iofs i detta fallet betyda något bra).

Riktigt skräp tyvärr. Sitter det ens några kretsar för att skydda batteriet mot överladdning? Knappast något som övervakar kvaliten på strömmen heller.. Den slår bara av eller på när strömmen försvinner. Inget annat.

Jag skulle aldrig plugga in en dator på denna, eller nåt med ett switchat nätagg.
'Men den ska bara driva några LED lampor, och det verkar funka ok.

Inte värd priset, inte ens med 100:- rabatt om du letar efter en "riktig" UPS.

OM batteriet inte steks så kommer den iofs vara klockren till det jag behöver den till. Dess enkelhet kan i detta fallet vara helt perfekt.
Får bli till att offra 500:- på ett nytt batteri till den så jag kommer upp i iafl 60 minuters driftstid.

Fortsättning följer.
Den 8:e Oktober - 2022
UPS. Fick bli en sån här #4


Den nya "UPS:en" på filebänken (Tecnoware UPS ERA PLUS 750).

Ville bl.a se hela kretskortet, och fixa så jag kan koppla på ett externt/större batteri sen.
Jag kan inte se en tillsymmelse till någon egentlig intelligens på kortet för att hanterna laddningen av batteriet?

Har mina aningar om vad jag kommer se när jag mäter upp laddströmmen.

Coppans Blogg



Själva moddningen Blev helt ok iofs..

Men varför sitter det vad som ser ut som en kristall mitt på kortet när det inte finns några IC kretsar?
Antar att det är den som står för att fixa sinuskurvan på 50Hz för växelströmmen?

Coppans Blogg



Batteriet som följde med. Notera spänningarna. Max 13.8V laddnings ström vid "idle". Mina "riktiga" UPS:er ligger konstant på 13.5V.

Coppans Blogg



"Tecnoware" säljer sina egna batterier på nätet. Men i deras egna produkt så sitter det ett batteri från en annan tillverkare. Skumt.
Den 8:e Oktober - 2022
UPS. Fick bli en sån här #5


Som jag trodde.. Jag har köpt en Batterikokare (Tecnoware UPS ERA PLUS 750) och den här polarn kommer köra på tills huset brinner ner.
Skulle antagligen kunna koppla in den i sängramen, och den skulle tuffa på som inget hade hänt.

Coppans Blogg



16.3V är åt hvetes för mycket för att det ska kännas ok.

Gått igenom säkert 100 betyg, och dom flesta handlar om dålig effekt. Några om skadade nätdelar i tv/datorer och att batteriet håller allt från en månad till ett år.

Men den ska ju bara driva några lysen så det får bli ett nytt batteri och låta den stå avstängd när den inte används.
Alternativt hitta ett sätt att stänga av laddningsfunktionen eller löda bort strömkabeln till den och använda den som en förvuxen powerbank.

Skulle kunna chansa på att köpa en till.. Men det verkar som om alla i den lägre prisklassen mer eller mindre är av samma kvalitet.
Vill man ha nåt som funkar så måste man kliva upp i 2000:- klassen. Och det får man många stearinljus på ikea för.
Den 10:e Oktober - 2022
UPS. Fick bli en sån här #6


Jag chansar på att det kommer att funka och köpte ett 10Ah batteri och lite nya LED lampor i dag.

Coppans Blogg



Snyggade till och säkrade upp lite.. Inte för att det kanske behövs på denna lilla, men iom att det är *skräp* så är det väl lika bra.
Kan definitivt inte skada, eller bli sämre iafl. Skulle skiten få för sig att brinna upp så är den iafl skyddad.

Coppans Blogg



Skulle vilja snygga till det och byta båda sladdarna innan jag kopplar in den där den ska stå. Men klart bättre än innan.

Coppans Blogg



Har egentligen ingen aning om hur stor säkringen bör vara, men UPS:erna är rätt så små så jag börjar med 30 på den stora, och 15 på den lilla. Tror den stora pallar att driva ~400W och skräpet runt ~250 om man läser betygen (den lovar 600 i reklamen).
Den 17:e Oktober - 2022
UPS. Fick bli en sån här (till) #7


Kvällens projekt. Strömmen gick i Fredags igen. Och vad saknade man mest? Lyse eller Internet? Gissa på det sista.

En skum sak som hände med skräp UPS:en var att när jag bytte till ett "fin" batteri så låg laddströmmen på exakt 13.5V som den ska.

När jag kopplade in min smartladdare på det batteriet som följde med så fick den spunk och strömmen/amperen hoppade upp och ner hejvilt. Antagligen det billigaste skräpet i batteriväg man kan hitta..
Så den första funkar klockrent nu, och jag tycker om dess enkelhet och framför allt priset. Så vad gör man? Köper en till så klart.

Coppans Blogg



Dyr lösning för att driva en ända switch, men jag ska krypa upp på vinden "nån dag" och dra en ny nätverkskabel direkt från gubbrummet till pojkrummet där modemet sitter.. Efter det så kommer den få ett nytt hem, och troligtvis ett nytt "fin" batteri.

Coppans Blogg



Gjorde en "fuling" och parallellkopplade batteriet som blev över med det som satt i den nya för att se vad som händer.
Då kommer jag iafl upp i 10Ah och det borde räcka 60-90 minuter (så länge dom håller).

Coppans Blogg



Ska hålla lite koll på laddströmmen.. När jag kollade första gången efter jag haft smartladdaren på de båda så låg laddströmmen på 14.2V.
Vilket är lite åt det höga hållet.

Dom verkar inte tycka om batterierna dom levereras med av nån anledning.
Den 17:e Oktober - 2022
UPS. Fick bli en sån här (till) #8

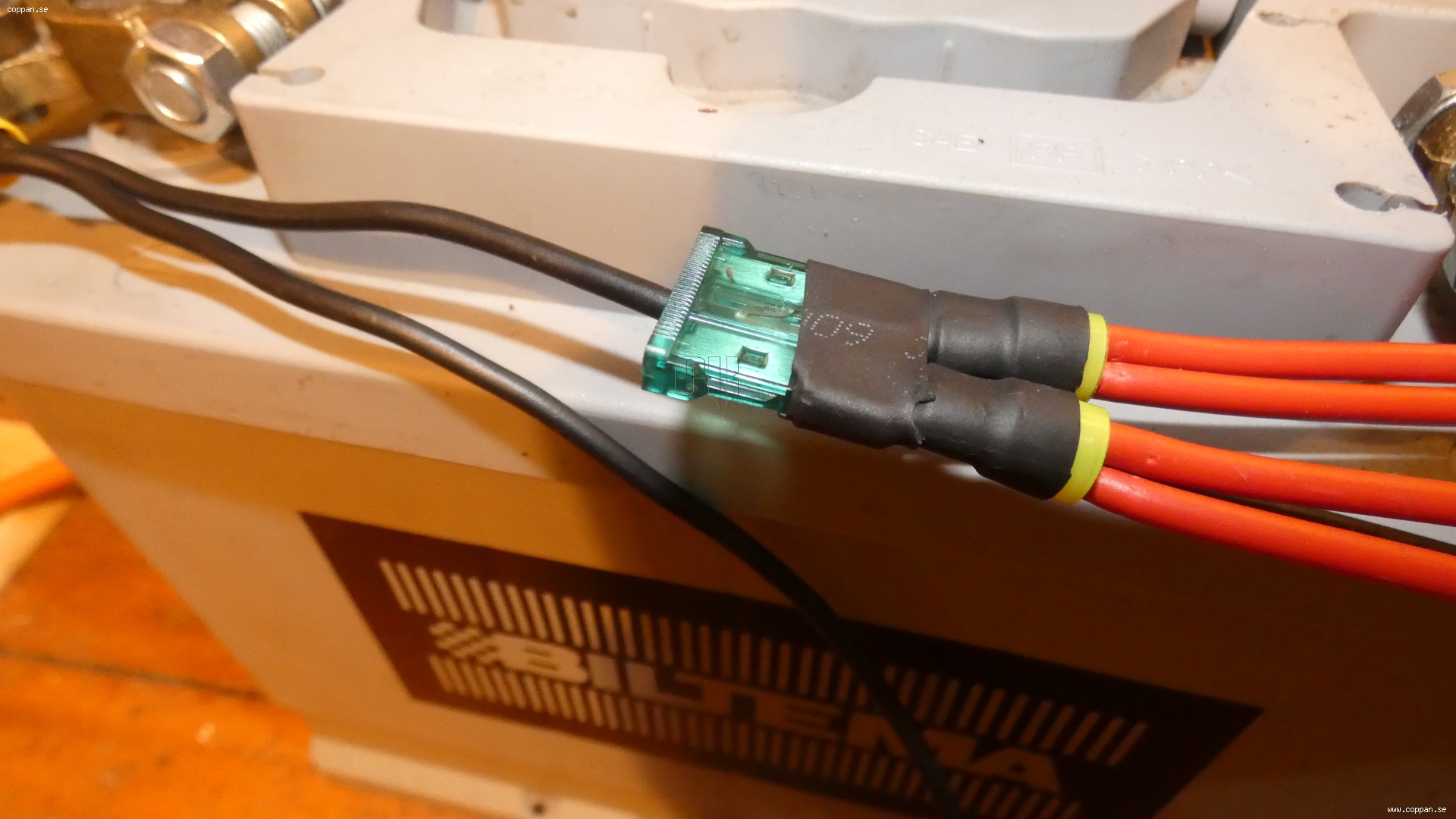

En sista touch.. Litar inte på denna för 5 öre (eller batterierna för den delen heller)..

Coppans Blogg



Coppans Blogg



Kanske "overkill", men hellre det än tvärtom.

Hittade sen en blå 15A säkring, i stället för den gula på 20A. Borde räcka gott och väl. Ska se om jag hittar en på 10A.
Om den drar 10A för att driva en switch som ligger på typ 5 Watt så borde något vara fel tycker man (som glad amatör).

Den 18:e Oktober - 2022
Sista UPS:en(?) #1


Kvällens projekt.

Hjälpligt på plats. Lyckades efter lite letandes hitta diverse kablar jag använt förut.

Coppans Blogg



Coppans Blogg



Nu står den iafl där det ska stå.

Tyvärr så finns det inga jordade uttag i ett hus från 1943.
Så det jag gjorde för ~18 år sedan var att dra en separat jordkabel från elcentralen och upp i gubbrummet.

Måste fixa en "tjuv" så jag får jord till UPS:en också innan jag börjar använda den på riktigt. GJORT.
Orkade tyvärr inte driva datorn + 2 skärmar, bara en. Men det kommer funka. 1 skärm är bättre än inget.

Frågan är bara hur länge. Det innebär att den är rätt så "maxad".. Har ingen om hur mycket datorn egentligen drar.
Nångång så får man väl göra ett riktigt test och bryta strömmen och kolla.

1 UPS i pojkrummet med ett 20Ah:s batteri som matar modem/switch/brandvägg.
Skulle kunna flytta om lite så switchen inte krävs för att nätet ska vara uppe till gubbrummet/resten av huset iofs.. GJORT.

Då sparar man säkert 30%..
Den extra brandväggen använder jag egentligen inte till något vettigt ändå annat än att logga trafik, så bort med den också. GJORT.

1 UPS i med ett 10Ah:s batteri vardagsrummet som driver en switch, usb laddare, LED lampor och AP:n för det trådlösa.
AP:n har 3 st 100 Mbit:s portar. Skulle kunna flytta om lite så switchen inte behövs längre. GJORT.

Ska flytta om lite så UPS:en inte driver två taklampor med 6 st 400 lumens LED spottar, utan bara en LED på 800 lumen i stället. GJORT.

1 UPS i källarn med två 5Ah:s batterier till switchen där allt går till, och som sen sticker i väg till switchen i pojkrummet.
Skulle kunna dra en ny TP kabel från gubbrummet till pojkrummet och skippa den helt. Kanske nästa grej att fixa. GJORT.

1 UPS i gubbrummet med ett 62 Ah:s batteri till surfdatorn och en skärm.

Det är iafl bättre än förut, Men jag tror inte jag klarar mig mer än max nån timme med allting i gång(?).

Kvar att fixa är en liten LED lampa i gubbrummet och pojkrummet så det inte blir kolsvart. GJORT.
Den 19:e Oktober - 2022
Sista UPS:en(?) #3


Nääää. Antingen så drar min "nya" PC+skärm fasen mer än 390 watt som jag tror att UPS:en ska kunna klara, eller så är det nåt galet.
Kasst batteri, eller dålig anslutning så den inte kan få den kräm den vill ha.

Coppans Blogg



Men den beter sig skumt på andra sätt..

Slår jag på te.x komradioapparaterna eller Xboxen med 45:an på (som inte matas via UPS:en men som sitter i samma uttag) så stendör den.
Minsta lilla strömrusning så bara stänger den av i nån sekund.

Dessutom så spontanbootar PC:n om. Men UPS:en varnar aldrig, eller går över i batteriläge. Den bara dör.
Oavsett om batteriet är dåligt eller inte så borde den inte bete sig så.

Fortsättning följer som vanligt. Eller inte.. Orkar inte hålla på med detta längre, och vill bara bli klar nångång.
Den är säkert 25 år gammal och kanske gjort sitt..

Om jag inte får i gång nån av dom gamla UPS:erna så är dom två andra bortkastade pengar i stort sett. Förutom den som driver belysningen i vardagsrummet.

Nu är Dieselpengarna absolut slut för denna månaden!

Fick bli ännu en sån här:

Coppans Blogg



Orkar inte hålla på med gammalt skit.. Den åker ut, och UPS:en i pojkrummet åker in i gubbrummet i stället och ersätts av denna.
kanske jag ger den en chans och kollar lite mer senare, men just nu så orkar jag inte.


Den 20:e Oktober - 2022
Sista UPS:en(?) #3


Kvällens projekt.. Nytt försök..

Bytte Smart-UPS:en till den andra APC:n som jag trodde funkade riktigt.
OCH (fin) batteriet den satt på låg på typ 6 volt och var helt kört i botten. Mätte upp laddströmmen och den låg på ~12.2 volt (på ett friskt batteri)..

Coppans Blogg

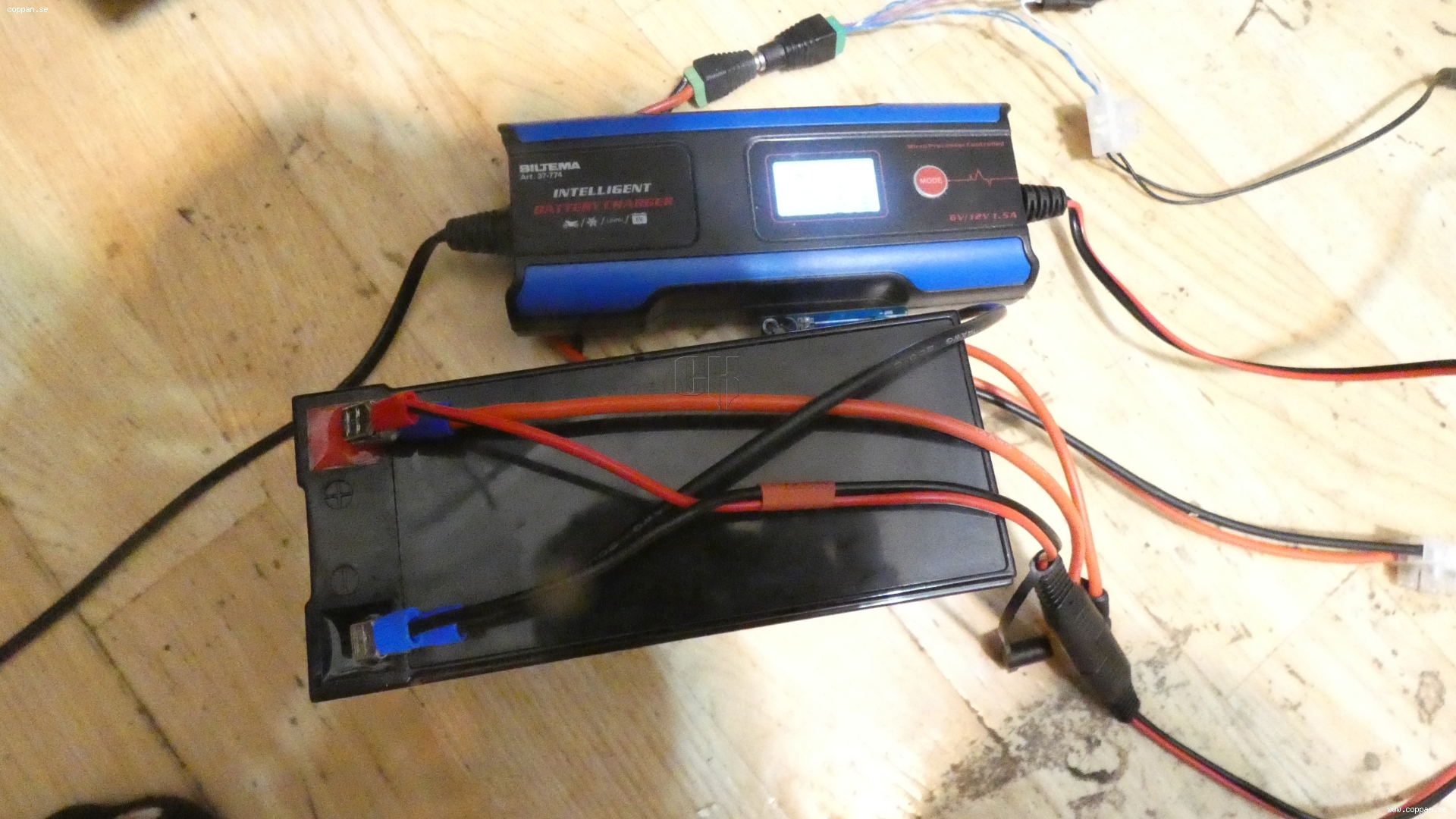

Kopplade in min "smarta" CoTech laddare, och efter några timmar så visade den grönt ljus.
Förresten den enda CoTech produkt som jag är nöjd med (läs inläggen om min vattenpump eller dremelkopia te.x)..

Coppans Blogg



Kort sagt.. Den ger inte tillräckligt med laddström för att batteriet inte ska urladdas.. Men den verkar funka klockrent för övrigt (?).
OM den nu funkar helt ok förutom att den suger ut batteriet så får det bli en sån här för 170:- från biltema.

Coppans Blogg



Har inte råd att köpa en UPS med motsvarande kvalitet just nu.
Och köper jag en ny för 3-4000:- så tänker jag fasen inte börja med att borra sönder den och sabba garantin på den.

Fortsättning följer.. (som vanligt)..
Den 21:e Oktober - 2022
Sista UPS:en(?) #4


Pling-Plong... Postnord sköter sitt jobb.. Sista UPS:en(?) ligger på filebordet.
En intressant sak jag märkt är att moderkortet har ett helt annat utseende på dom två sista än den första hade.

Alla Mosfet kretsarna sitter i rad och tänkta för att en kylfläns ska sitta på dom (utmärkt på kretskortet).

Det jag tror dom gjort är att dom tagit ett moderkort från dom större modellerna och strippat kylflänsen på dom mindre eftersom dom räknar med att dom inte ska gå så länge med tanke på ett 5Ah batteri.

Coppans Blogg



Ska få ett sprillans nytt 10Ah "fin batteri" och en extra säkring som dom andra. Det sitter en 40A säkring på moderkortet (fastlödd), men som sagt.. Jag litar inte på dom för fem öre och 40A är rätt så mycket för en så pass liten UPS.

Det är mer än sätesvärmaren i bilen liksom och vid det laget så står nog huset redan i lågor..

Coppans Blogg



Beställde ett gäng kylflänsar (30 st) till alla UPS:erna iom att jag satt i större batterier i dom.
Den 21:e Oktober - 2022
Sista UPS:en(?) #5


Hittade lite prylar i projektlådan... Blev klart bättre.
Om jag iafl eleminerat alla dessa korta strömavbrott (<1 timme) så har jag kommit en lång bit på vägen.

Coppans Blogg



Dom satt så fint uppradade så det gick inte att låta bli.

Coppans Blogg



Inte så snyggt sågat kanske.. Men det kommer att funka.. Ung. så här kan jag tänka mig att dom större modellerna ser ut.
Och JA.. Det sitter tejp på sidan mot Mosfetarna också om ni undrar.

"By the book" så skulle man väl borrat och gängat för en skruv till varje som fäster mot kylflänsen. Men vad fasen.. Det får duga.

Coppans Blogg



Nu litar jag liiiiite mer på den.

Tillräckligt mycket för att häkta på ett 20Ah batteri och låta den driva modemet i pojkrummet.
Vilket antagligen innebär att modemet blir det sista till att hissa vit flagg i hultet när strömmen går.

Sen hur denna tejpen funkar låter jag till barnen som tillverkade den att förklara.


Coppans Blogg


Specification:

Material: Fiberglass Cloth
Long-term Heat Resistance: 120°C
Short-term Heat Resistance: 180°C

Function:

Insulation, thermal conductivity, high viscosity

Features:


High tacky thermal conductive PSA. Only pressure is needed to form an excellent bond and thermal interface.
The performance of thermal conductivity, insulation, buffer and high tacky make it as the best choice for electronic application.
Flexible and conformable. Ideal for uneven surfaces.

Den 25:e Oktober - 2022
Kvällens (mini) Projekt.


Blev en runda till Bilfela efter jobbet i dag.. Fick bli denna.

Biltema Batteriladdare 6/12 V, 1,5 A:

För 40:- extra så fick man en enkel med display (som enbart visar laddvolt, inte hur mycket kräm den skickar på).

Verkar ligga lågt på underhållsladdning (~13 Volt) på 5Ah batterierna.
Hade velat ha mellan 13.5-13.6 för att vara nöjd. Den verkar klara 10Ah batterierna bättre. Där ligger den på 13.5-13.6 Volt.

Coppans Blogg



Dom stora klämmorna funkar dåligt till polerna på dom mindre batterierna och ger dålig kontakt/glider av.

Coppans Blogg



Klart bättre.

Coppans Blogg



En digital intelligent batteriladdare lämplig för motorcykelbatteri och mindre bilbatteri med kapaciteten 5-45 Ah. Fungerar
till AGM, GEL, WET samt LiFePO4 batteri via valbart laddningsprogram. Det är en smartladdare som via 3-stegsladdning
säkerställer effektiv och skonsam laddning samt automatisk underhållsladdning. Laddningskablar med batteriklämmor
och nätkabel med stickkontakt för vägguttag medföljer.

Kostade iofs "bara" 200:- men jag hade velat att displayen iafl visade amperen också.
Skickar den på sina fulla 1.5A vid underhållsladdning så är det i högsta laget.

Åter igen vad som står på batterierna.

Coppans Blogg



Av det jag sett och klämt på än så länge så är jag inte supernöjd med denna. Ska häkta på "Elverkskollen" på den, och se vad den visar.
Den 29:e Oktober - 2022
12V UPS #2

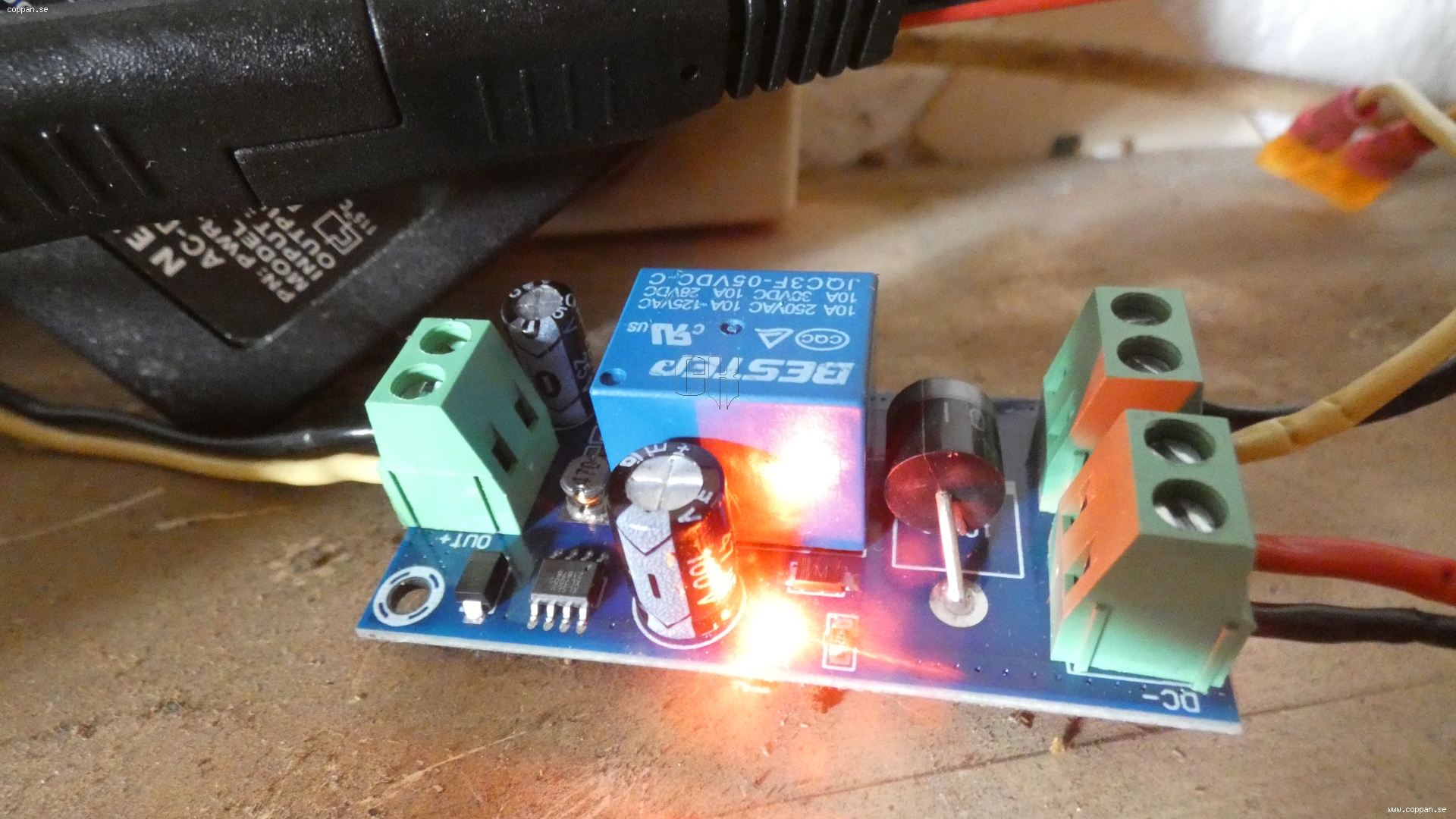

Embryot till min 12V UPS som ska ner i källaren börjar ta form.

Coppans Blogg



Coppans Blogg



Coppans Blogg



Och tro det elller ej, men skiten funkar. Tyvärr så blir det en glitch när strömmen bryts så switchen bootar om.
Den 30:e Oktober - 2022
12V UPS #3


På testbänken med två "ful-batterier" på 5Ah styck.

Coppans Blogg



Coppans Blogg



Biltema laddaren ligger perfekt.

Coppans Blogg



OM det nu funkar så sitter jag med en UPS över, och jag har ett ful batteri på 5Ah, och ett fin batteri på 10 Ah liggandes i lådan.

Fortsättning följer..
Den 31:e Oktober - 2022
Ultimate Speed (Lidl) ULGD 5.0 C1.


Sprang på denna på Lidl. Min Biltema laddare fick ju ett nytt hem på testbänken i källarn.
Snabbläste på kartongen, och håller den vad den lovar så borde det funka helt ok till det jag behöver den till.

Kvaliteten känns ännu sämre än Bilfela laddaren (samma pris), och klämmorna skulle inte orka klämma ihjäl en fluga ens (skräp).

Coppans Blogg



Coppans Blogg



Coppans Blogg



13V. Lite lågt, men efter jag klippt av skräpklämmorna så landade den på 13.4V..

Coppans Blogg



Inget jag häktat på mina små 5Ah:s batterier har betett sig ok. I manualen står det:

Ultimate Speed ULGD 5.0 C1 är en flererstegsbatteriladdare
för bilar som är avsedd för laddning och underhållsladd-
ning av 6V- (3 celler) eller 12V- (6 celler) -blybatterier
(batterier) med elektrolyt-lösning (WET), med elektrolytab-
sorberande mattor (AGM), med gelformad elektrolyt (GEL)
eller kalciumbatterier. Enheten är inte avsedd för laddning
av litiumjon-batterier!

6V och 3 celler, eller 12V och 6 celler.. Dom här små batterierna lär inte ha 6 celler(?).

Sen en sak till med dom här sk. "smartladdarna".. Vilken program/läge hamnar dom i efter ett strömavbrott?
Måste man gå runt och ställa in ett program, eller startar den där den stod sist?

Om jag tolkar displayen rätt så startar den inte laddning utan att man trycker på "lägesknappen" när den slås på..

När enheten har anslutits till strömförsörjningen är batteriet
i standby-drift.
Standby-indikeringen (3) lyser grönt.
När anslutningsklämmorna är anslutna visas batterispänningen
i LCD-displayen (spänningsindikering 10). Segmenten i statusindikeringen (9)
är tomma.

I manualen står det att den kan vara permanent inkopplad för underhållsladdning över vintern te.x, men vad har man för nytta av det om den inte startar i laddningsläge när den slås på? Ska man behöva kolla till den varje dag!?

Fortsättning följer.. Men jag skulle inte köpa denna.. Välj heller Biltemas för samma peng med minnesfunktion.
Den 2:e November - 2022
DC-DC Buck Converter Step Down Regulator Module 12V.


Behöver nånting som kan omvandla allt rimligt från ett 12 volts batteri (med laddare inkopplad) till 12 volt.

Coppans Blogg



När laddaren ligger på, så kan spänningen ligga på upp till 14 volt till batterierna, och efter ett tag så sjunker spänningen så klart när batterierna laddas ur.

Men med denna så borde jag utan risk för att bränna switchen bara köra och tuta tills batterierna sjunker under 5 volt.

Transformatorerna till dom små switcharna ligger på 1A. Men jag har svårt att tro att dom drar så mycket, så dom borde inte brinna upp.

Finns ingenstans att sätta någon egentlig kylning på dessa så jag hoppas det kommer funka, för nu har jag antagligen förlängt batteritiden jäkligt mycket. Men visst.. Nånting kan jag säkert såga till som skulle funka om det behövs. Tror kretsen i sig själv klarar 3A.

Coppans Blogg



På Ebay låg den listad på 1.5A, men bilden säger 1A.. På ali-express så ligger den på 0.8A.. Lita aldrig på kineser..
Den 5:e November - 2022
Present..


Fick en presentcheck på 100:- från Amazon. Och det är ung. vad jag tycker dessa är värda (inkl. frakt). Fick bli en till..

Coppans Blogg



Coppans Blogg



Har ett 5Ah:s ful-batteri tills övers, så det får åka på denna.
Den 7:e November - 2022
Present #2


Beställde den i Lördagskväll, och hämtade ut den i dag (från Utlandet). Inte illa..
Två stycken till övers som ska användas till belysning. Men dom får vara tills mina kylflänsar kommer från Kina.

Coppans Blogg



Funderar på en tur till Ikea efter några sådana här som dom har REA på just nu.

Coppans Blogg



En till hallen, en till gubbgrottan, och en till vardagsrummet kanske.

Då kan den vanliga beslysningen leva sitt liv, och man slipper dra om en massa. Plus slippa IKEA:s trådlösa som styr det mesta i hemmet.
Även om mitt WIFI är uppe i huset så tvivlar jag på att det går att styra lamporna via appen utan Internet(?). Har faktiskt aldrig testat.

Google prylarna lär definitivt visa vitbuk om linan går ner.

Sen så får det vara klart.. Måste ta itu med andra projekt.. Kung Borde står redo med stridsyxan, och jag har lite att pilla med för att vara
nöjd med bl.a styrningarna till el elementen.

Erfarenheten av strömavbrotten här ute är att om dom varar mer än 60 minuter, så varar dom i 5 timmar..

Kommer det blötsnö eller grenar som kortsluter ledningarna så gör dom 2-3 försök att återstarta. Lyckas det inte så är det kört för den kvällen.
90% av bortfallen är dom som är under en timme, och dom borde jag klar nu, utan att sitta som ett fån i mörkret/tystnaden.
Den 8:e November - 2022
Tågarp.


Fick bli en runda till IKEA i dag.. Tre stycken "Tågarp Golvlampa uppljus, svart/vit" fick det bli.

Kommer funka helt ok, men en sak som jag retade mig på direkt är att dom kommer med typ 180cm sladd.. Men dom är över 150cm höga..
Mycket sladd kvar alltså..

Coppans Blogg



Ska inte sitta några "smart" grejor till dessa utan bara kunna slås av/på när det behövs. Lamporna ska dra 3.5W styck.
Batterier för 2 timmar och sen så åker Bettan i form av ett Einhell elverk fram.

Ska bli jäkligt intressant att se om allting lirar som jag tänkt när skiten träffar fläkten sen när man sitter med ett gäng filmer på helgen och peggan full med bärs..
Den 9:e November - 2022
En till..


Känns som om jag gjort detta förut av nån konstig anledning.
Väntar fortfarande på kylflänsar från Kina, men jag hade en bit kvar som jag vinkelslipade till.

Coppans Blogg



Inte så snyggt.. Men kommer funka.. Funktion över utseende (gammalt Coppan ordspråk).
Om allting ska vara så jäkla perfekt så skulle man aldrig få något gjort.

Coppans Blogg



Till mina nya lampor i vardagsrummet/hallen. Får ett 10Ah:s "fin" batteri.
Nu skulle jag kunna koppla bort IKEA hubben från den andra UPS:en eftersom jag inte är beroende av den längre (GJORT).
Den 9:e November - 2022
Sistan.


Mina kylflänsar hade kommit.. Men jag blev inte så imponerad av dom. Men visst.. Kylningen ökade väl med 500%.
Om tejpen nu håller dom kvar vill säga. Får väl se om den förvandlas till en marackas om ett tag.

Rengjorde alla nakna ytor med "breakcleaner" innan jag satte dit dom. Denna var den första, och där mosfetarna inte sitter uppradade.

Coppans Blogg



Absolut sista UPS:en fixad, med två "ful" batterier på 5Ah vardera.

Coppans Blogg



Slut på UPS:er och slut på batterier.. Och slut på energi på dessa.

Coppans Blogg



Någon tycker tydligen att dom funkar helt ok.. Men som han säger.... Hur länge..

Men om han lyckades driva det han hade på ett 5Ah:s batteri (utan kylflänsar) i 1.5 timme utan att den dog så borde jag hamna på minst det trippla nu, utan att elda upp nåt.

Coppans Blogg



Modefierad sinuskurva VS svets.

Coppans Blogg



Den 21:e November - 2022
12V UPS #4


Väntar på lite fler prylar till mina 12V:s UPS:er som borde landa i brevlådan vilket årtionde som helst.
Ett problem är att det blir en glitch när strömmen går så switchen startar om.

Coppans Blogg



Tänkte testa med en feting konning för att se om det löser problemet. Har grejor för att bygga en till, om jag får allt att funka som det ska.
Har en oanvänd UPS med två "fulbatterier" ståendes som skulle kunna få ett nytt hem.

Coppans Blogg



Kabelförrådet är helt slut dessutom.
Den 30:e November - 2022
5V-40V To 12V DC-DC Step-Down Module.


Tråk onsdag, och inga projekt.

Men så kom jag på att jag inte var riktigt klar med min 12V UPS. Har inte fixat mina "step-down" moduler än.
När strömmen går så kan det ligga allt mellan 13-14.5 volt på batterierna beroende på vad laddarn ger just nu, och denna borde kunna fixa det.

Men dom var fasen inte stora och lödpunkterna var ca 1mm stora så det blev inte det snyggaste jobbet med gubbsynen och helt fel sladdar.

Men än så länge så är det bara en labb. Har ett kort till som jag ska göra perfekt när jag känner mig klar.

Har inte räknat på vad min 5 portars switch drar, men trafon ligger på 1A och dessa ska klara 1A beroende på vilken Kines man frågar.

Kollar man på nätet så ska den dra 14.4 Watt, vilket borde bli 1.2 Ampere? Men det är väl max när varenda snorvalp i länet kör torrents för fullt på alla portarna antar jag.

Får se om den brinner upp eller inte.

Coppans Blogg


5V-40V To 12V DC-DC Step-Down Power Supply Buck Converter Module.

1.Input Voltage:5V ~40V
2.Output Voltage:12V
3.Current Supply:1A
4.Product Weight: About 2.5g

MEN.. Precis som min "step-up" modul som bara kan ge MER än den får, så borde denna bara ge MINDRE än vad den får > 12Volt.
Vad som händer när spänningen från batterierna sjunker under 12V vet jag inte. Troligtvis så borde den bara ge det den får(?).
Attention :

This is a DC-DC Step-Down Power Supply converter module,pls noted when using:

1 Input voltage can not be higher than the maximum input range
2 Output power can not be higher than the maximum load for a long time
3 Input power must be more than the output power due to the power consumption of the module itself.

Den 10:e Februari - 2023
En 12 volts UPS till.


Barnen från Kina levererade ytterligare en 12 volts UPS i dag. Tanken är att denna ska ersätta den riktiga UPS:en som driver ADSL modemet i dag. Den UPS:en ska kanske åka in i "Gubbgrottan" och driva belysningen där inne. Får se.

Hade gärna kastat ut min gamla UPC som står där inne, men även om den är gammal och inte laddar som den ska, så litar jag mer på kvaliteten på strömmen den ger än dom nya.

Läst kommentarer om brända nätdelar i datorer mm. Använder dom helst inte till saker som drivs med switchade nätdelar.
Det jag kopplat in på dom är saker som drivs med gamla hederliga lindade transformatorer (med undantag för nån billig USB laddare / LED lampa).

Coppans Blogg



Tanken är att kunna driva det kommande fibermodemet och ytterligare nån switch/brandvägg när allt är inkopplat.
Så det blir inget överspänningsskydd på själva modulen denna gången, eftersom jag kommer att överstiga den 1 Amp. som dom klarar.

Får bli en runda till Biltema nån dag och skaffa ytterligare en batteriladdare.

Coppans Blogg



Den billigaste av laddarna (199:-), men jag vill påstå att efter allt labbandes fram och tillbaks så är det den som (enligt inbyggd mätare) klarat dom mindre batterierna bäst. Men det är iofs den enda laddaren som är tänkt för just små batterier (5-45 Ah).
Den 15:e Februari - 2023
En 12 volts UPS till #1


Sista(?) 12 Volts UPS:en klar.

Coppans Blogg



Två "ful" 5 Amps. batterier och en laddare från Biltema.

Om man räknar ihop allt så blir det inte billigare än att köpa en vanlig liten "ful" UPS. Men jag tänker så här.

Ingen värme och få komponenter. Kan stå på tills det är dacks att krypa ner i graven.
Inga förluster vid konvertering från 320V till 12V. Känns vansinnigt att driva 12V:s prylar på 230V och konvertera tillbaks till 12V.

Kostnader.. Tja..

Laddare.
Kablar.
UPS kort.
Kontakter.
Batterier.
Krympslangar.
Klämkontakter.

Skulle tippa på 7-800:- iafl, om du inte har batterier liggandes.


Den 16:e Februari - 2023
En 12 volts UPS till #2


Ett överspänningsskydd till fixat. Men glöm den till ADSL modemet som var planerat.. Trafon på den ligger på 2.5A, så säg att den drar två då..
Dessa klarar bara 1A tyvärr..

Om man har batterier på 10 AH. Klarar den då att driva ADSL modemet i 5 timmar?

Skulle räcka gott och väl. Om strömmen är borta längre än så, så lär den inte komma tillbaks igen på dom 10 timmar som UPS:en klarar nu i sådana fall.

Coppans Blogg



Mätte upp den och den ger alltid 12.3 Volt ut oavsett vad laddaren ger (13.1V - 14.5V), så funkar gör den.

Coppans Blogg




Den 30:e Mars - 2023
4G modemet får backup.


ADSL modemet satt i ena änden av huset. Nu sitter 4G routern på andra sidan av huset.
Fick bli lite omdragning av kablar i kväll eftersom mitt abbonemang borta, och jag är helt beroende av att denna är uppe och snurrar.

Första gången i mitt liv som jag inte har en fast telefon.

Coppans Blogg



Blev tajt. Men det kommer att funka. Givetvis ingen standardkontakt till modemet så jag måste klippa kabeln till trafon.

Coppans Blogg



Vet inte hur lång batteritid masten har, men jag tror att jag kommer att klara att driva mitt 4G modem 5-8 timmar utan problem på två stycken "ful" batterier.

Svårt att säga, för jag har ju aldrig behövt att testa grejorna ännu.
Den 5:e Juni - 2023
UPS:er


När EON var och bytte elmätare för ett tag sedan så fick mina UPS:er visa vad dom gick för. Och det blev inget bra.

Min vad jag trodde "stora" UPS som är säkert 25 år gammal la sig på rygg direkt, och jag sitter på två stycken biltema batterier som jag inte har nån användning för längre.

Coppans Blogg



I framtiden så kommer det nog bli en solpanel också. Två stycken på ~100 Watt eller nåt på varsin sida av taket skulle bli klockrent.

Hmm. Tål att tänkas på..


Den 7:e Juni - 2023
Elddopet


Hade glömt bort att EON skulle göra underhåll i dag och bryta strömmen några timmar.

Coppans Blogg



Allt funkade klockrent i ~fyra timmar tills strömmen slogs på igen, så det känns som om vi är på bananen igen.
Nu menar jag ju inte att spisen funkade, utan lite lampor och att nätet + jobbdatorn funkade.

Coppans Blogg



Denna första var den som jag inte kunde montera en stor kylfläns i. Men den blev ändå inte varm. Så det får ytterligare ett 10aH finbatteri.

Coppans Blogg



Riggade upp elverket, men jag behövde aldrig starta det.
Den 12:e Juni - 2023
Mer kräm.


Ytterligare ett finbatteri på ups #1.

Coppans Blogg



Var lite orolig för värmen.. Men den klarade 4 timmar utan problem, och jag hade en fin-batteri till övers.

Sätter alltid dit en extra säkring mellan batterierna också.
Vet inte om det egentligen behövs, men då kan det ena iafl inte "parasitera" på det andra om skiten träffar fläkten.

Denna te.x driver bara en liten switch, en LED golvlampa och en USB laddare.

Den 6:e Juli - 2023
Skarpt läge.


Grannen hade tydligen nåt knas med elen.. När dom klättrade upp i stolpen så bröt dom strömmen i hela byn.

Coppans Blogg



Men allt funkade klockrent.. Allt höll sig i gång, och elverket fick jobba nån timme eller så.

Coppans Blogg



Coppans Blogg



Jag trodde dom skulle skippa luftledningen och att dom skulle gräva ner den tillsammans med fibern.
Den 31:e Oktober - 2023
Kvällens projekt..


Har en UPS liggandes utan batteri som får hamna på batteripacket.
Denna UPS startar upp även fast den inte har 230V, vilket dom gamla inte gjorde. Den kommer bara vara ansluten till batterierna, inte till nätet.

Coppans Blogg



Fläkten i inverten låter rätt så mycket, och normalt sett så behöver jag inte > 800 Watt ut så jag tänkte testa detta i stället.
Måste bara göra den tyst först så jag tog bort piezo sirenen så den inte piper hela tiden.

Coppans Blogg



Nästa grej att fundera på är batteripacket. De här gamla sluttjänta startbatterierna från skroten ger väl knappt 50% ut längre.
Dessutom så tror jag inte att dom är gjorde för så pass mycket kräm som jag kan skicka på nu..

Tror dom ligger på typ 15 Ampere:s laddningsström som max (Om man kollar nya Biltema batterier). När jag krämar på så ger
panelerna 25-30 Ampere ut, så det borde ju innebära att det ligger lika mycket över polerna.

Coppans Blogg



Två sånna här hade funkat bättre. Men det jag har funkar att fortsätta labba med ett tag till.
Den 2:e November - 2023
Kvällens projekt..


Fick tummen ur och fixade det sista med 12V UPS:en till 4G modemet. Tog bara ett halvår eller nåt. Fick ett "fin" 10 AH:s batteri.
Drog ju en TP över vinden direkt in i switchen i pojkrummet, så detta var det sista som var kvar att göra.

Coppans Blogg


Snygg kabeldragning som alltid.

Coppans Blogg



Nu går ta mig fasen allt som behövs i huset på antingen batterikraft, solkraft eller elverk om skiten träffar fläkten eller EON klättrar i stolpar igen.

Coppans Blogg



De här små laddarna från Biltema är jag väldigt nöjd med faktiskt.
Den 9:e November - 2023
UPS:en får kylning.


Mina "GeeekPi Raspberry" fläktar dök upp i dag så UPS:en så få lite friska fläktar.

Coppans Blogg



Bär alltid emot att borra hål i saker, men det blev faktiskt helt ok..

Coppans Blogg



Coppans Blogg



Har ingen aning om luftflödet på dessa, men för dess storlek så ger dom ett väldigt bra flöde.
Klart bättre än inget alls, och dom är knäpptysta dessutom.
Den 18:e April - 2024
Ett fulbatteri till.


Det sista "ful" batteriet hamnade på UPS:en som driver LED lamporna i hallen och vardagsrummet.

Coppans Blogg



Blev ett "virr-varr" med rester av kablar som låg i projektlådan. Skulle behövas snyggas till nån dag känns det som.
Totalt 20 Ah vilket borde räcka ett bra tag.
A CkWare Production. Copyright 1996 - 2024. NightMode - Where Do You Wanne Sleep Tonight?

Sidan tog 0.71 sekunder att skapa.

Du kommer INTE från en mobil enhet. Du använder INTE SSL
Du använder IPV4.
