Tråden "Solpaneler".

Den 20:e Juni - 2023

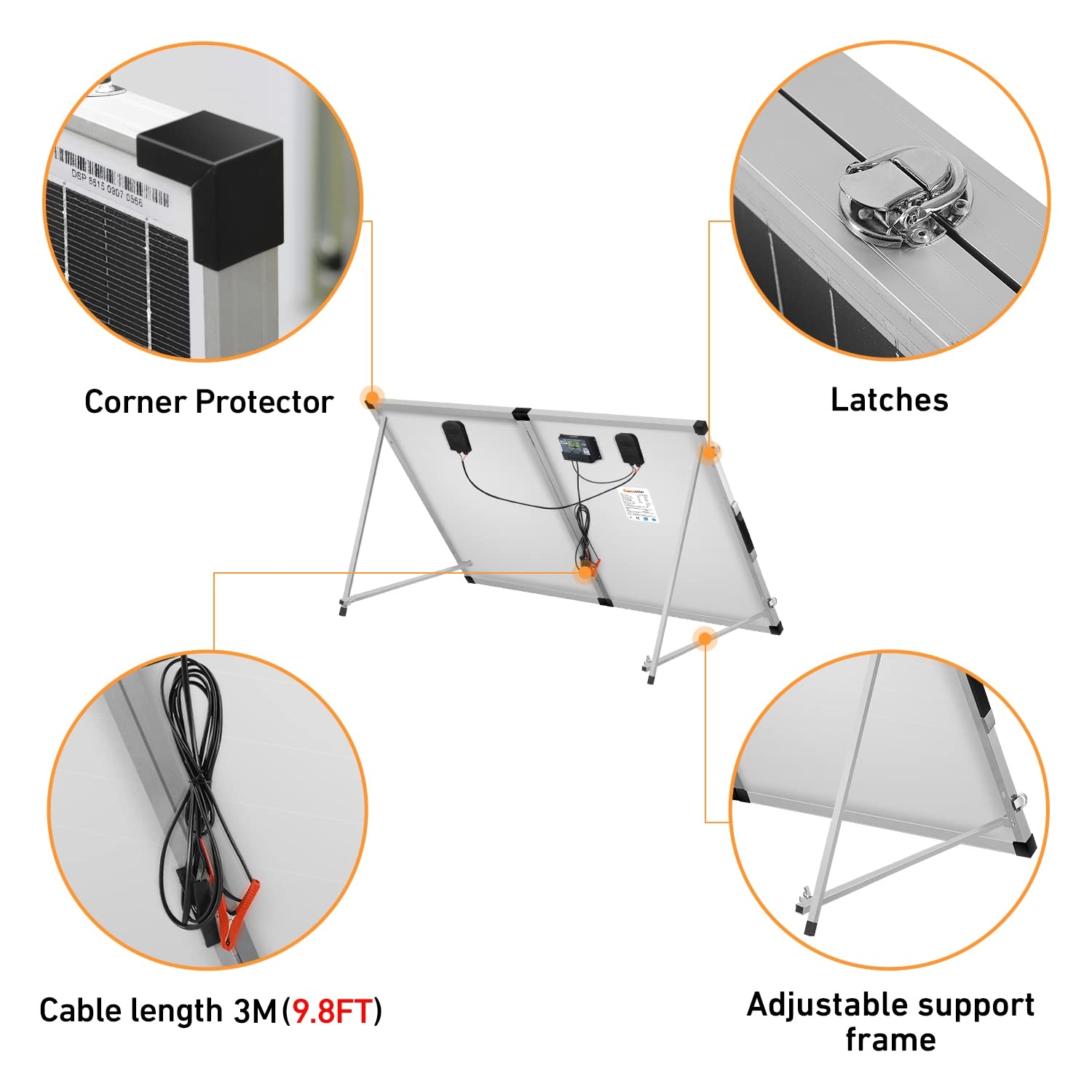

DOKIO Vikbar mobil solpanel 100 watt.


Fick bli detta paketet. Två paneler på totalt 100 kinsesiska Watt. Ska bli intressant.

Coppans Blogg



Gjorde en snabb kalkylation på hur lång tid det skulle ta att ladda två stycken 60Ah:s batterier med en panel på 100W.
Hamnade på ~17 timmar. Men om värdena syftar på ett helt tomt batteri eller inte vet jag inte.

Inte mycket i det här pisslandet där det är mörkt halva året hälften av dygnet. 17 timmar med full sol på vintern. Blir väl en vecka med klart väder.

Men det kan bli ett litet lärorikt projekt inför framtiden.

Coppans Blogg



Det tog nästan ett dygn för en 4 Amp. laddare att fylla batterierna efter testen. Tror dessa paneler levererar ~5.5 Amp.
Men då ska det ju fasen lysa ute också.

Coppans Blogg




Den 28:e Juni - 2023
Fick mina solpaneler.


Ända dagen som det är monligt så klart.. Men kvaliteten kändes helt ok.. Hela paketet vägde in på ~10 kilo.

Coppans Blogg



Men dom har gjort om konstruktionen..
Till det bättre iofs, men det finns inga skruvplintar längre så jag måste fixa lite annan jag kan plugga in den.

Coppans Blogg



Måste bl.a få ut den 10 meter från huset. Eller upp på taket.. Fortsättning följer..
Den 28:e Juni - 2023
Solpaneler.

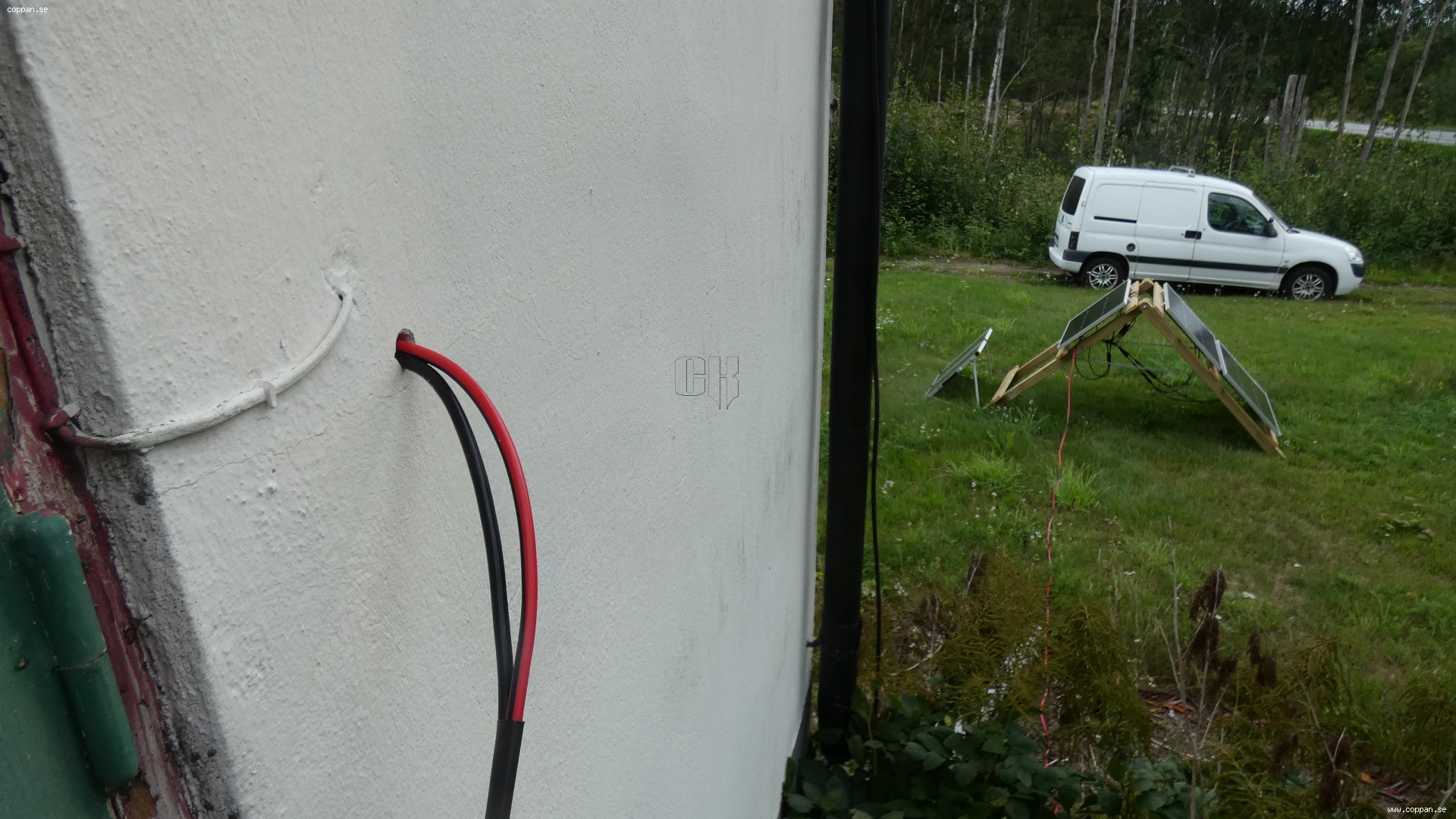

Offrade en 10 meters gummikabel så jag fick ut panelen från huset.. Vinklade den så nån av panelerna alltid har sol.
Men ryggen pajade igen, så jag har hoppat runt på kryckor och inte kunnat göra så mycket.

Fick iafl till en tillfällig kabel till den så jag kunde koppla in den på panelerna och batteribanken.

Coppans Blogg



Det är ju en mobil enhet som är tänkt att tas med i te.x husbilen och användas för lite extra kräm/laddning.. Inte för fast montering.
Men det var det jag ville ha. Det är ju bara en labb och en kul grej (som man iofs kan få användning av).

Om ett strömavbrott här ute varar mer än i 2-4 timmar så är strömmen oftast borta i dygn. Och då pratar vi helt andra prylar.

Coppans Blogg



Kollar man på nätet så verkar det som om man antingen är supernöjd med panelerna.. Eller så hatar man dom.
Dom som ger den bra betyg är dom som använder den till att ladda batterier, inte att plocka ström direkt från den.

Coppans Blogg



Mycket av dom klagomålen som folk har haft har dom fixat på denna versionen känns det som.
Laddningsregulatorn sitter numer inte fast bakom panelen (utsatt för regn), utan är fristående


Den 5:e Juli - 2023
QitinDasen.


Fått det sista som behövs för att tillverka en lång kabel till solpanelerna. Älskar Amazon.
Blir billigare än i butikerna, trots fri frakt och hemleverans. Butikerna förresten, vart skulle du hitta dessa i för butik?

Kjell.com säljer iofs ett 10:e pack (inte i Kalmar) för 199:- .. Jag gav 90:- .. Med fri frakt och hemleverans då.

Coppans Blogg



"QitinDasen."... Måste vara fina grejor..
Den 6:e Juli - 2023
Mer 12 Volt.


Coppans Blogg




Den 12:e Juli - 2023
Mer 12 Volt #2


Coppans Blogg



Coppans Blogg



En powerbank på 190 AH.. Borde klara att ladda mobilen några tusen gånger..
Den 12:e Juli - 2023
Mer 12 Volt #3


Slängde ihop det lite snabbt för att se om min ide funkar..

Coppans Blogg



Men.. När jag kompletterade med ett batteri till så hade jag inte kabel nog till att sätta dom i "kryss" längre. Ska ta reda på vad det heter.

Vet inte hur mycket det gör, men jag antar att risken är att laddningen/spänningen/belastningen inte blir jämnt balanserad över alla batterierna. Eller att man råkar överladda nåt av batterierna.

Men jag har tömt hela lagret på kablar/klämkontakter/säkringar.. Rubbet är slut.

En skum grej jag märkte efter att ha pluggat ur panelerna medans jag satte dit uttagen är att när jag kopplade in dom igen så ligger spänningen över batterierna på 14.5 Volt.. Innan så har den aldrig gått över 13.8 Volt. Och jag har kollat skiten flera gånger om dan i snart två veckor.

"float voltage" är ställt till max 13.8 Volt, så den tror att batterierna inte är fullladdade längre fast min smartladdare stänger av direkt.
Men panelerna får väl stå på ett tag så får jag se vad som händer.

Fixade så solpanelerna hamnade i "kors" över batterierna.. Efter en timme så låg laddspänningen på det normala igen.

Den 13:e Juli - 2023
Mer 12 Volt #4 - klart.


Nu får den vara klar.. Snyggade till lite och borrade hål så kablarna inte sticker ut på sidorna.

Coppans Blogg



Skulle kunna komplettera den med ytterligare ett batteri.. Men då kommer jag aldrig i hvete kunna flytta på den.. Även om den står på hjul.
Nu är den iafl hjälpligt släpbar, och ger den 4.5 timmar till det jag behöver utan paneler så kommer det att funka.

Men känner jag mig själv rätt så kommer det sitta ett batteri till där förr eller senare.

Coppans Blogg



Coppans Blogg



Ska bli intressant att verkligen testa både den och solpanelerna riktigt sen. Tror det kommer att bli skitbra.
Ska bara göra en sista touch och koppla batteriladdaren lite bättre.. Sen kan den stå och skämmas i ett hörn tills dess att den behövs.

Tre stycken batterier från skroten = 250:- styck.
Solpaneler = 1550:-
Inverter = 620:-
Säkerhetsbrytare = 75:-

Vilket hamnar på ~2995:- .. Lägg till nån hundring för kablar, säkringar och anslutningar så hamnar vi på minst 3200:-
Den 16:e Juli - 2023
Laddkabel..

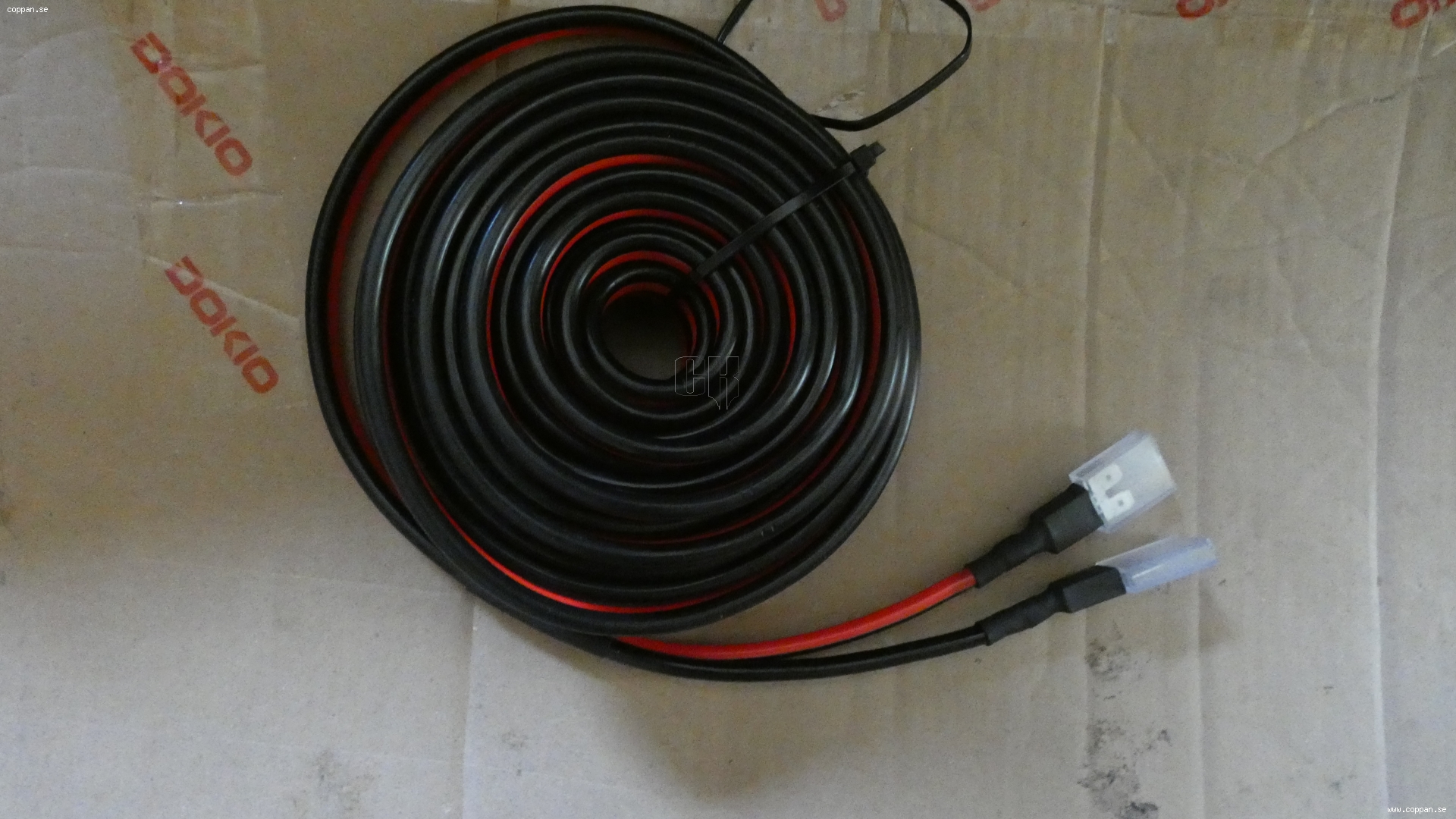

Tråksöndag.. Men laddkabeln från solpanelerna är iafl fixad.

Coppans Blogg



Kompleterade med en säkring efteråt.
Den 19:e Juli - 2023

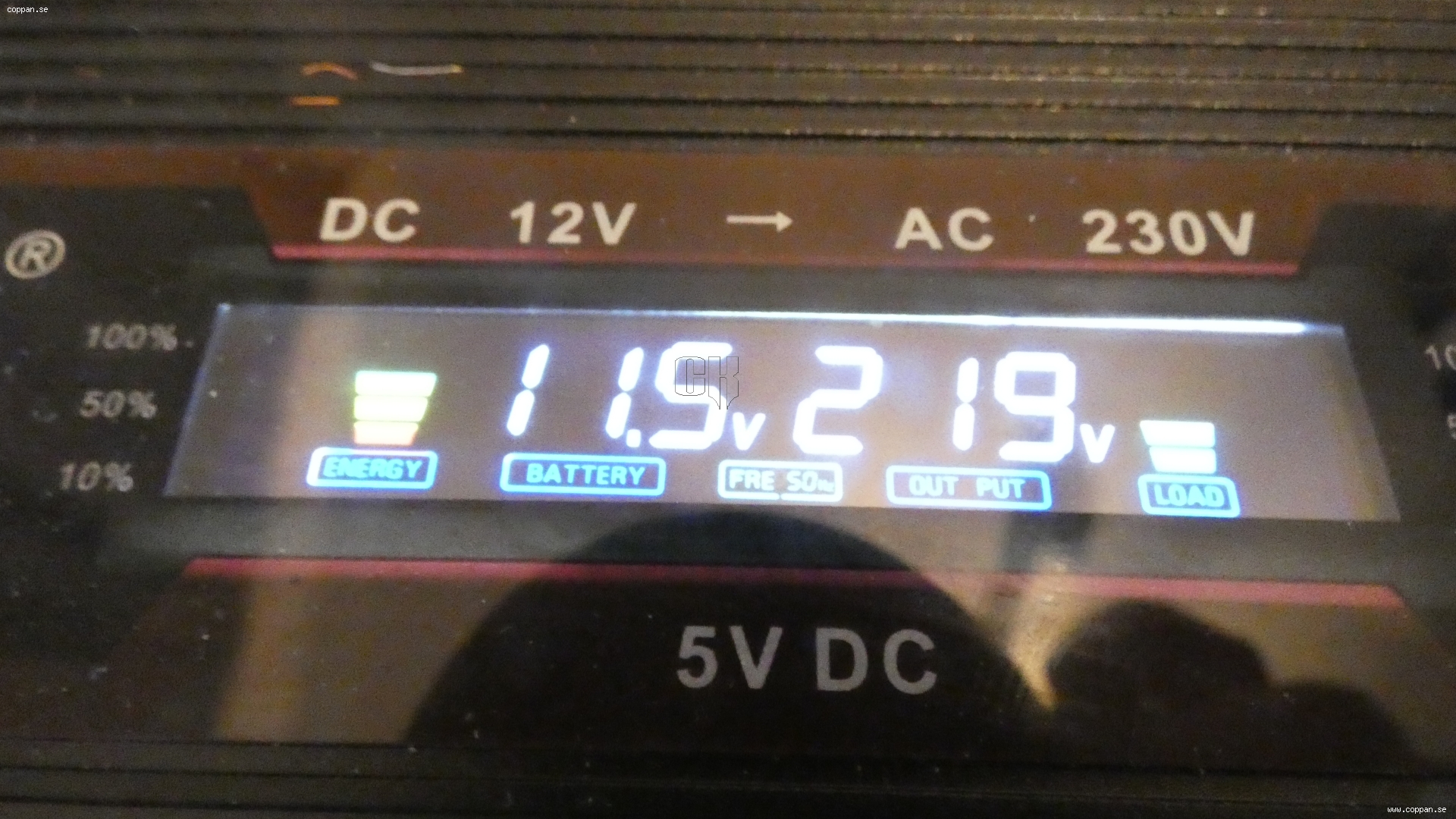

Andra testen.


Första testen efter att jag kompletterat med ett batteri till. Datorn plus två stycken 24" skärmar inkopplade.

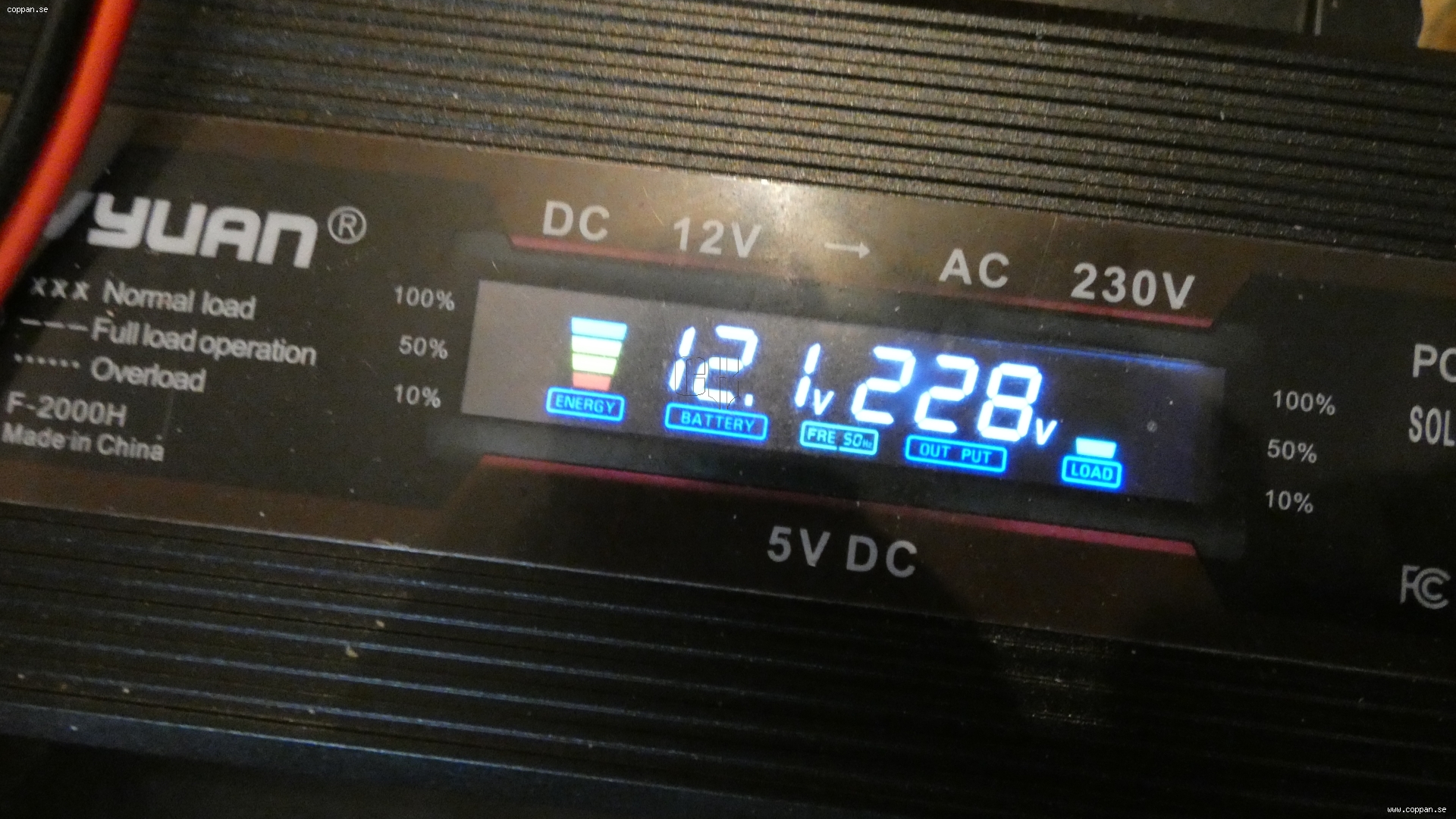

Spänningen i batterierna sjönk direkt till nästan 12V.. Kändes inte ok..

Coppans Blogg



Panelerna matar på 12.5V och 1A.. Känns också lite lågt, även om det är delvis skugga ute just nu.

Coppans Blogg



Deltaco "smart-pluggen" visar 112Watt.. Tom mindre efter jag kopplat in en skärm till.. Dom funkar bara på element.. Inte switchade saker.

Coppans Blogg



Insåg sen att klockan redan är 20:00 och solen går ner över träden på andra sidan så panelerna är nästan släckta.
Dessutom så är dom ju vinklade i ett "V" så den ena sidan får sol på morgon/förmiddag, och den andra på eftermiddag/kvällen.

Coppans Blogg


Om tid är det enda man har.. Varför är det alltid så ont om den?
Den 20:e Juli - 2023
Tredje testen.


Mer sol i kväll, men fortfarande mulet ute.. Men vi testar igen.

Coppans Blogg



Coppans Blogg



Vinklade båda panelerna mot solen i stället. Pendlar mellan 2.5A och 3.1A. Vill iafl komma upp i 5A.

Coppans Blogg



Skulle behöva en 100 Watts panel till.. Då skulle jag nog fasen kunna driva hela sk*ten bara på panelerna utan att dra ur batterierna.

Slutade efter 4 timmar... Måste sova nu...

Den 20:e Juli - 2023
Fler solpaneler.


Näää.. Har jag offrat så här mycket tid och pengar så ska det bli bra.
Målet är att kunna driva det jag gör nu, utan att dränera batterierna dagtid. Klarar jag den belastningen så blir det klockrent för mina behov.

Coppans Blogg



Fick bli ytterligare en solpanel på 100 Watt. Plus lite kopplingar för att kunna koppla ihop den med dom jag har.
Vill inte sabba kontakterna ifall jag vill köpa fler och koppla ihop senare.

Mitt mobila kit kommer som en enhet, men med dessa är det bara att haka på fler allteftersom.

Coppans Blogg



Kommer med "MC4" anslutningar.. Inte dom "XT60" som det mobila kitet har..

Coppans Blogg



Borde landa i brevlådan nästa vecka.
Den 23:e Juli - 2023
Fjärde testen.


Äntligen klar himmel.. Gick ut och vinklade dom direkt mot solen.

Coppans Blogg



Började 10:00 och slutade 14:40..

Den 24:e Juli - 2023
Automatsäkring.


Fick bli en automatsäkring i stället. AGU säkringen jag hade var på 40A.. Lite för mycket i min smak, och dom säljs inte överallt.
Biltema och Jula har dom iofs.. Men alla ligger på minst 40A.

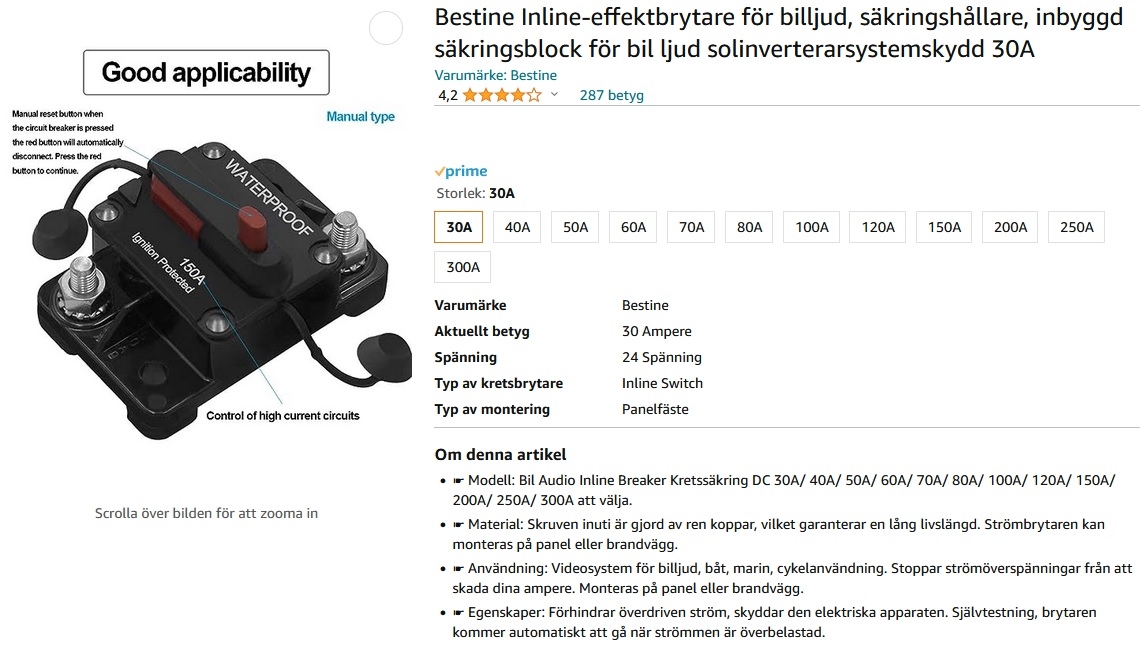

Hittade denna på Amazon.. En 30A automatsäkring.

Coppans Blogg



Klart bättre. Biltema säljer en likadan, men den ligger på 70A.

Coppans Blogg




Den 25:e Juli - 2023
Leveranser + tänka om lite.

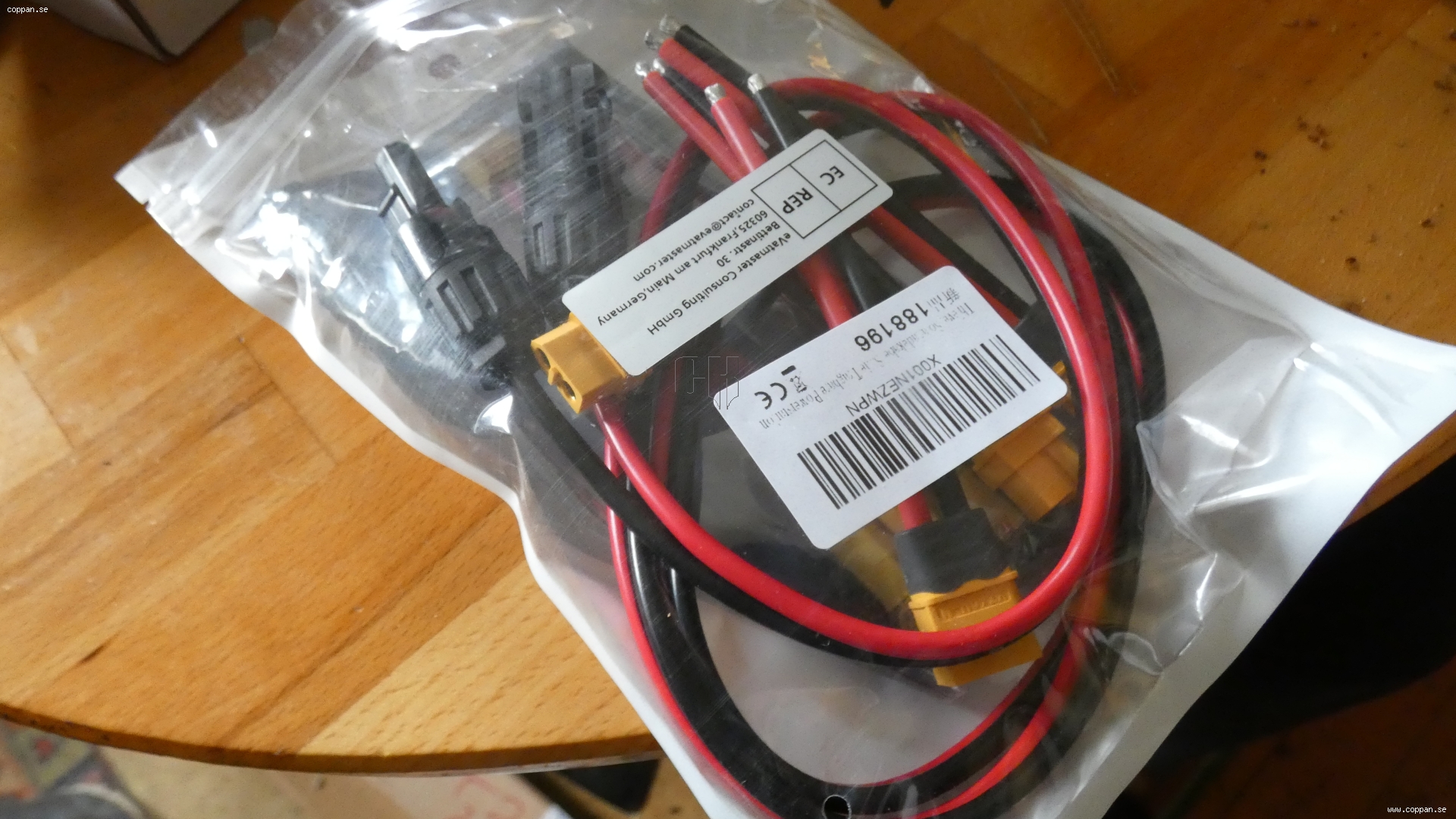

Fick lite kablar för att koppla ihop panelerna i dag.

Coppans Blogg



MEN.. En sak slog mig när jag testade förut. Panelen leverarade sina utlovade 5.5A. Men vad klarar regulatorn?

Coppans Blogg



Suck.. Trodde den skulle ligga på iafl 20A. Så det kommer inte att funka.

Coppans Blogg

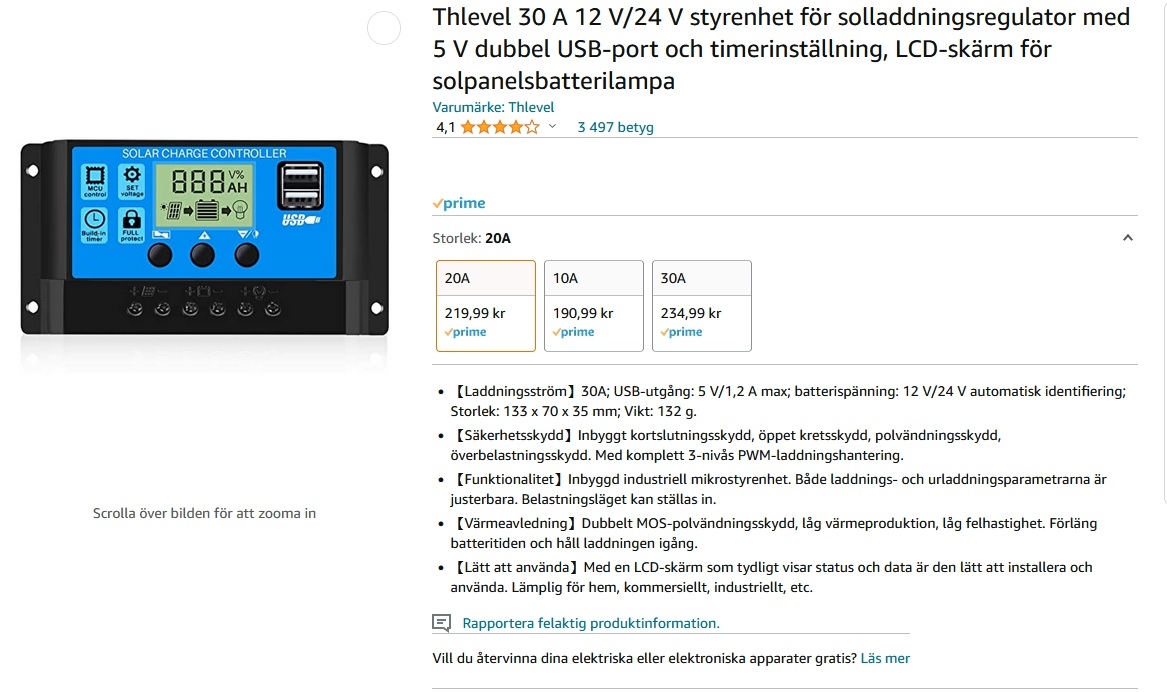

Fick bli denna på 20A i stället. Kommer tyvärr inte förrens tidigast på Måndag. Solpanelen borde dyka upp i morrn.
Sen så beställde jag två stycken splitters, men dom är tydligen restade, så jag kommer ändå inte kunna koppla ihop dom likförbaskat.

Dessutom.. Jag tror inte kabeln jag gjorde klarar att leverera 11-12A. Tog bara en vanlig gummikabel och lödde på två XT60 kontakter.
Skulle behöva komma upp i iafl 12AWG på kabeln, och 10-15 meter sånna är svindyra.

Men jag har iafl prylar så jag kan testa den nya panelen innan jag kopplar i hop dom. Om den nya panelen levererar det den ska så blir
det nog en till på nån ställning som man kan flytta runt.. Denna mobila enhet kommer jag alltid ha nytta av.
Den 26:e Juli - 2023

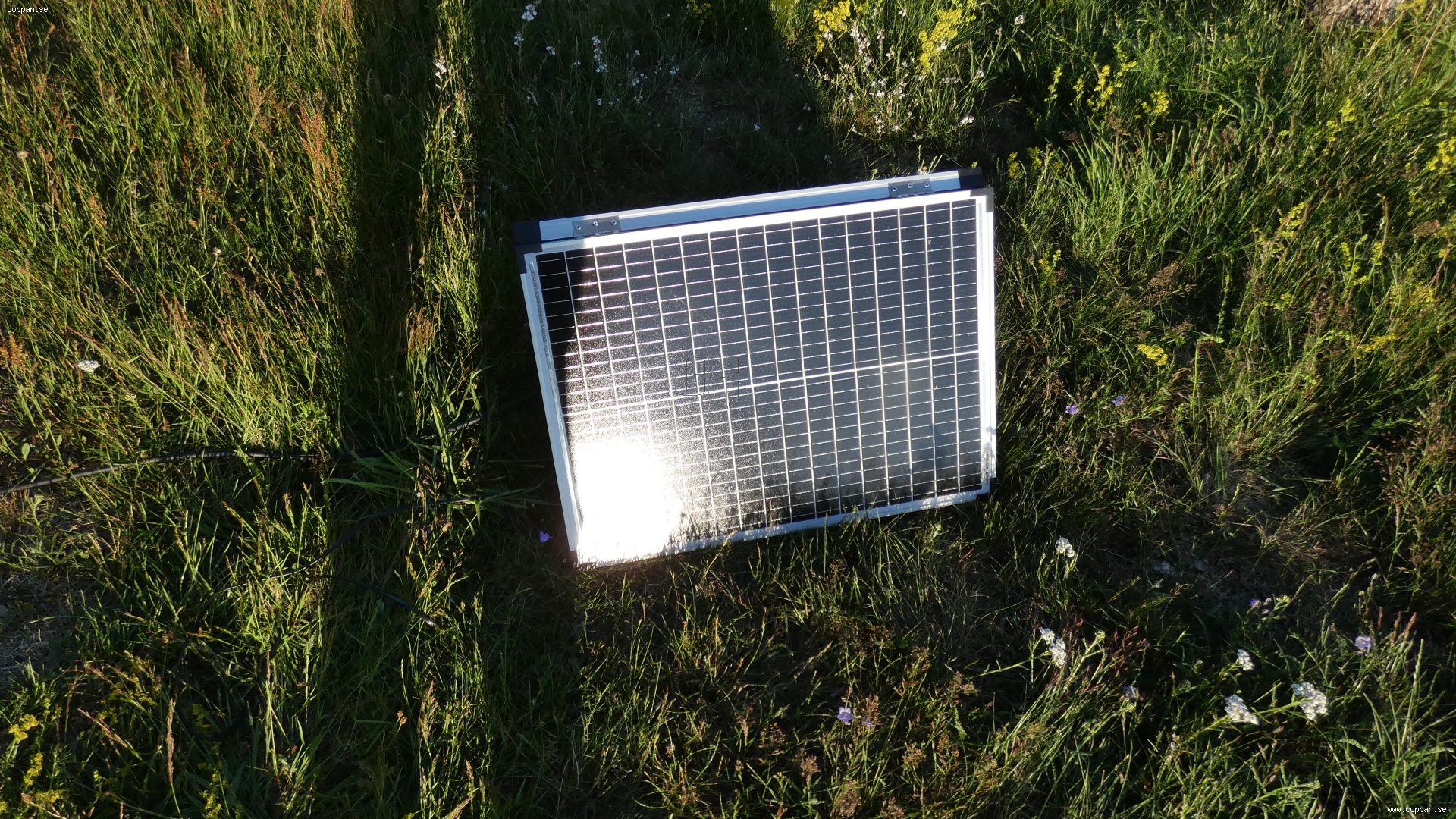

En till panel..


En "riktig" panel.. Men "riktiga" fukt/vattensäkra anslutningar.

Coppans Blogg



Coppans Blogg




Den 28:e Juli - 2023

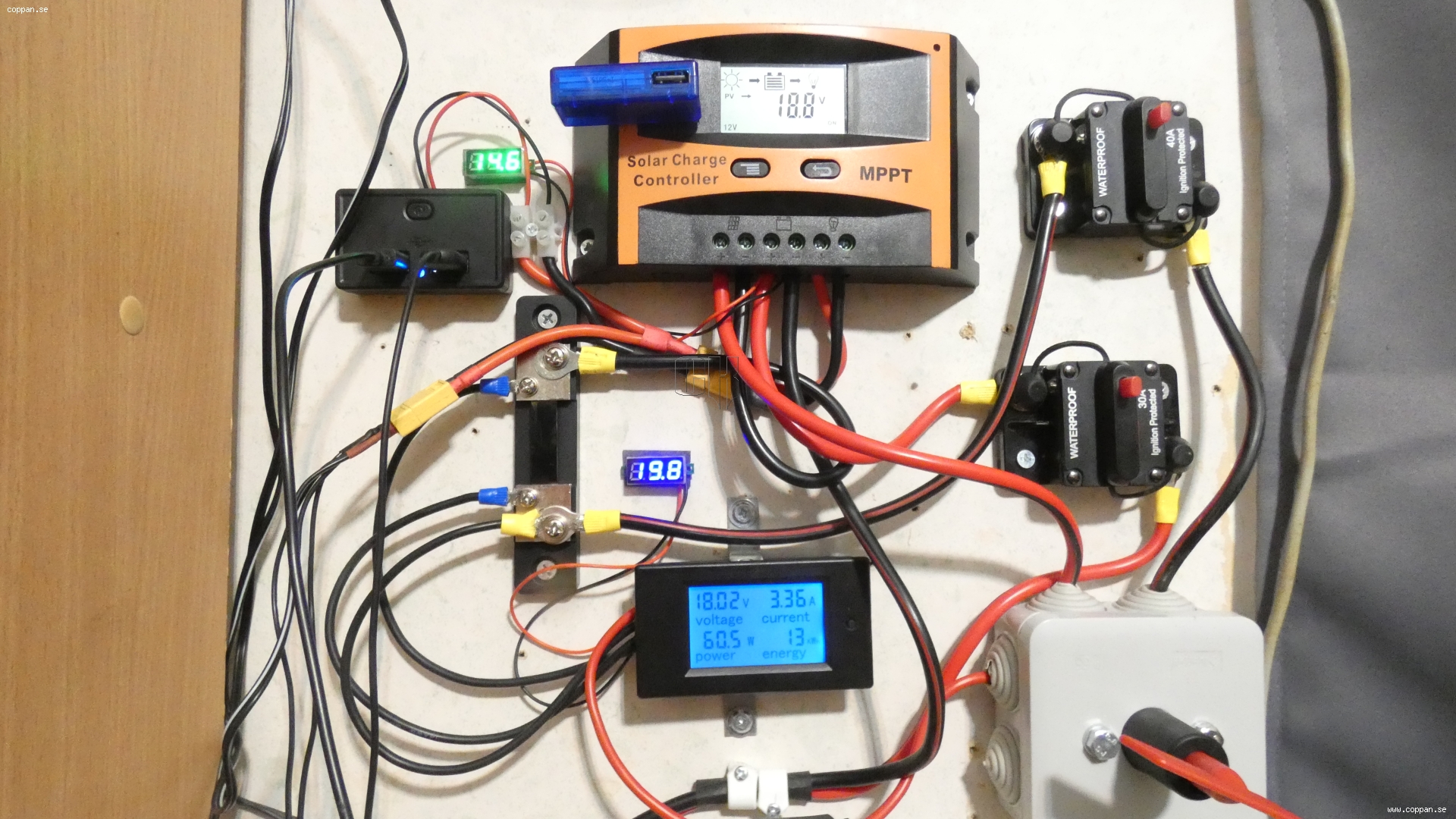

Ny regulator.


Coppans Blogg



Coppans Blogg




Den 30:e Juli - 2023
Bilfela.


Fick bli en runda in till träsket innan morgonfisen inte ens hunnit lägga sig över byn.

Coppans Blogg



Som vanligt så är det inte själva huvudgrejen som kostar. Precis som med radion. Det som kostar är kablar, kontakter, antennfästen
och allt runtomkring.

Coppans Blogg



Den tjockaste kabeln jag kunde hitta..

Klart bättre än möget som följde med, men ligger nog precis ändå på gränsen för att inte få förluster.
Men det är ju inte ringhals jag ska driva..

Det kommer att funka, men jag måste byta precis alla kablar både till paneler och batterier från regulatorn.
Kablarna som följde med till batterierna är om tom tunnare än till min batteriladdare som ligger på 4A liksom.

Ett bilbatteri ska bara laddas ur med max 50% utan att ta stryk. Och invertern är justerad till att klippa vid ~11 Volt.
Vilket innebär att jag "bara" har ~95 Ah att leka med.

Såg ett Biltema säljer en variant av mitt mobila kit. Men på den sitter regulatorn bakom panelen utsatt för fukt och regn..

Coppans Blogg

.

Jag vill att elektroniken ska vara fast monterad inomhus och att jag sen kan springa runt i kallingarna på tomten och flytta runt dom oavsett
väder eller vind..
Den 30:e Juli - 2023

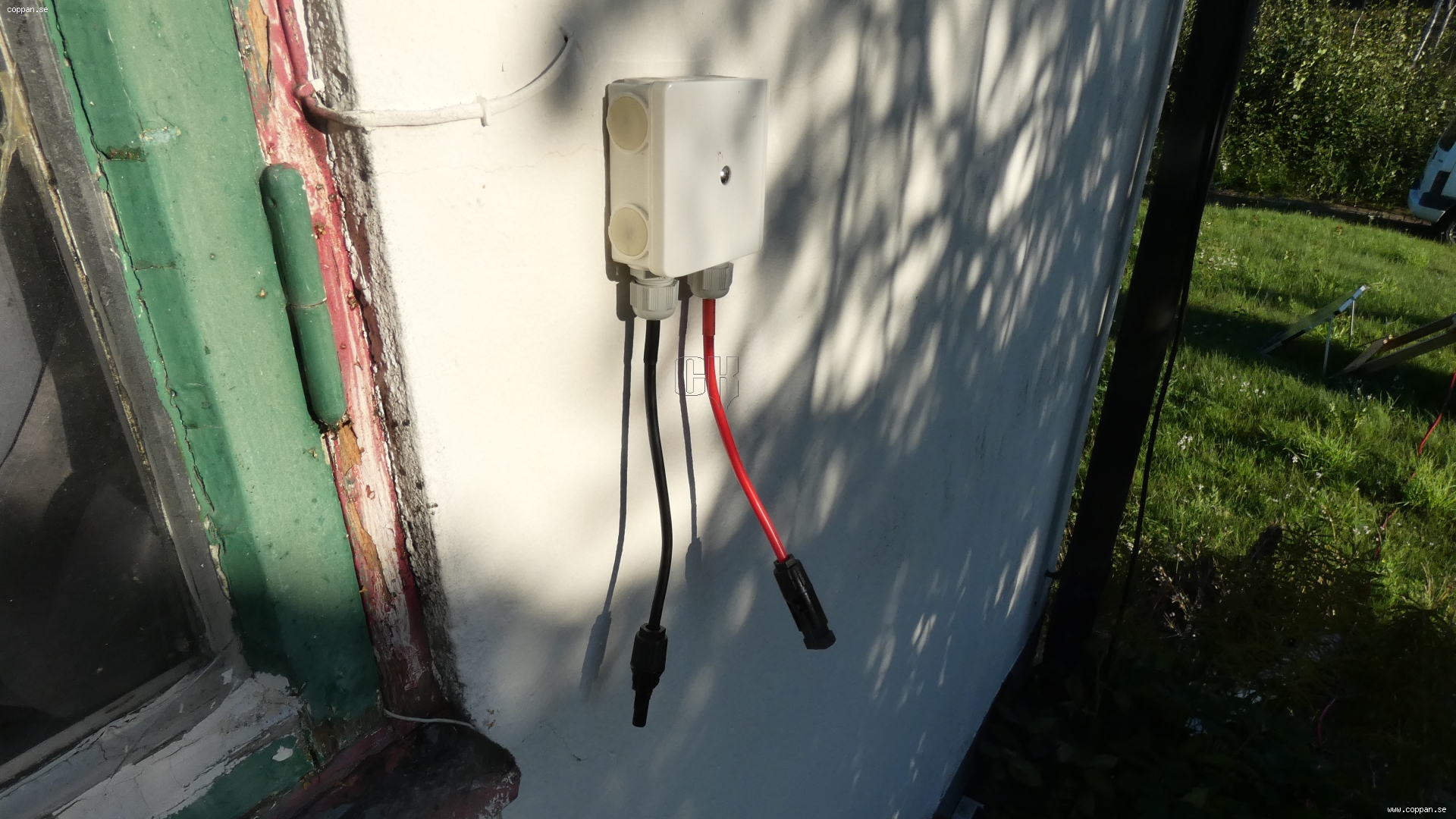

Ena änden fixad.


Nästan 29C inomhus som vanligt.. T-shirten blev dyngsur av att bara göra denna änden.

Coppans Blogg



Vet inte rikigt hur jag vill göra.. Jag vill inte sabba original kontakterna på panelerna.. Och jag vill kunna koppla båda panelerna, plus ev. använda kabeln till andra andra områden i framtiden.

"One cable to rule them all" som vanligt.. Plus att allting ska kunna plockas isär och läggas in lådan när det inte används.

Har ändå inte allt jag behöver för att göra allting klar i dag. Hoppas "Bring" levererar lite mer prylar i morrn. Skulle kommit i Fredags.

Gjorde iofs ändå en tabbe.. Matarkabeln skulle vara 4.5mm, men den andra skulle varit 2.5mm.
Den 30:e Juli - 2023
Matarkabel klar.


Så.. Matarkabeln från panelerna klar..
Båda sidorna har flatstifthylsor med isolering av krympplast med smältlim, och utesidan har dubbla krymplangar.

Borde utan problem klara iafl 20-25A, och hälften räcker för mig. MEN!

Vilken jämrans vilken dålig kvalitet det var på hylsorna dom hade, Så jäkla tunna och bräckliga, och dom passade inte ens i splittern utan
totalt våld.

Mätte upp kabeln när den var klar och det var ingen kontakt på minus. Flatstifthylsan hade helt enkelt gått av när jag försökte
tvinga ner den.

Ska man våga lita på kabeln eller börja om från början igen?

Coppans Blogg



Men nu får det vara nog... Det går ju inte att göra nåt vettigt, eller ens försöka tänka..

Coppans Blogg


30.3C har tempen inomhus toppat i dag.. På en mätare..
Den 31:e Juli - 2023
Laddkabel - igen..

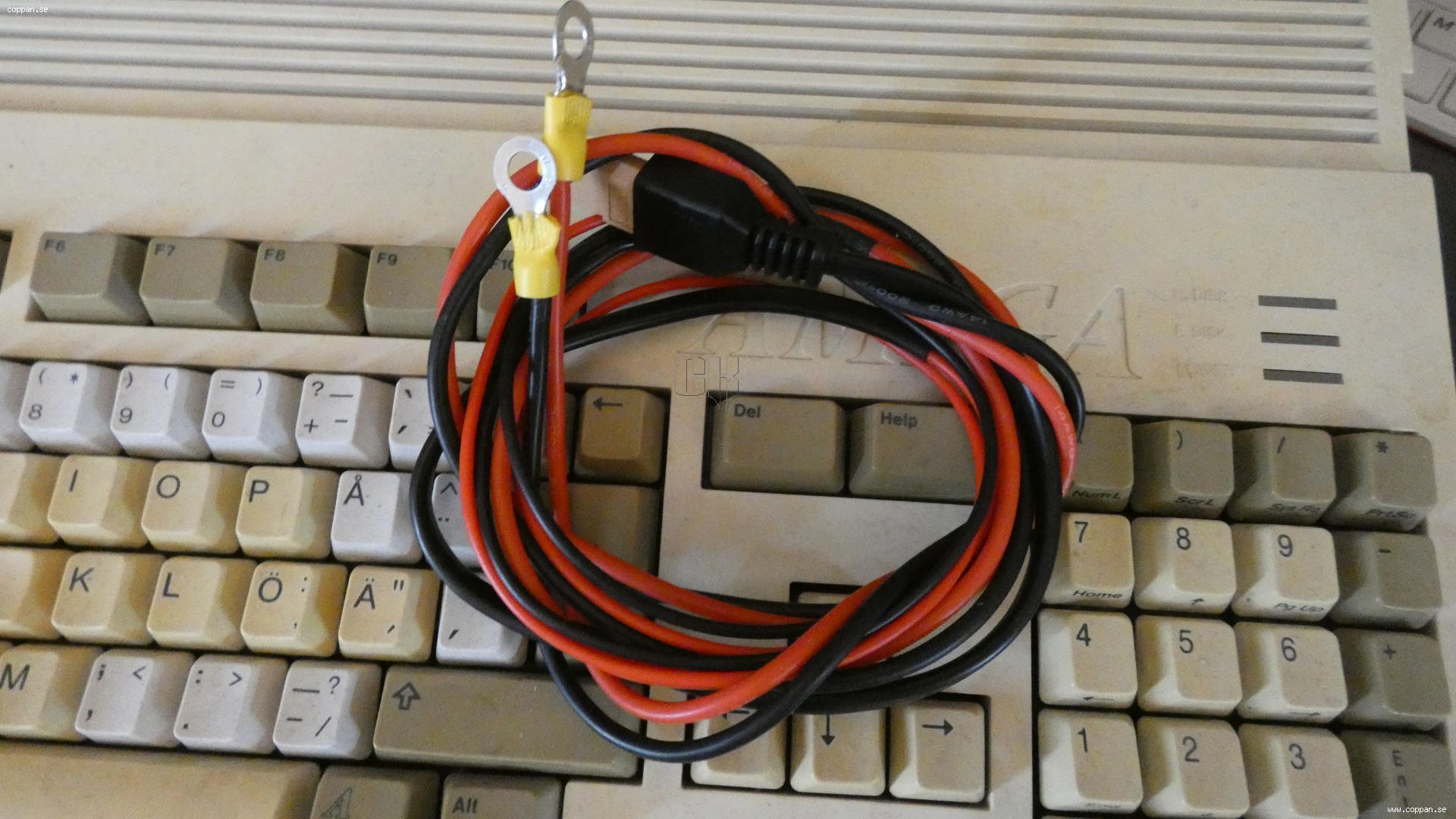

Den som följde med, respektive den som sitter där nu. Lite skillnad.. Kanske inte syns på bilden..
Men det medskickade skulle jag vilja påstå är max 17 AWG, medans den nya ligger på iafl 12.

Coppans Blogg



Båda panelerna inkopplade på den nya regulatorn. Och givetvis är det totalt mulet när jag var klar för test.
Klarar två stycken 100 Watts paneler att driva det jag vill utan att dränera batterierna?

Coppans Blogg



En skillnad jag märkte mellan denna regulatorn, och den gamla är att den inte visar hura många ampere den levererar till batterierna vilket är det viktigaste.
Den 2:e Augusti - 2023

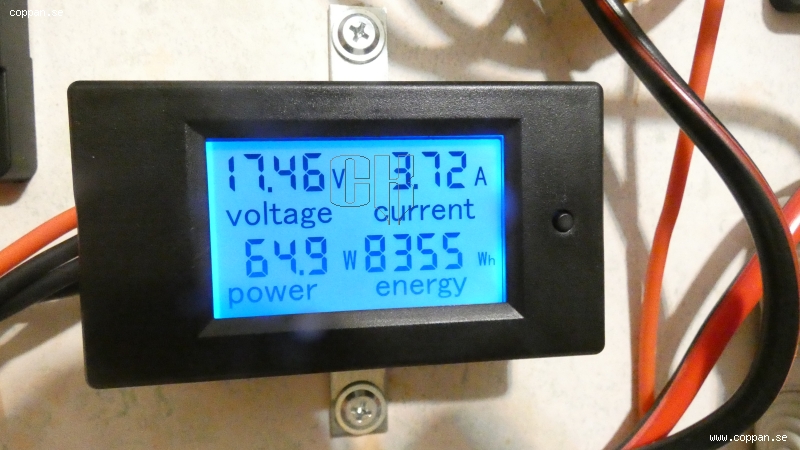

Nytt test.


Halvmulet ute.. Men panelerna har peakat som mest på 7.7 Ampere.

Coppans Blogg


Den 4:e Augusti - 2023
Fler leveranser.


Nu ska jag ha allting jag behöver i kabelväg för att bygga en riktig ställning till panelerna.

Coppans Blogg



Får bli en runda till Jem&Fix för att hitta lämpliga reglar/balkar eller vad dom nu har som skulle funka..

En panel till på väg in.. Borde landa på trappan nu på måndag.

Coppans Blogg



Är väldigt nöjd med den mobila.. Gör det den ska och är perfekt att ha i väskan och sätta ut.. Men den är inte gjort för fast montering.. Den får funka som lite extra kräm/reserv eller som backup iom att den är lätt att flytta runt på.

Ångrar lite att jag köpte den, men den var bra att labba med och lära känna prylarna.. Kommer inter vara helt bortkastade pengar.

Vill du ha ett kit som du kan smälla upp för att driva lite saker, ladda bilen eller husvagnen tillfälligt så rekomenderar jag den varmt.
Den 7:e Augusti - 2023
Sista(?) panelen.


Kom givetvis så här.. Men det kändes inte som dom kommit igenom skyddsplasten på insidan så jag tog emot den.

Coppans Blogg



Ser helt oskadad ut..

Coppans Blogg



Coppans Blogg



Coppans Blogg


Den 11:e Augusti - 2023
En leverans till..


Ett par MC4 grenkontakter.

Coppans Blogg



Vem hade anat?

Coppans Blogg



Coppans Blogg



Coppans Blogg


Den 14:e Augusti - 2023
Multistolpe 70 x 70 mm - 1,5 m


Det enda vettiga jag hittade på Jem&Fix för att få till ett bra och hyffsat tungt stativ som ändå går att flytta runt på.

Coppans Blogg



Coppans Blogg




Den 14:e Augusti - 2023
En klämtång till..


Vill ha riktiga kontakter som är 100% vattentäta. Tänker byta alla till dessa.

Coppans Blogg




Den 16:e Augusti - 2023

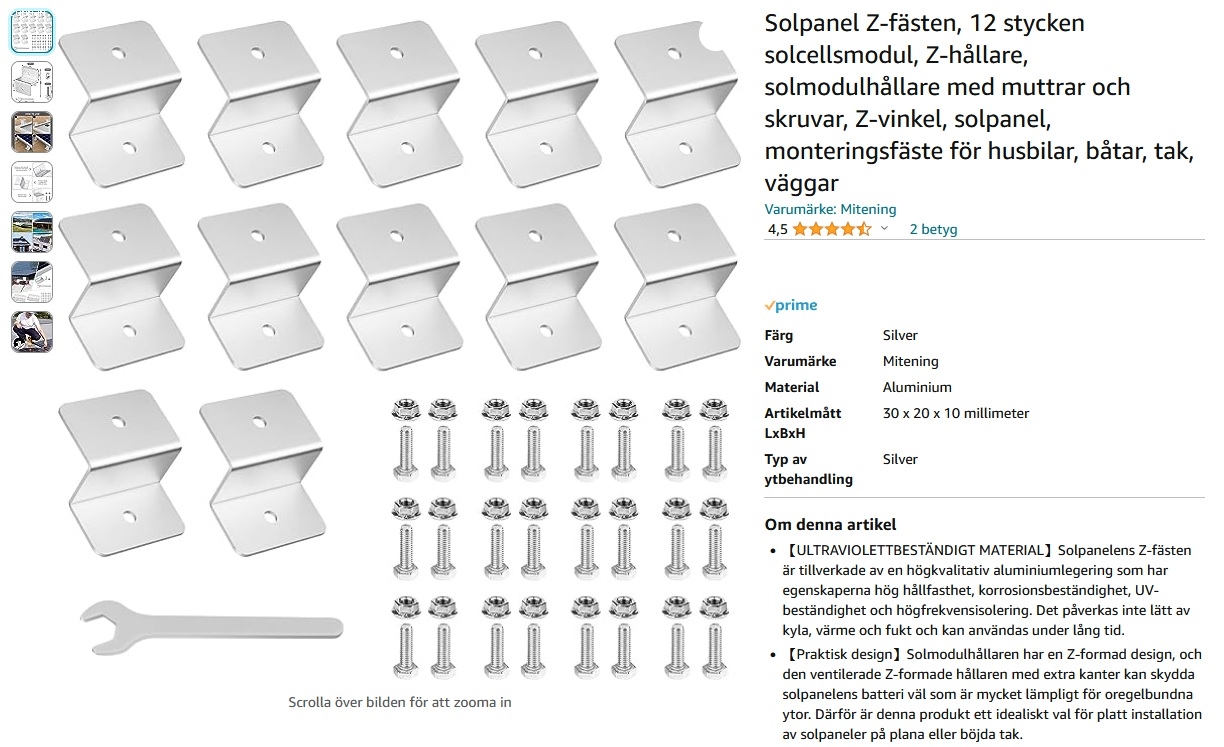

Fästen.


Nu saknas bara ett par reglar för att stabilisera bygget. Sen är det bara att sätta i gång.

Coppans Blogg



Så fort tummen förflyttar sig till andra ställen än de bakre, och solen dyker upp igen.
Den 18:e Augusti - 2023
Riktiga verktyg #1


Coppans Blogg



Coppans Blogg




Den 18:e Augusti - 2023
Riktiga verktyg #2


Som det skulle varit från början..

Men man lär sig hela tiden och det är väl det livet handlar om.
Våga ta chanser och misslyckas, men lära sig av det, och göra inte om samma misstag två gånger.. Annars så kommer man aldrig någonstans.

Coppans Blogg



Nu är jag nöjd med matarkabeln.. 100% vattentäta kopplingar. Kompletterar med lite litiumfett så fort jag hittar vart jag lagt det.

Coppans Blogg



Men det mobila kitet vill jag helst inte röra. Får se om två paneler räcker för mina behov innan jag ger mig på det.

Coppans Blogg



Beställde ett tiopack till av dessa MC4 kontakterna.. Kommer att använda dessa till precis allt hädanefter.
Den 18:e Augusti - 2023
Riktiga verktyg #3


Regulatorn fick lite fetare kablar.

Inte klar med ställningen ännu, men blir det sol i morrn eftermiddag så kan jag ställa dom mot väggen (i dubbel bemärkelse).

Coppans Blogg



Ska bli j*kligt intressant att se vad man kan kräma ur panelerna.

Tjohooo! Gratis ström.... Ja, eller hur..

Coppans Blogg


Den 19:e Augusti - 2023

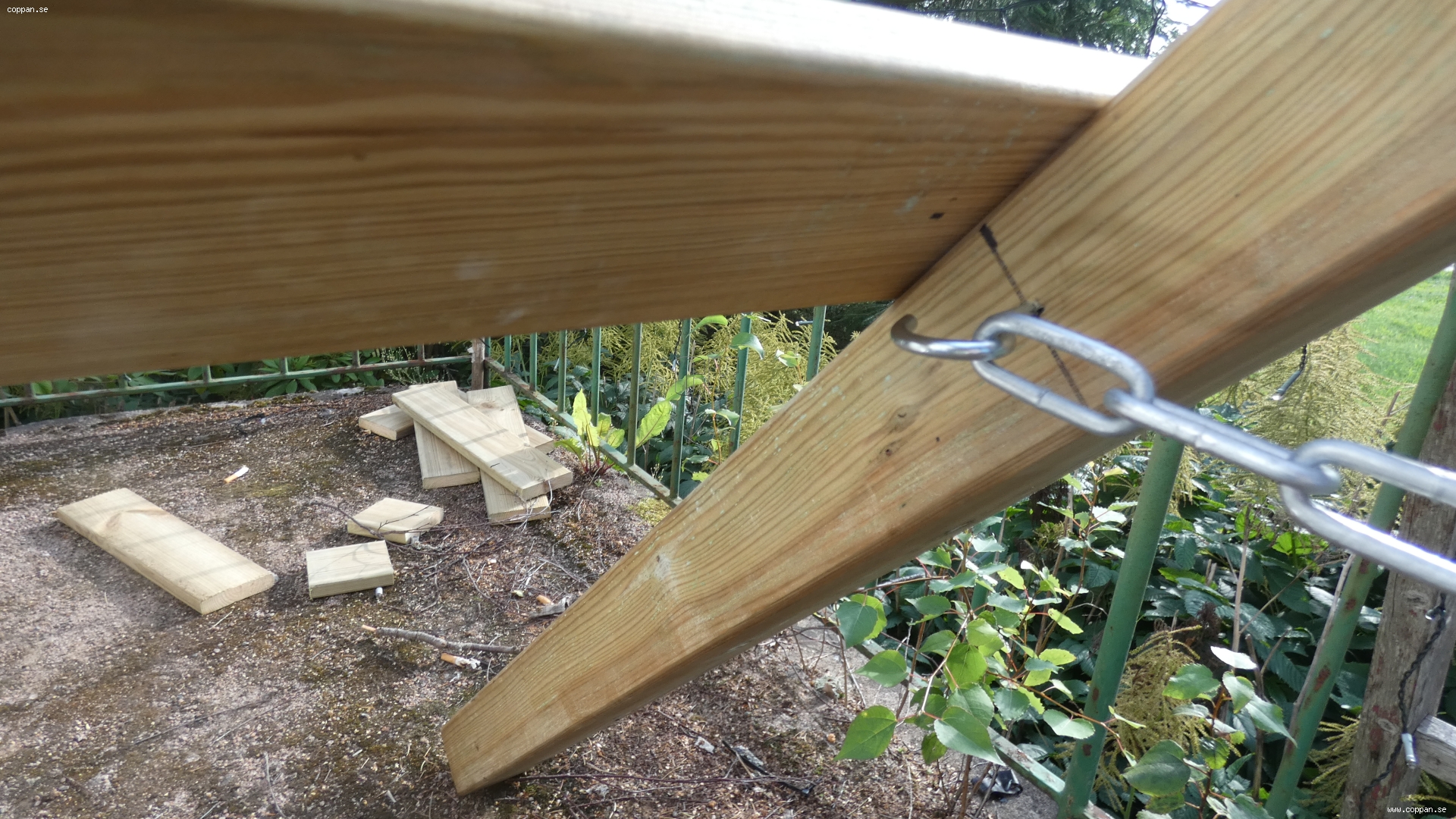

Stativ till solpaneler #1


Går framåt.. Sakta men säkert..

Coppans Blogg



Alternativet var att köpa en gängstav, eller vagnsbultar.. Men dom var bara 140mm långa, men klart mycket snyggare.

Coppans Blogg



Fick bli så här.
Den 19:e Augusti - 2023
Uppriggat.


Gjorde en "adapterkabel" så den mobila panelen kan pluggas in på matarkabeln. Vill inte sabba den som sagt.

Coppans Blogg



300 teoretiska Watt (och ~17A).

Har varit riktigt mulet hela dagen givetvis.. Fortfarande sur för att den nya regulatorn inte visar hur många Ampere den skickar in. Volten säger ju inte ett p*ss om hur mycket dom levererar.

Coppans Blogg



Det står ju "AH" på reklambilden.. Synd att den andra regulatorn bara var på 10A. Den hade fler funktioner och inställningar plus visade mer vad den höll på med. Om den underhållsladdade eller inte mm, mm.

Dessutom så tycker jag den nya ligger lite väl högt på volten när batterierna borde vara fulladdade. Ligger oftsast på 14.4V, även fast jag satt "float" (underhållsladdning) till max 13.8V. Nää.. Jag tycker inte om denna regulatorn alls.

Iom att jag inte ser hur många Ampere den levererar så känns det inte bra. Den kanske ligger och pumpar på 14.4V och allt vad panelerna levererar fast batterierna är fulladdade.

Hittade den här..

Coppans Blogg



Inte samma anslutningar som min gamla.. Men displayen och symbolerna ser likadana ut.

Den 20:e Augusti - 2023
Inköpsrunda.


Coppans Blogg



Funderar lite på hur jag vill ha den.. Antingen en panel på varje sida, eller båda på den ena.

Coppans Blogg



Sätter jag en på varje sida så har alltid en av panerna sol. Men jag kommer säkert komplettera med en panel till vad det lider, så jag sätter nog båda på den ena sidan och fyller på den andra sidan med en till nästa månad.

Tanken var först att göra en simpel konstruktion som man lätt kunde vrida, fälla ihop och ställa in.

Men sk*ten kommer bli så pass stort och tungt så jag får ta höjd för att göra något som alltid kommer att stå ute.
Den kommer gå att vrida på, och i värsta fall kånka in om det blir storm eller nåt.. Men inget man dansar runt med precis.
Den 20:e Augusti - 2023
Stativ till solpaneler #2


Fästena monterade.

Coppans Blogg



Hela huset ser ut som en byggarbetsplats.. Måste bli klar med detta snart.

Coppans Blogg



Mulet just nu, men regulatorn visar 2.1 Ampere ut från panelerna till batterierna, men då är dom ju fulladdade och ingen last på invertern.

När jag satte på invertern och en 150W halogen lampa så peakade den på ~12A..
Då vågade jag inte använda min gamla regulator längre (klassad till 10A). Vet inte om den brinner upp, eller bara reglerar ner uttaget från den.

Så visst funkar grejorna.
Den 20:e Augusti - 2023
Stativ till solpaneler #3


Satte i gång.. Och givetvis första kvällen med klar himmel och full sol.. T-shirten är helt dyngsur.
Upptäckte att måtten på panelerna inte stämmer överens med beskrivningen på nätet, så det blev inte helt som jag ville ha det.

Coppans Blogg



Kommer inte bli perfekt, men det är ingen rymdfärja jag bygger precis, och gräsmattan är knappast plan den heller.
Fäller ut den på trappen och sätter upp panelerna med vattenpasset, sen så får det bli som det blir.

Coppans Blogg



Den kommer säkert att luta lite när man ställer upp den. En sak är säker.. Den kommer väga s*tan.
Vilket iofs är bra för funktionen, men inte för Coppans rygg..
Den 20:e Augusti - 2023
Stativ till solpaneler #4


Gjorde den så den är 5 CM bredare på varje sida än vad panelerna är.
Skulle sk*ten välta i nån storm så tar iafl inte panelerna emot om den lägger sig på sidan.

Coppans Blogg



Blev nog rätt ok ändå.. Tror den lutar max ~0,5 CM om den står på plan yta.

Coppans Blogg



Men nu får det vara nog för i kväll.. Ekorrehjulet måste snurra, och träskruvarna tog slut.
Den 21:e Augusti - 2023
Stativ till solpaneler #5


Nu är det nästan klart.. Fixade plankan för panel #3 och förstärkte med lite mer skruv.

Saknas bara en kedja eller nåt så den inte kan fälla ut sig mer när den står på plats, men att det ändå går att justera vinkeln på den och
fälla ihop den.

Coppans Blogg



Stabil som attan.. Men jag kommer nog aldrig orka flytta den när panelerna sitter på.
Panelerna väger ~5,5 kilo styck och den är svintung och otymplig redan som det är.

Alla kopplingar ska vara IP67 klassade, så sk*ten får stå ute året runt.. Skulle det bli storm så går det ju alltid att bara välta den.

Coppans Blogg


Plats för ytterligare en panel om jag vill, och känner jag mig själv rätt så kommer det hamna en där vad det lider..

Den optimala lutningen beror på var i landet du bor. I södra Sverige är den optimala lutningen cirka 40 grader och för norra
Sverige är den cirka 45 grader. Ligger lutningen mellan 15 och 60 grader är det några procent lägre utbyte jämfört med optimal
lutning. Med andra ord, lutningen är i regel inte så viktig.
Siktar väl på ~45 graders vinkling då.. Enklast att mäta.

Sen så väderstrecket. Nu pekar ju panelerna åt var sitt håll.. Men jag får väl labba lite och flytta runt dom tills jag får mest effekt
och vara nöjd med det. Dom ska ju bara hålla batterierna laddade, inta driva någonting direkt.


Coppans Blogg



Dom hade ett erbjudande som varade några timmar till så det fick bli en panel till för ~300:- mindre än ordinarie pris.
Den 22:e Augusti - 2023
Stativ till solpaneler #6


Bygget går vidare oförtrutet.. Men nu känner jag mig hyffsat färdig.
Nu återstår det att se om min ide funkar. Panelerna är ju tänkta att sitta platt mot ett tak, inte på ett trästativ med öppna sidor te.x.

Coppans Blogg



Fy fasen.. Det är inte panelerna som kostar.. Det är allt runtomkring.

Coppans Blogg


Bara kättingen (galvad) kostade över 250:-


Kätting 5mm Galvad = 269:-
Multistolpe 70 x 70 mm - 1,5 m = 119:- * 2
Skruvkrok 60 mm = 35:-
Vagnsbult 10x140 mm = 40:-
Träskruv TRX 5x25 mm = 43:-
Träskruv TFX 5x60 mm = 38:- * 3
Träskruv TFX 6x80 mm = 45:- * 3

Vilket landar på 874:- .. Plus nån hundring eller två för felköp/feltänk/ändrade planer.

Den 22:e Augusti - 2023
Stativ till solpaneler #7


Ja... Snygg är den inte, men perfekt 45 graders lutning.
Plats för två paneler till, och en till är på väg (hoppas jag.. Den skulle skickats i går).

Coppans Blogg



Undrar hur mycket det krävs för att välta den. Väger s*tan. Kände hur kotorna trycktes ihop när jag kånkade ut den på tomten.
Står inte där den ska stå sen, men ryggen pallade inte mer. Kommer säkert få nytta av det i morrn, men nu står sk*ten där iafl.

Ångrar fortfarande att jag köpte det mobila kitet i detta läget. Men, men..

Coppans Blogg



Inte optimalt med paneler åt två väderstreck kanske..
Men planen/tanken är ju att minst en sida har sol hela tiden under dagen och båda under en stor del av dagen när solen står högt.

Kanske är helt fel tänkt(?).
Den 23:e Augusti - 2023
Test igen.


Mulet ute som vanligt men panelerna som dom står nu levererar 7 - 7,5A till batterierna.
Men det går inte att avgöra hur bra det funkar utan riktig belastning på invertern.

Coppans Blogg



Fick ett pling från posten i mobilen att den 3:e fasta panelen har skickats och kommer på fredag.

Coppans Blogg



Måste läsa på lite mer hur dom här regulatorerna tänker/funkar..

Det finns tre inställningar man kan sätta.. "Float voltage", "Boost voltage" och "Low voltage disconnection".
"Low voltage reconnect" bryter bara strömmen ut från regulatorn direkt för att skydda batterierna. Har inget med laddningen att göra.

Float voltage:

Float voltage is the voltage at which a battery is maintained after being fully charged to maintain that capacity by
compensating for self-discharge of the battery.
Boost Voltage:

This option of charging is suitable when the battery needs charging
just after battery discharge. When the battery discharges, its terminal voltage falls. The battery charges at a faster
rate on the application of boost voltage.

Varför låter den spänningen till batterierna sjunka under 13.8V under belastning?

Den ligger alltid på 12.5V-12.6V när batterierna dräneras. Borde den inte "boosta" och fläska på allt den har liksom?
Men när jag stänger av inverten igen så j*klar hoppar den upp i "boost" läge..

Båda regulatorerna beter sig likadant.. Så nån tanke måste ju finnas bakom.
Den 24:e Augusti - 2023
Solpaneler - Väderstreck.


Fick direkt kommentarer om att man ska sätta dom i söderläge.. Och ja. Rent solmässigt så levererar dom som bäst i söderläge.

Men jag gjorde en lösning som passar MIG bäst, och MIN tomt bäst.
Jag testade mig fram (i nästan en månad) och hittade en lösning som passar MIG bäst och som fyller MINA behov, och MINA ändamål.

Solceller i sydost eller sydväst = 6% mindre jämfört med söderläge.
Solceller i ostläge och västläge = 20% mindre jämfört med söderläge.

Coppans Blogg



https://sveasolar.se/sv-se/solceller-vader-vaderstreck

För mig är det inte värt att jaga dom där extra 20%:en med allt vad det innebär i pengar och jobb.

Det skulle vara ett stativ som kan flyttas och stuvas undan, och plockas fram vid behov, men som ändå ger så mycket som möjligt.

Och det har jag nu.. Det var liksom hela grejen. Jag ska ladda 3-4 batterier, inte driva huset på dom.
Den 25:e Augusti - 2023
En solpanel till.


Ytterligare en panel dök upp i dag.

Coppans Blogg



Coppans Blogg



Kikar man noggrant så är det lite snett och vint.. Men som sagt.. Det är ingen rymdfärja.
Men jag känner mig nöjd med resultatet. Skicka mig resultatet på ditt bygge innan du kritiserar mitt.

Får det bli den 4:e och sista på stativet.

Coppans Blogg


Den 27:e Augusti - 2023
Dacks #1


Förr eller senare var det ju tvunget.

Coppans Blogg



Och helt plötsligt så var man inne och klampar på "fasta installationer" marken. Och det är ett stort "No No"..

Men batteribanken kommer aldrig vara kopplad till panelerna om det absolut inte krävs.
Dvs strömmen är borta, och då anser jag att det är en form av "nödsituation". I normala fall så kommer den alltid att stå på nätladdning.

Panelerna är aldrig inkopplade när jag inte är hemma!

Coppans Blogg



Får bli nån form av dosa från Biltema och lite silikonlim nästa gång man är inne i träsket.

Coppans Blogg



Coppans Blogg



Coppans Blogg



Den 27:e Augusti - 2023
Dacks #2


Hittade en brytare i projektlådan som jag glömt bort..

Coppans Blogg



Ser inte ut som det kommer bli i slutändan, men en brytare är iafl på plats. Dock för 230Volt.. Men den får sitta där tills jag hittar en bättre.
Den 28:e Augusti - 2023
Genomföring.


Blev en runda till Jem & Fix efter lite prylar. Silikon, kopplingsdosa och dragavlastare.

Coppans Blogg



Nånting sånt här kanske.. Kanske kortar ner kablarna lite när jag testat mer.

Coppans Blogg



Får testa och se hur det funkar.. Annars så får jag hitta på något annat. 100% bättre än tidigare iafl..

Finns ju sådana här.. Men kontakterna är ändå blottade. Kanske inte lika mycket iofs.

Coppans Blogg



Sen så finns det ju öppningsbara IP klassade lådor också..

Coppans Blogg



Dom sista prylarna till stativet kommer i slutet på veckan.. Sen så ska det bli intressant att verkligen testa vad allt levererar.
Den 28:e Augusti - 2023
Amperemätare.


Kom på att denna låg i projektlådan. Billigaste skräpet man kan hitta. Vad visar ens det första vita strecket?! 10A?, 15A?, 20A?

Coppans Blogg



Ja..... Undrar hur mycket som krävs för att den ska flytta på sig. Men batterierna är fulladdade just nu.

Coppans Blogg



Som vanligt när man trixat och fixat så är klockan 20:00, och solen är borta, så panelerna ger antagligen nada just nu.

Nästa vecka så ska nog allting vara på plats..

1. Klarar den att driva det jag vill utan att dränera batterierna.

Svaret blir nog antagligen nej på den frågan, regulatorn är inget annat än en batteriladdare.

2. Hur länge kan det snurra på enbart batterier.

Återstår att se.

3. Hur mycket kräm ger panelerna vid full sol.

Lär jag aldrig få reda på. Tror regulatorn drar ner till max 10A till batterierna(?).

4. Klarar panelerna att ladda batterierna fullt på en dag.

Svar nej, inte om regulatorn bara ger 10A. Men det måste jag kolla upp..
Den genomsnittliga laddningstiden för ett tomt bilbatteri med en vanlig laddare på 12 volt och 10 ampere är ungefär 4 till 6 timmar.

Oavsett vad.. Den här regulatorn är rent skräp.
Den 30:e Augusti - 2023
Sista panelen på plats.


Den sista panelen leverarades i dag.
Nu är det fullt. Började givetvis regna typ 5 minuter efter man slutat jobba som vanligt.

Coppans Blogg



Men nu sitter den där iafl, men nu har det fasen varit mulet i över en månad i streck.
Skulle vara kul att se nån statistik över elproduktionen denna regionen från el som kommer från solen.

Coppans Blogg



Nu återstår bara att hitta den bästa placeringen på tomten och fundera på vad jag vill göra med den mobila panelen.
Den 30:e Augusti - 2023
Splitter.


Bytte splittrarna på stammen som går ut till panelerna mot dessa nu när jag ökat på med en till..

Coppans Blogg



Känns som om dessa är lite kraftigare och tål lite mer belastning(?). Om inte annat så har dom hål så man kan fästa dom i stativet.

Coppans Blogg



Hann iafl börja på ett fäste till splittrarna innan det blev för mörkt för att se något.

Coppans Blogg



Fortsättning följer.
Den 31:e Augusti - 2023
Testbänken.


Allt riggat för test.. Bara en sak som saknas... SOL!!!

Coppans Blogg


INTE som det kommer se ut när jag labbat klart..

Coppans Blogg



Men på Lördag ser det ut att bli bra väder..
Den 31:e Augusti - 2023
Solpaneler - Summering.


Dacks att summera kostnaderna för solpanelsbygget...

Hade garanterat blivit billigare att köpa tre elverk till.
Men det blev ytterligare ett kul projekt som man förhoppningsvis inte kommer att ha nytta av i framtiden.

Stativ:

Kätting 5 mm Galvad = 269:-
Multistolpe 70 x 70 mm - 1,5 m = 119:- * 4 = 476:-
Skruvkrok 60 mm = 35:-
Vagnsbult 10x140 mm = 40:-
Träskruv TRX 5x25 mm = 43:- * 2
Träskruv TFX 5x60 mm = 38:- * 3
Träskruv TFX 6x80 mm = 45:- * 3
Regel Impregnerad 45 x 220 mm - 3,6 m * 2 = 410:-

Kostnad stativ = ~1620:-


Solpaneler:

Solpanel Z-fästen 12 st = 169:- * 3 = 507:-
OKIO Vikbar mobil solpanel 100 watt = 1706:-
Solkontakt Y-gren parallell = 161:- * 2 = 322:-
DOKIO 100W 18V monokristallin solpanel = 1050:- * 4 = 4200:-
Mc4 kontakter 10 par = 150:-
SeKi Y-kontakt 3-vägs Y-kontakter = 178:-
Solar crimptång set för 2,5/4/6 mm = 314:-
MC4-grenkontakter = 90:-
Thlevel Solpanelskontakt till XT60 adapterkabel 1m = 167:- * 2 = 334:-
OliYin 2 par Amass XT60-kontakt = 133:- * 2 = 266:-
Thlevel 20A 12 V/24 V styrenhet för solladdningsregulator = 220:-
LINSYRC 2 stycken XT60 parallellkontakter = 96:-
RIIEYOCA XT60 hane till XT60 honkontakt 1m = 136:-
FULARR 20 st premium XT60 kontakt = 126:-
102 stycken ringkabelskor, kabelkontakter = 100:-
Kopplingsdosa 80x80 mm = 40:-
Universalsilikon FA165 Transparent = 40:-
Strömbrytare 2 Polig = 199:-
MC4-grenkontakter, solpanelskontakter Y gren = 90:-

Kostnad solpaneler = 9114:-


Batteribank:

Batterier 12V = 300:- * 4 = 1200:-
2 stycken batteribrytare 12 V/24 V = 160:-
JatilEr Inline säkringshållare 12 V 5 st = 127:-
Rörkabelskor 140 kabelskor set 70 st = 144:-
Bestine Inline-effektbrytare för solinverterarsystemskydd 30A = 130:- * 2 = 260:-
Cantonape Ströminverterare, 800 W/2 000W = 620:-
Lågspänningskabel 12/24 V, 4,5 mm = 259:- * 2 = 510:-
Lågspänningskabel 12/24 V, 3,5 mm = 179:-

Kostnad batteribank = ~3718:-

Total kostnad = 13522:- varav solpanelerna stod för ~5250:-

Vilket är åt hvete för mycket egentligen, men det är ju min hobby också.

Den 3:e September - 2023
Test.


Tre paneler hyffsat mot solen. 15 Ampere ut som max alltså..

Coppans Blogg



Dom här deltaco smart nånting ger jag inte mycket för.

Coppans Blogg


Den 3:e September - 2023
Skräp.


Gav totalt 0 ampere ut på hela dagen i går fast det var full sol och batteribanken låg på 50%.

Coppans Blogg



Antar att garantin inte gäller längre.
Kan vara så att detta billiga skräpet inte släpper på ström så länge batterierna ligger på över 12.6 Volt.
Men då har jag ändå ingen nytta av den. Dokio regulatorn levererar direkt.

Den 4:e September - 2023
Ny regulator.


Chansar på denna. Men jag skulle verkligen bli förvånad om det verkligen är en MPPT regulator för det priset.

Coppans Blogg



PWM:

Med en PWM (pulse width modulation) regulator dras strömmen ut ur solpanelen vid en spänning som ligger precis ovanför det
ansluta batteriets. Detta genom att i snabb takt slå på och av laddningen av batteriet för att anpassa den genomsnittliga
spänningen till en viss nivå. De ger generellt sett en effektivitet på 70%.
MPPT:

Med en MPPT (maximum power point tracker) regulator regleras strömmen i panelen vid en (för solpanelen i fråga) optimal
spänning för maximal effekt. Därefter transformeras spänningen ned och strömmen upp med samma förhållande för att
passa det ansluta batteriet. De ger generellt sett en effektivitet på 95-97%

Den 5:e September - 2023
Sol i dag.


Glömde bort min trotjänare "Elverkskollen" som jag byggde för att kolla mitt första elverk..

Visar ~81 Watt när min "Deltaco smart plug" visar ~55 Watt. Litar mer på denna.
Detta är alltså ut från invertern, inte vad som skickas in i batterierna.

Coppans Blogg



Regulatorn har peakat på 9,7 Ampere.

Coppans Blogg



Coppans Blogg



Vet inte om det går att räkna så här, men 14 Volt och 9 Ampere skulle bli 126 Watt in i batterierna medans jag förbrukar 80 Watt.
Vilket skulle innebära att jag håller mig på plussidan och inte dränerar batterierna.

Men just nu så testar jag bara på lamporna som sitter ovanför lödbordet.. Inte den belastning jag planerat för. Vilket är 200-250 Watt.
Men jag tror att regulatorn inte kan skicka på fullt. Den är den bara klassad till 10 Ampere, så den kan nog inte ge mer.

Coppans Blogg



Får bli en "Solpanelskollen" också. Har en likadan på radiohyllan, och den har funkat klockrent i snart två år nu.

PEACEFAIR PZEM-051 LCD-skärm DC 6,5-100 V digital elektrisk kraft energi spänning strömmätare energi batteri monitor amperemätare med inbyggd shunt (50A Shunt):

Coppans Blogg




Den 5:e September - 2023
Ny brytare till panelerna.


Projekt "solpaneler" går framåt. Rotade igenom projektlådorna och hittade lite prylar..

Coppans Blogg



Klassad till 12/24 Volt / 200 Ampere. 230V brytaren var ingen bra permanent lösning.. Detta blir klart bättre..

Coppans Blogg



Coppans Blogg



Och det är varmt i grottan.. Nära 29 grader.

Coppans Blogg


Den 7:e September - 2023
Solpanelskollen #1


Utan ström från panelerna och ut från regulatorn. Antagligen vad mätaren och regulatorn själva drar.

Coppans Blogg



Efter jag slagit på strömmen från panelerna.. Visar nada...

Coppans Blogg



Regulatorn visar just nu 2,5A ut, och jag ser nålen röra sig på den analoga mätaren. Så jäkla skumt.. Eller?
Den 7:e September - 2023
Solpanelskollen #2


Kopplad direkt efter panelerna och innan regulatorn i stället..

Coppans Blogg



Skiten verkar ju trivas där, så den får väl sitta där då..

Solpanelskollen visar 3,5A, men regulatorn bara 2,1A. Men det är väl olika kinesiska dialekter som vanligt.

Coppans Blogg



Nu återstår egentligen bara att göra något snyggt av detta..
Den 8:e September - 2023
Ny laddningsregulator.


Fick den nya regulatorn i dag.. Ska bli intressant..

Coppans Blogg



Vägde in på säkert tre gånger mer än min gamla.

Märkte direkt att den visar allt utom Ampere ut. Men det spelar inte så stor roll längre iom Solpanelskollen.
Om det verkligen är en MPPT regulator har jag ingen aning om, eller kan kolla(?).

En bra feature den har är att den i normalläge scrollar igenom värdena med 3-4 sekunders mellanrum..

Tror denna kommer att funka..

I manualen står det att det är en PWM regulator..

Den 8:e September - 2023
Test igen.


Peakat på 19,98 Ampere ut. Riktigt bra.. Det innebär att min tankte om att båda sidorna får sol när den står högt stämmer..

Coppans Blogg



Mätaren visar ju bara strömmen/effekten som förbrukas.. Så om inte den nya regulatorn käkar upp nåt internt så ser det bra ut.
Kan driva gubbgrottan enbart på panelerna så länge det är sol.. Vilket var målet med projektet..

Blev ett kul och lärorikt projekt som börjar närma sig sitt slut.. Vad missade jag på TV:n i veckan? Bonde söker ny gris?

Möjligtvis att jag köper en panel till för "The Alamo" i källaren.. Har ju en regulator till övers nu.
Den 16:e September - 2023
Solpaneler - Test igen.


Bytt alla kablar till 4,5mm.. Lyckades få ut över 25 ampere från panelerna i dag(!)..

Coppans Blogg

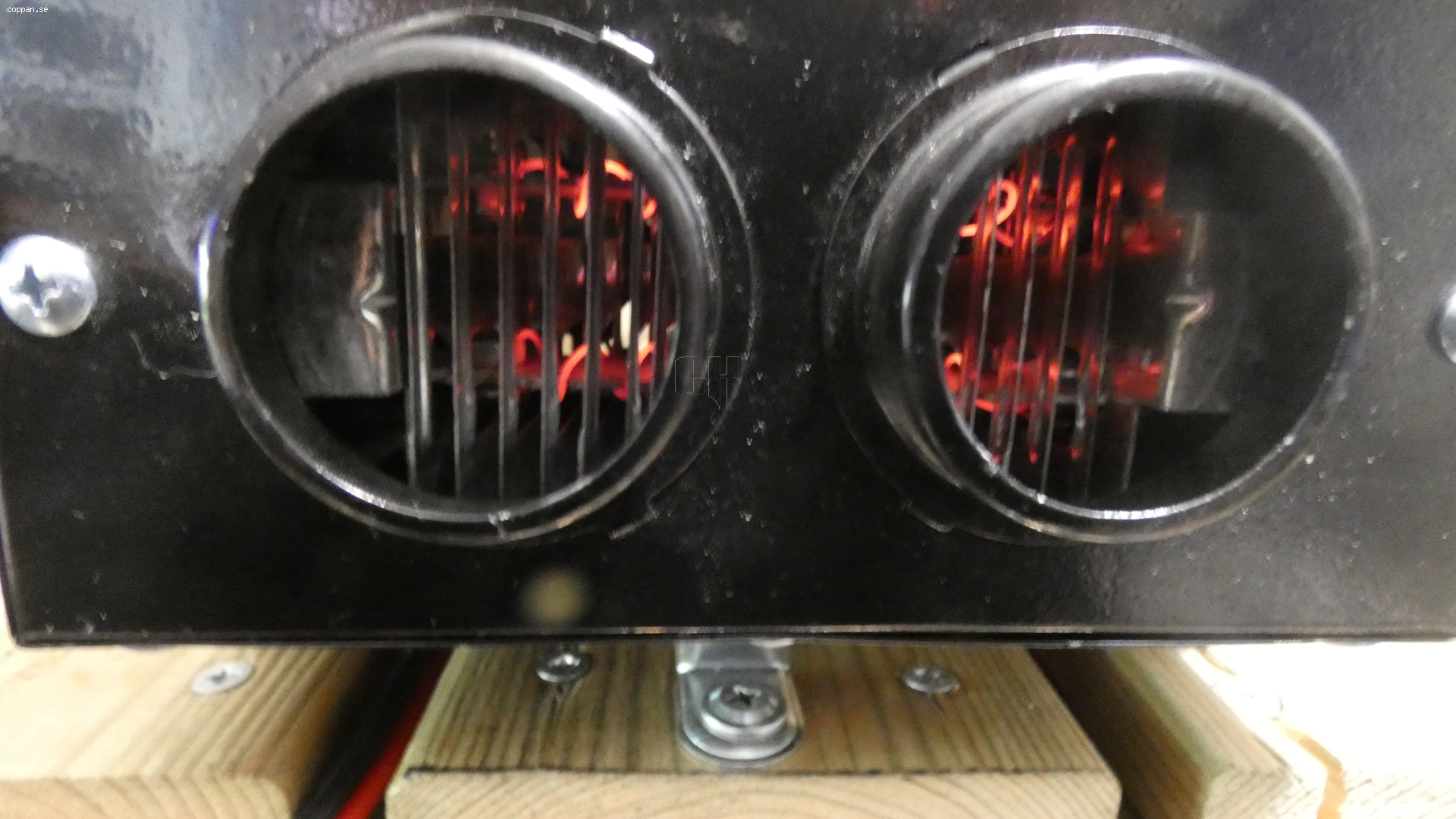

Kopplade in en värmefläkt på 1000 Watt, så jag stressade verkligen batterierna och invertern så mycket jag vågade bara för att se
vad grejorna kan leverera..

Coppans Blogg



Nu återstår väl egentligen bara den riktiga testen.. Att köra gubbgrottan i en dag enbart på solpaneler/batterier och sen se dels hur
mycket kräm det är kvar i batterierna och om den orkar ladda batteribanken nästkommande dag.

Nästa test blir att helt enkelt bara låta sk*ten stå på, och köra som vanligt med bara solpaneler och batterier men jag kommer
bli tokig på fläktljudet från invertern.

En vettig inverter på runt 1000 Watt med ren sinus och riktig temperaturkontroll/fläktstyrning landar på 1500-2000:-
Och det vill jag inte ge innan jag testat så det verkligen funkar som jag vill ha det.
Den 24:e September - 2023
Sista touchen på utsidan.


Dosan till solpanelerna fastskruvad och allt tätat med silikon.

Coppans Blogg



Skulle antagligen kortat kablarna som hänger ner.. Men det får vara som det är.. Kanske snyggar till dom senare när jag orkar..
Den 2:e Oktober - 2023
Lite solpanels-prylar till..


När volten från panelerna sjunker under en viss nivå så blinkar det hej-vilt om jag inte bryter spänningen från dom.

Coppans Blogg



Tänkte testa denna för att stänga av övervakningen, men ändå visa spänningen ut när systemet stängts ner.

    Input voltage: DC 12-120V
Voltage error: ± 0.1V
Display precision: 0.1V
Control precision: 0.1V
Diamensions: (L)42mm* (W)41mm(4 pole* DIA 3mm)
Product size: About (L)51mm* (W)41mm* (H)18mm
Product weight: 25g

Den 7:e Oktober - 2023
Klar himmel.


Bröt strömmen till gubbgrottan. kommer enbart köra på paneler/batterier tills vidare och se hur det funkar.

Coppans Blogg



Coppans Blogg




Den 12:e Oktober - 2023
Lvyuan DC10 - laddare.


Fick min nya laddare i dag..

Coppans Blogg



En del saker jag märkte direkt (förutom att den antingen inte tycker om mig, eller har dåligt självförtroende)..

1. Kablarna var alltför korta. Både på 12V och AC sidan.
2. Det satt ingen säkring någonstans på DC sladden.
3. Fläkten startar direkt när den laddar, men på lägsta hastigheten antar jag (får se hur mycket den låter när den krämar på).
4. Den kändes lite plastig och knappen väldigt oprecis och "sladdrig".
5. Min gamla laddare har en anslutning på kontakten så man kan skifta mellan fastmontering eller använda klämmor. Saknas på denna.
6. Den är alltid på och dränerar batterierna fast man dragit ur kontakten.

Coppans Blogg



Men den har som sagt fått bra betyg så funktionen kanske är helt ok och klarar den nu 10A så är jag glad att den har fläkt.

Nu är batteripacket fulladdat så jag kan inte göra annat än att sätta dit en säkringshållare och koppla in den.

https://lvyuan.co/collections/car-battery-charger/products/lvyuan-10a-smart-car-battery-charger-12v-and-24v-automotive-charger-battery-maintainer-trickle-charger-float-charger-and-desulfator-for-agm-motorcycle-lawn-mower-and-lead-acid-batteries
Den 12:e Oktober - 2023
Radiohyllan.


Nästa steg nu när jag har ett batteripack är att kunna använda det till så mycket som möjligt..

Coppans Blogg



Nästa steg blir att fixa så radiohyllan går att köra från batteripacket/solpanelerna, så det fick bli en sån här att monteras på hyllan.

Coppans Blogg



Den 14:e Oktober - 2023
Mer solpanels prylar.


Leverans på en Lördag?! Knappast från Postnord. Fick min "Underspänningsskyddare" med EarlyBird i morse..

Coppans Blogg



"Solpanelskollen" drivs ju enbart av panelerna, men kräver i sig självt 12 volt för att funka och beter sig väldigt skumt när den får för låg spänning.

Coppans Blogg



Den här mackapären ska stänga av "Solpanelskollen" om spänningen från panelerna sjunker för lågt, men ändå visa spänningen ut från panelerna.
Det är iafl tanken. Klart onödigt egentligen för ger panelerna så lite ström så gör dom ingen nytta, men jag vill ändå kunna se vad dom levererar.
Den 14:e Oktober - 2023
Upptäckte en sak.


Iom att jag börjat pilla lite mer på övervakning av panelerna och finjusterat lite grejor på "Solpanelskollen" så upptäckte jag en sak.

Coppans Blogg



Om panelerna ger mer än 19 Volt ut så stänger regulatorn av laddningen till batteripacket.

Coppans Blogg



Det är ju inte bra, för vid full sol så pendlar panelerna över 19 Volt minst halva tiden.


Den 15:e Oktober - 2023
Värdelös pryl(?).


Iom att denna går att ställa från allt mellan 5V till 20V så trodde jag ju att den klarade att köras på 5V också.
Men icke.. Den dör redan vid 10-11 Volt.. Och dessutom så måste man göra den strömlös innan den startar igen.

Coppans Blogg



Dessutom så skiter den i maxvärdet man ställer.. Har satt den att slå av vid < 11.5 Volt och > 19 Volt.

Insåg sen hur barnen tänkte.. MIN värdet är när den slå av.. MAX värdet är när den ska slå på igen.
Logiskt egentligen. Slå inte på lasten förrens batteriet hunnit repa sig.

Beställde lite fler prylar till andra projekt..

Coppans Blogg



Coppans Blogg


Den 18:e Oktober - 2023
Radiohyllan.

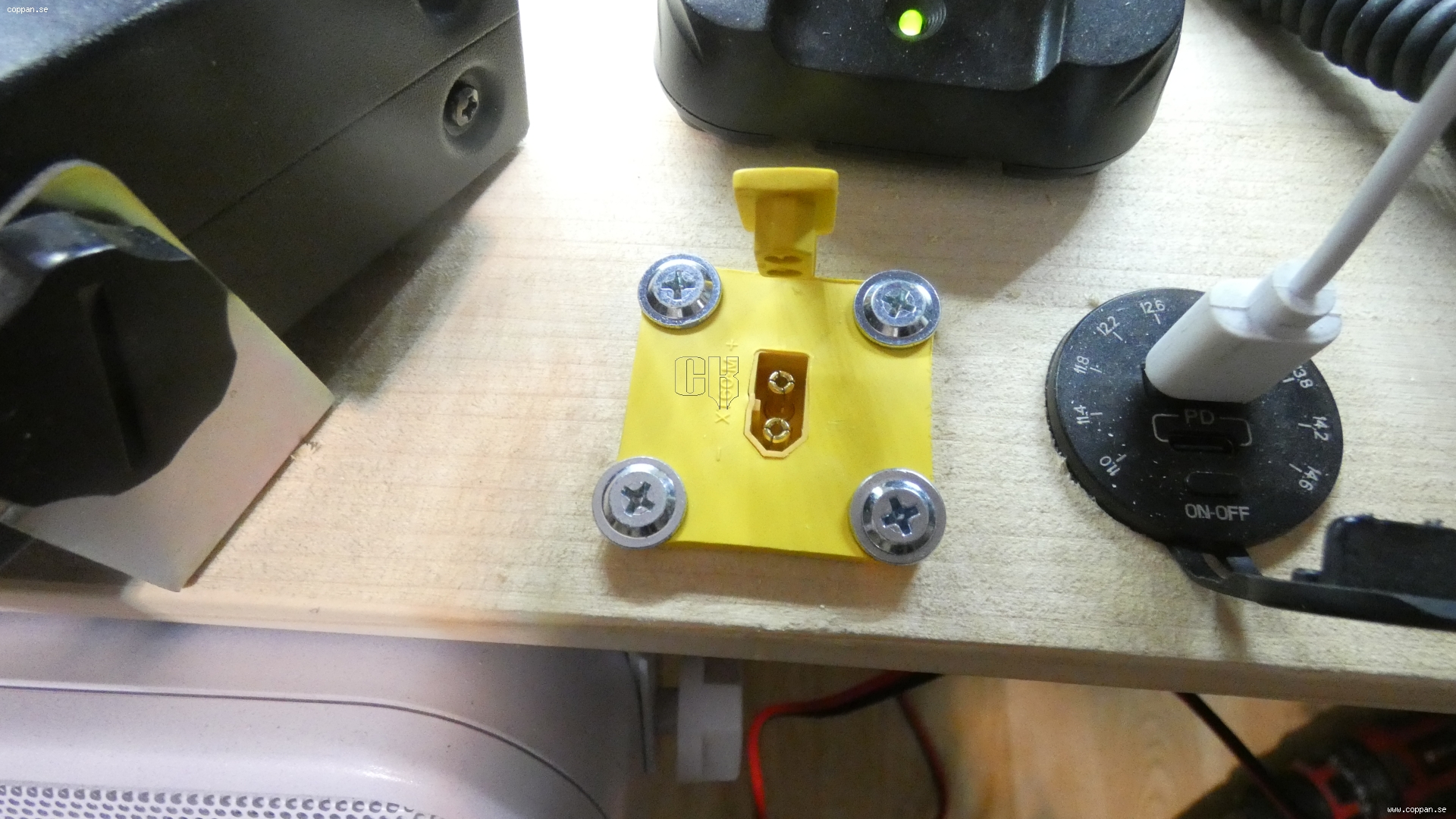

Kvällens projekt. Matning till radiohyllan från batteripacket på plats.

Coppans Blogg



Inte den snyggaste monteringen, men jag hade inga andra skruvar som passade..

Coppans Blogg



Får funka.
Den 20:e Oktober - 2023
En panel till..


Eftersom jag redan köpt flera av dessa så fick jag ett engångserbjudande på att köpa fler för halva priset så jag slog till direkt.

Coppans Blogg



Kommer ersätta panelen från det "mobila kitet" som får åka ner i väskan tills det behövs.
Den 25:e Oktober - 2023
Here we go again - En panel till #1


Postisen levererade panel nummer 6 och det mobila paketet åkte in. Den står på backen och är ändå inte gjord för regn och snö liksom.
I stormen så välte den dessutom, men stativet rörde sig inte ur fläcken som tur var..

Coppans Blogg



Har kvar mängder med prylar för att göra ett stativ till, så det får bli en kopia av det första med plats för fyra paneler om man vill.
Denna kommer max ha två stycken riktade söderut när det är klart. Får jag ett likadant erbjudande på en panel till så tar jag det..

Då borde jag maxa dom 30 Amperen som regulatorn klarar.

Coppans Blogg



Stommen klar. Har tyvärr bara reglar för den ena sidan..

Coppans Blogg



Fick komplettera med lite skruv. Som sagt. Största orsaken till ett stativ just nu till är att jag fick panelen för halva priset och
har hälften av det jag behöver redan.

Vet inte hur "riktiga" paneler man på hus beter sig, eller hur mycket dom levererar så här års.
Oavsett volten så borde effektiviteten vara likadan tycker man.

Just nu så slutar dom leverera runt 17 snåret, och då menar jag att dom slutar ge så pass mycket att dom kan ladda batterierna.
Den 25:e Oktober - 2023
Here we go again - En panel till #2


Gjorde den inte så noga denna gången. Virket var mycket mer slaget denna gången och jag märkte att när den förra väl kom ut på gräsmattan
så spelade det absolut ingen roll att man sprungit omkring med vattenpasset eller inte.

Det kommer funka ändå.

Coppans Blogg



Saknar bara tre reglar på den andra sidan och sen så är det bara att kånka ut den och njuta av "fri energi".

Coppans Blogg


Allt medans Svensson sitter i TV soffan.
Den 26:e Oktober - 2023
Here we go again - En panel till #3


Stativ nummer två klart och panelen är på plats..

Coppans Blogg


Måste väl snart klassas som solcellspark.

Coppans Blogg



Coppans Blogg



Kommer bli ytterligare en panel nån gång.
Den 28:e Oktober - 2023
DC-DC step-up 4,5V-32V - DC-DC Step Down Adapter 12V


Så fort det blir lite ljust ute så ger panelerna lite ström.
Även om det inte är tillräckligt för att ladda batteribanken så ger dom ändå tillräckligt för att driva 5 Volts prylar som te.x batteriladdare.

Coppans Blogg



Ska klara 4,5-32 Volt in och ge 5-35 volt ut med 4 Ampere.

Coppans Blogg


Den 3:e November - 2023
Leverans.


Fick min 8-35 Volt till 5 Volt/USB i dag.

Coppans Blogg



Regulatorn har släckt ner eftersom panelerna inte leverar tillräckligt, så ingenting mer från den i dag.

Coppans Blogg



Men panelerna levererar fortfarande > 11 volt ut så denna fortsätter att tuffa på.
Den 9:e November - 2023
Sista panelen (igen) på plats.


Sistan på plats och 33 teoretiska Ampere ut.

Coppans Blogg



Coppans Blogg



Tanken från början var att minst två paneler alltid ska ha sol. Nu borde iafl fyra ha sol större delen av dagen (22 Ampere ut)..

Coppans Blogg



Hade jag satt alla panelerna åt söder så hade jag fångat upp mer sol under kortare tid, men fått mer kräm troligtvis.
Nu sprider jag ut dagen i stället, för jag klarar mig på två stycken (11 Ampere) för att ladda batterierna..

Det är iafl tanken för alla som funderar varför jag gjort som jag gjort.

Skulle skiten träffa fläkten och det är total kaos så går dom att flytta runt dessutom.
Den 9:e November - 2023
Nytt försök.


Step-down konvertern som skulle ge tre Ampere ut blev en besvikelse.
Tror inte den ger mer än max 1.5 Ampere om så solen lyser och man inte är skitenödig..

Och det räcker inte så man får väl plocka fram det tunga artilleriet.

Rotade runt lite i projektlådan och hittade denna. Ska klara att leverera redan vid 4.5 Volt..

Coppans Blogg



DC-DC Boost Converter 4.5V-32V to 5-42V 6A Step-Up Adjustable Power Supply.

Coppans Blogg



Den 10:e November - 2023
Mer kabel.


Kabeln mellan ställena fick sig en uppgradering.
Ökade på tjockleken för att palla med fler paneler i framtiden, och längden eftersom jag vill flytta dom längre isär från varandra.

Coppans Blogg




Den 14:e November - 2023
Kvällens projekt..


Damp ner lite 12 Volts belysning i lådan i dag. Klarar mellan 12 och 85 Volt, så dom går att driva direkt från panelerna om man vill..

Coppans Blogg



Hittade lite sladdar och lödde dit en "XT60" kontakt som jag har drösvis av..

Coppans Blogg



Kanske svårt att se, men det är bra drag i dom. Ingen myspys belysning utan mest gjorda för att sitta under hyllor te.x.
Men jämrans vad varma dom blev. Får nog hitta på nåt där.

Coppans Blogg




Den 19:e November - 2023
Allt på plats.


Nu sitter där allt som jag vill ha med i den slutgiltliga versionen. Hur den nu ska se ut.

Nytt dubbelt USB uttag som ska klara 4A. Den gröna displayen visar vad regulatorn skickar ut till batterierna..

Den blå displayen plus panelen visar hur mycket kräm som dras från panelerna och hur mycket ström dom ger.
Panelen dör vid ~6 Volt, men den lilla displayen lever ner till ~3V. Onödligt vetande egentligen..

Coppans Blogg



En ny säkring på inkommande direkt från panelerna. Inte för att jag vet om det behövs, men många tycker tydligen om att ha dom..

Hängsel och livrem kanske. Dessutom så fick jag en gratis "skruvplint" på minussidan, mest därför jag satte dit den.
Rent tekniskt sett så spelar det ingen roll om en säkring sitter på plus eller minus.

Coppans Blogg




Den 19:e December - 2023
ECO-WORTHY Solpanel, 25 watt.


För kommande projekt.. Storleken är nästan skrattretande om man jämför denna med mina andra.

Coppans Blogg



MEN. Den var billig och ska klara ett batteri på iafl 20 Ah vilket jag har typ 5 stycken av nu eftersom hela huset går att köra på antingen
elverk eller UPS.

Coppans Blogg



En "kul" eller tragisk grej jag märkt..
Solpaneler har dykt upp längs hela vägen jag kör in till träsket, men ingen panel jag sett har varit borstad från snö..
Den 14:e Januari - 2024
Solpanel - The Alamo.


Postisen levererade det sista som behövdes till den lilla panelen som ska ladda "The Alamo" i källaren.

Coppans Blogg



Denna lilla panelen ska ge 25 watt ut (2A) vilket inte kommer att räcka för att ladda batteriet fullt på en dag om man tömmer det.

Coppans Blogg


Men en bra början.
Den 16:e Januari - 2024
Bortglömd 12V:s värmefläkt.


Kom på att jag köpte denna 12 Volts värmefläkten för att labba lite med 2020, men jag har aldrig använt den till något.

Coppans Blogg



Kopplade in den på den på batteripacket och den ger faktiskt en hel del värme. Gubbgrottan är kanske 4*3 meter..

Coppans Blogg



Coppans Blogg



Bättre än inget och jag har den ju så varför inte göra något med den. Fortsättning följer.
Den 19:e Januari - 2024
Mini-panel.


Slängde upp den lilla panelen i fönstret bara för att testa grejorna.
Snöt ett ful-batteri från en av UPS:erna för regulatorn tänder inte upp på enbart paneler..

Coppans Blogg



Billigaste PWM regulatorn dom har på Amazon, men den har fler funktioner än min halvdyra som sitter på "solcellsparken".
Ska klara 30A, men det ska jag nog inte testa utan att ringa brandkåren och förvarna innan..

Tror jag gav 140:- för den och 360:- för panelen (inkl. frakt). Det dyraste om man räknar med funktion är fästena (dom kostade 185:- ).

Coppans Blogg



Tanken är att beställa ytterligare en panel och komma upp i 50 Watt sen.
Den 22:e Januari - 2024
En liten panel till..


Fick bli ytterligare en liten panel för enbart en räcker inte för det jag kommer att behöva. Om ens två kommer att göra det.

Coppans Blogg



Coppans Blogg



Nu bör "The Alamo" kunna bli helt självförsörjande.
Den 28:e Januari - 2024
En liten till..


Den andra minstingen dök upp på trappen förut. Fästena är ju större än panelerna.

Coppans Blogg



Totalt 50 Watt och ~3 Ampere kommer bli i minsta laget, men att smälla upp en stor panel kommer att bli asfult.

Coppans Blogg



Just nu så sitter det ett 20 Ah:s finbatteri i hyllan och det är också i minsta laget om den ska driva dieselvärmaren också.
Den 30:e Januari - 2024
Snyggade till lite.


Tråk tisdag..

Snodde batteriet som suttit i gamm-peggan och bytte ut fin-batteriet på laddhyllan i källaren och möblerade om lite..

Coppans Blogg



Gott om plats för fler prylar..

Coppans Blogg



Tanken var att hyllan skulle både ha plats och kapacitet för att svälja precis allt man behöver ha laddat i huset.
Inverten ska klara 750W konstant och korta toppar på 1500W, och det bör räcka i 230 Volts väg till det som inte går på 12 Volt..

Nu ska bara dom små panelerna upp och sen så är det klart.
Den 31:e Januari - 2024
Laddhyllan.


Regulatorn till dom små panelerna på plats i hyllan.

Coppans Blogg



En laddare till fick sin plats. Har några fler som ska flyttas ner.

Coppans Blogg



Det jag saknar är en laddare till mina pannlampor som funkar på 5 Volt så det fick bli en sån här.

Coppans Blogg


Den 3:e Februari - 2024
Minstingarna monterade.


Coppans Blogg



Det skulle inte göra ont med en till.
Den 3:e Februari - 2024
Strömavbrott igen #2


Dom stora solpanelerna låg och maxade på ~26 Ampere när 12 Volts värmefläkten och lite belysning var på.
Riktigt bra för den bärbara 100 wattaren hade blåst omkull såg jag sen, så jag körde bara på 6 paneler..

Coppans Blogg



UPS:en som driver bl.a belysning, den trådlösa routern fick ytterligare ett finbatteri på 20 AH.

Coppans Blogg


Den 4:e Februari - 2024
Minstingarna monterade #2


Drog om lite så laddarna drivs av regulatorn i stället för direkt från batterierna, annars så visar den inte ett skvatt om vad den håller på med.

Coppans Blogg



Maxade på 0.6 Ampere, men då är allting fulladdat iofs.

Coppans Blogg


Den 5:e Februari - 2024
Laddhylan - Ommöblering.


Funderade lite..

Om nu panelerna max ger ~3 Ampere och dieselvärmaren drar mer än så utan att man ens använder den så kommer dom aldrig funka vettigt..

Coppans Blogg



Möblerade om lite bland UPS:erna och snodde ett 10AH fin-batteri som får driva laddarna i stället och det stora batteriet får leva på enbart på nätladdning.

Satte dit två XC60 kontakter mellan batterierna så jag kan alltid skifta fram och tillbaks enkelt igen.
Hittade dessutom en voltmätare i projektlådan som jag satte direkt på panelerna..

Coppans Blogg



Laddaren till bl.a pannlamporna kom i dag dessutom..

Coppans Blogg



Var lite skeptisk mot denna PWM laddaren, men efter lite google och tuben så verkar alla vara nöjda med den..



Men.. Tydligen så cirkulerar det två olika varianter av denna. En riktig, och en fake variant.



Den här lär sluta som den andra "fake" regulatorn..

Coppans Blogg



Två USB portar till blev det också.

Coppans Blogg


Den 7:e Februari - 2024
Laddhylan - Ommöblering.


Får inte ut något vettigt ur den gamla regulatorn.. Ser inte ens att den gör något alls. Kanske 3A inte räcker för att den ska göra nåt?

Coppans Blogg



Fick bli en snabbis och koppla in den första med lite sockerbitar och XC kontakter. Tyvärr så går det inte att köpa dessa lösa. Dom följer bara med i paket..

Jag chansar på denna i stället. Den är gjord för små batterier och liten effekt..

Coppans Blogg



Och en sån här eftersom den saknar display.

Coppans Blogg


Den 13:e Februari - 2024
Ny regulator i laddhyllan.


Tråk-tisdag och inget i kabelväg kvar i projektlådan så det fick bli lite improvisering med högtalarkabel och sockerbitar så länge..

Coppans Blogg



Önskar att barnen kunde göra modellspecifika manualer nångång..

Båda dioderna lyser grönt, men enligt manualen så ska mittendioden bara kunna vara släckt, eller lysa rött men utseendet skiljer sig lite mellan dom så det kan vara en med två färger (röttt och grönt)..

Får väl utgå från att grönt iafl betyder något bra..

Volt/Ampere mätaren hade ingen manual alls, men jag tror att jag lyckades hitta rätt info på nätet från en liknande modell.
Den skulle tända upp vid 3 volt, men det gör den inte. Snarare vid 5-6V..

Coppans Blogg



Men jag har aldrig sett att nån av displayerna tänts upp så jag tror inte ens att panelerna gett nån ström alls.
Får gå ut och kolla i plinten och kolla så jag inte missade något i mörkret när jag satte upp dom..

Men oavsett vad så tror jag att denna regulatorn kommer att funka bättre med uppsättningen jag har i laddhyllan.
Den gamla stora drar väl mer än 3A bara för att tända upp.
Den 15:e Februari - 2024
Ny regulator i laddhyllan #3


Labbade runt lite och satte mätare i varje ände för att se hur den beter sig exakt vid olika spänningar även om man med en knapp kan växla mellan in/ut på kortet.

Coppans Blogg



Mitt lilla Kina-labb-nätagg vägrade ge mer än typ 8 Volt ut med denna inkopplad så jag tror den drar en j*kla massa och jag har bara 3 Ampere att spela med..

Men jag vill ha dom där medans jag justerar in den och den verkar att fungera. Vid allt över ~4.5 Volt så håller den sig stadigt på det värdet jag sätter (i detta fallet 13.8 Volt)..

Nästa steg blir att koppla in den på panelerna och se vad den gör om spänningen stiger över 13.8 Volt..

Iom att det är en step-up så borde den aldrig kunna ge mindre än vad den får, så om min teori stämmer och dom kinesiska barnen fick
frukost den dagen så borde spänningen klättra uppåt när panelerna ger max och landa på ~20 Volt eller stanna på 13.8V..

Om panelerna ger 20 Volt ut så måste regulatorn dra ner laddspänningen för ett 12 Volts batteri laddas väl aldrig mer än 14.4 Volt?
Sätter den till 14.5 Volt ut, för mer än så kommer väl aldrig behövas(?)..

Min stora regulatorn stänger av laddningen av om spänningen överstiger 19 Volt, så jag antar att denna gör detsamma.

Coppans Blogg


Den 19:e Februari - 2024
Lite prylar..


Fick bli en runda till Bilfela efter lite saker som jag kommer att behöva..

Coppans Blogg




Den 21:e Februari - 2024
En liten till #1


Får knappt ut någonting från dom små panelerna, men man är ju aldrig hemma på dagarna och kan se hur dom beter sig vid olika tidpunkter och vart solen står..

Nu har det ju varit mulet i snart en månad och iom att dessa är så pass små så är det antagligen väldigt viktigt att dom hamnar rätt men dom sitter mot söder så dom borde ge mer än vad dom gör..

Coppans Blogg



Men.. Om jag väl får till det så vill jag iafl ha runt 4 Ampere för att kunna göra något vettigt med dom. Börjar ångra att jag valde
dessa små paneler, men det skulle bli ett budget bygge som jag kunde fylla på och om dom hade levererat så hade det funkat klockrent.
Den 21:e Februari - 2024
En liten till #2


Såååå. Nu borde det fasen räcka. Eller nu får det räcka rättare sagt..

Nu sitter det där 3 * 25 Watt som tillsammans ska kunna ge 4.5 Ampere ut och det är lika mycket som en av dom stora panelerna ger.

Coppans Blogg


Måste byta ut alla skruvar mot några som är längre till helgen. Alla hål/skarvar är tätade med silikon förresten.

Solpaneler = 360:- st.
Fästen = 181:- (för 12 st)
Regulator = 150:-

Den 23:e Februari - 2024
En liten till #3


Äntligen sol i eftermiddag och det ser klockrent ut. Nytt rekord från minisarna..

Coppans Blogg



23 Volt ut vilket iofs är lite skumt för dom ska max kunna ge 20 Volt(?).
Har en display i varje ände på step-up modulen, och båda visar samma voltantal så den kan inte jobba just nu.

Coppans Blogg



14.5 Volt på batteriet. Den sista decimalen försvann konsigt nog på bilden. Börjar att likna något helt klart..

Får jag bara till det så jag kan ladda allt jag har i huset i form av batterier utan att ha en nätladdare inkopplad så är jag nöjd och det är ju inte så att man laddar alla batterier hela tiden varje dag precis.
Den 24:e Februari - 2024
En liten till #4


Blev inget bra..

Kablarna jag hade var alltför styva, men nu sitter där allt som ska vara där i slutändan förutom en display som visar volten på batteriet..

Coppans Blogg



Nu återstår bara att flytta ner resten av laddarna jag använder och koppla loss den från batteriladdaren och ser hur det funkar.
Fortfarande inte nöjd med vad panelerna levererar. Dom borde ge mer med tanke på att dom alla sitter på södersidan av huset.
Den 25:e Februari - 2024
Kan inte stämma..


Panelerna ska inte kunna leverera så här mycket(!?).

Coppans Blogg



Dessutom så sitter det en 30A säkring mellan regulatorn och batterierna. En rätt så trög iofs, men detta får jag nog hålla koll på.
Den 2:e Mars - 2024
Solpaneler - The Alamo.


Fixade så det mobila kitet kan kopplas in till laddhyllan ifall man behöver mer kräm..

Coppans Blogg



Tanken med denna var ju just att man skulle kunna flytta runt den.

Coppans Blogg



Coppans Blogg



Just nu så är allt bara ihopkopplat temporärt med sockerbitar men jag tänkte testa dessa..

Coppans Blogg



Sen så är det nog mer eller mindre klart på utsidan förutom att sätta dit och täta dosan riktigt på väggen..

Många grejor som ligger och väntar på det lilla sista som slutför dom. Vore skönt att iafl få detta klart innan värmen/solen kommer då man kan vara ute igen.
Den 3:e Mars - 2024
Laddhylan - Ommöblering.


Tråk-söndag, Klar himmel och minisarna levererar..

Coppans Blogg



Coppans Blogg



Hittade en liten display i projektlådan så nu sitter det en både på in och ut från regulatorn..
Ger så pass mycket så jag skiftar tillbaks från 20AH batteriet till bilbatteriet igen och ser vad som händer.
Den 6:e Mars - 2024
Nu får det fasen (nästan) vara klart.


Som det skulle sett ut från början.

Coppans Blogg



Snyggt kan väl aldrig nåt sånt här bli, men det blev iafl "renare"..

Coppans Blogg



Nu borde jag har fixat något jag kommer kunna att ha nytta av i många år och då vill man att det ska vara riktigt..
Nyttan beror väl lite på vad som händer, men hade jag haft detta efter "Gudrun" eller "Per" så hade jag jublat.
Den 14:e Mars - 2024
Laddhylan - Ommöblering.


Fipplade lite med laddhyllan och fick dit det sista (tror jag).

Coppans Blogg



Ny USB hub:

Coppans Blogg



Coppans Blogg



Slaskhyllan:

Coppans Blogg



Det enda som saknas är en laddare för 9V:s batterier.

Coppans Blogg



Den 20:e Mars - 2024
Mer till laddhyllan #1


Två 12 volts uttag som ska in i hyllan, sen så finns där nog alla uttag jag behöver.

Coppans Blogg



Klämde ihop lite kablar och kontakter lite snabbt.

Coppans Blogg




Den 23:e Mars - 2024
Mer till laddhyllan #3


Sista(?) laddarn på plats.

Coppans Blogg



Coppans Blogg




Den 27:e Mars - 2024
Laddhyllan - Ett USB uttag till.


Räckte inte med ett för att ge tillräckligt med strömming till allt, så nu sitter det ett på varje hyllplan.

Coppans Blogg



Men nu lever den ett "eget liv". Panelerna levererar så det räcker till det som behövs utan nätström.
Den 4:e April - 2024
Tillsnyggning.


Som det skulle varit från början. Men man lär sig..

Coppans Blogg




Den 20:e April - 2024
Solpaneler.


Coppans Blogg




A CkWare Production. Copyright 1996 - 2024. NightMode - Where Do You Wanne Sleep Tonight?

Sidan tog 0.87 sekunder att skapa.

Du kommer INTE från en mobil enhet. Du använder INTE SSL
Din IP4 är 3.234.244.181.
