Den 17:e Maj - 2023

Ny elmätare.





Underbar "halv" fredag.. Sitter i källaren med den bärbara och med frysen som skrivbord och fixar koden till arduinon så att KwH räknaren iafl funkar. Skrev om koden och exkluderade displayen plus alla lysdioder.

Coppans Blogg



Just nu så skulle strömförbrukningen ligga på 100 watt, och det är helt omöjligt.
Trodde den skulle ge 1000 pulser / KwH.. men det kan den inte göra..

Testade att sänka nivån till 100, men ändå ingen skillnad.. Pulserna måste baseras på någonting annat än så enkelt som pulser / kwh rent av.

Coppans Blogg



Fortsättning följer..
Kommentarer på "Ny elmätare."
Den 17:e Maj - 2023

Ny elmätare.





Måste skriva om koden till Arduinon som läser elmätaren så den funkar med den nya.. Och det är dacks att uppgradera den lite.

Coppans Blogg



Får bli en annan display som kan visa mer info.. Då kan jag skippa alla lysdioder och visa allt på displayen i stället.
Den displayen jag använder nu kan bara visa sifrror och är dessutom omöjlig att få tag på om den skulle pajja.

Dessa är exakt samma som jag använder på te.x styrningen till alla elementen och denna gången så ska jag löda alla anslutningar i stället för att använda dupont kablar.
Kommentarer på "Ny elmätare."
Den 20:e Februari - 2022

Relä nummer #2.





Så var det dacks för relä nummer 2 att duka under. Annars så har dom funkat klockrent hela vintern.
Håller temperaturen exakt på satt grad hela tiden. Plus möjligheten justera mellan 18/20/22.

Normala bimetalltermostat får man justera hela tiden.
Vet inte om jag sparat några direkt pengar på dom. Men det finns ingen anledning till att det är 20C i hobbyrummet när jag inte är där.

Coppans Blogg



Hoppas det är bättre kvalitet på dom här.

Coppans Blogg



Kommentarer på "Relä nummer #2."
Den 3:e Februari - 2022

Coppans Skylt #3 - Nästan klar.





Får duga för i kväll.. Ekorrhjulet måste snurra ett varv till och det är en ny dag i morron också.

Coppans Blogg


Det blev väl hyffsat ok(?).. Tiderna slumpas hela tiden, men detta är iafl ett axplock hur det kan se ut.


Tror jag ska sätta någonting mellan dioderna så ljuset inte sprider sig så mycket mellan raderna.

Allt medans svensson kollar på TV..
Kommentarer på "Coppans Skylt #3 - Nästan klar."
Den 3:e Februari - 2022

Coppans Skylt #2





Nästan klar.. Bara finliret kvar, och sen kan jag sätta igång med att få till styrkoden.

Coppans Blogg



Kommentarer på "Coppans Skylt #2"
Den 3:e Februari - 2022

Coppans Skylt #1





Fick en påse Mosfet:ar i lådan i dag, så det är bara att sätta i gång med "Coppan Skylten".

Coppans Blogg



Får man till koden rätt så kan det bli riktigt jämrans fränt.

Coppans Blogg



Just nu så slumpar jag bara ett nummer mellan 1 och 3 för att se att tanken funkar.
Inga LED:ar stripar inkopplade ännu.. Men status LED:arna på MOSFET korten visar vilken som är på.

Coppans Blogg



Slängde ihop lite kod snabbt.
Kommentarer på "Coppans Skylt #1"
Den 25:e Januari - 2022

Rensning..





Styrningen till luftvärmepumpen och el-elementen ryker..
Behövs inte längre sen jag öppnade upp vardagsrummet och bytte plats på sovrummet och hobbyrummet.

Skulle gjort det för länge sen, men jag har inte orkat.

Coppans Blogg



~700 rader kod och tog flera månader att fixa. Men ett jäkligt kul projekt. Se tråden "Värmepump vs Arduino".

Coppans Blogg



Offerings to the god of heating.

Coppans Blogg


Tog tom av plasten från tavlan jag köpte för nåt år sen..
Kommentarer på "Rensning.."
Den 9:e November - 2021

Inte kinesernas fel.





Barnen hade inte tabbat sig denna gången, utan jag.
I min iver över Kung Bores ankomst så glömde jag att sätta dit motstånd på brytaren för att stabilisera den.

Utan dom så flaxar värdena fram och tillbaks.

Coppans Blogg



Jämförde bilderna från prototyp 1 och 2 och insåg mitt misstag.

Coppans Blogg



Ändrade så att om tempväljaren (18/20/22) visar att både låg och hög är aktiv (kortslutning) så sätta 20C som vald temp. och felräknaren ökar med ett.
Kommentarer på "Inte kinesernas fel."
Den 24:e Oktober - 2021

Nästa projekt #1





Kung Bore kommer med stormsteg, och jag behöver verkligen få igång styrningar till dom två elementen som saknar det.

Rotade igenom lådorna och hittade lite prylar innan barnen leverarar.

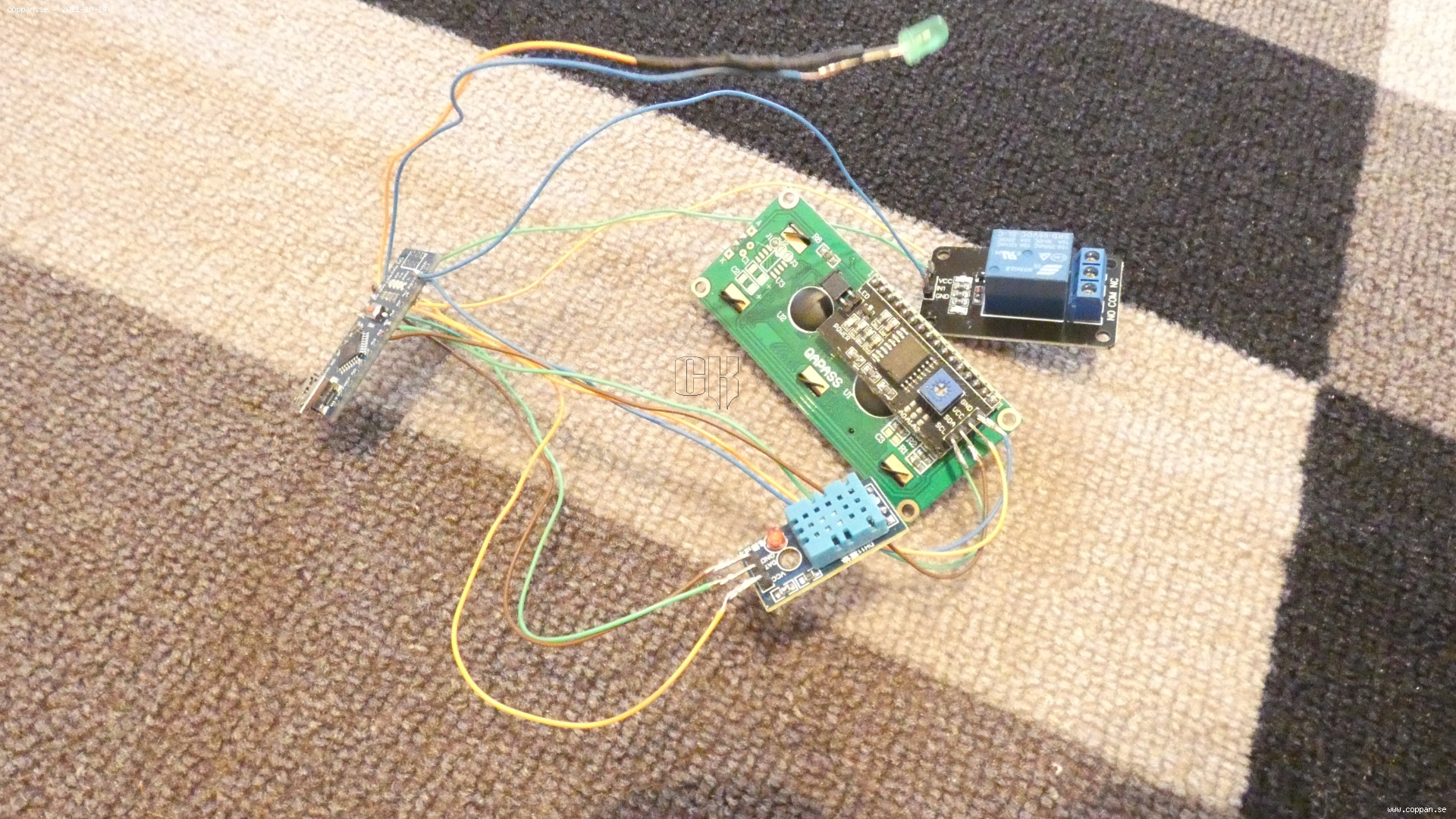

En Arduino Nano, ett 230V Relä, en grön lysdiod, en 1602/IC2 två raders LCD Display, en DHT11 Temp/Fukt sensor och en tre vägs brytare plus lite motstånd.

Coppans Blogg



Inget fancy.. Visar Aktuell Temp, önskad temp och luftfuktighet och har tre lägen. 18/20/22C via brytaren.
Grön lysdiod blinkar varje gång temperaturen avläses, eller lyser hela tiden när elementet är på.

Nackdelen med DHT11:an är att den har rätt så låg precision.. +/- 2C. Men den är billig och den gör sitt jobb.. Det är ju inte Chernobyl jag styr precis.

Coppans Blogg
Kommentarer på "Nästa projekt #1"
Den 23:e Oktober - 2021

IRobots - IR bygge #3





Färdig "prototyp". Original kostar ~500:- .. Detta bygget kostar väl 50-60:-

Coppans Blogg



Coppans Blogg



Reglaget för räckvidden/styrkan inkopplad och klart.. Färdig att testas.. Ska bli intressant.. Eller inte..

Funkade klockrent, men reglaget som reglerar styrkan verkar inte göra särskilt mycket.
Roboten verkar hålla sig ~20cm runt den oavsett vad jag satt styrkan på.
Kommentarer på "IRobots - IR bygge #3"
Den 22:e Oktober - 2021

IRobots - IR bygge #2





Första beta testen av mina moddade "no go zones".. Dom reagerade iafl på IR dioden, alltid en bra början.

Coppans Blogg



Innehållet strippat och ersatt med en Nano.
Kommentarer på "IRobots - IR bygge #2"
Den 21:e Oktober - 2021

IRobots - IR bygge #1





Fick min tradera vinst i dag och plockade i sär en. Tänker bara sno lådan, dioden, reflektorn och reglaget för att justera om den ska funka som vägg eller "no go zone" + reglerar styrkan på dioden.

Coppans Blogg



Vann tre stycken. Men jag behöver bara två så jag offrar en för labb.
Kommentarer på "IRobots - IR bygge #1"
Den 18:e Oktober - 2021

Nästa projekt.





Tänktre bygga 2st styrningar till el-elementen i vardagsrummet och pojkrummet.

Coppans Blogg



Coppans Blogg



Denna gången tänkte jag lyxa till det och sätta displayer på dom för att visa temperatur, driftstid (förbrukning) och kanske luftfuktighet . Blir det bra så kommer det att sitta en sån har på varje element.

Inget avancerat, men det kommer att bli en knapp för att skifta mellan två temperaturer.. te.x 20C och 18C.
Har säkert 4-5 klockkort liggandes, så automatisk dag/nattsänkning kanske det också blir..

Varför ska det vara 20C i vardagsrummet på natten eller när man inte är hemma?
Kommentarer på "Nästa projekt."
Den 9:e Oktober - 2021

Årlig översyn.





Kung Bore kommer med stormsteg, så det är dacks att ge ett av mina mest använda Arduino projekt lite kärlek.. Dvs motorvärmarstyrningen.

Coppans Blogg



Nytt batteri till klockan, och anpassat koden för styrningen till det gångna årets "erfarenheter".

Justerat start tiderna lite och lagt in variabla tider för hur länge den ska köra beroende på temperaturen ifall jag jobbar hemma te.x så värmaren inte går max tiden i onödan.
Kommentarer på "Årlig översyn."
Den 2:e September - 2021

Dagens fix och trix.

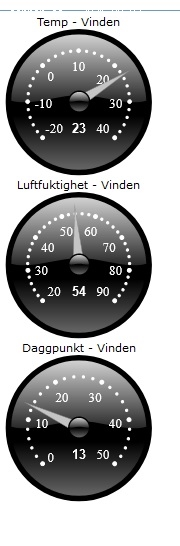

Temp/fuktgivaren på vinden har inte gett några värden sen några månader tillbaks. Dacks att fixa till det!

Coppans Blogg



Ny givare på plats.

Men dioden indikerar bara att den får matning. Föredrar att den indikerar när givaren avläses i stället.

Coppans Blogg



Så.. Allt ser ok ut igen..

Coppans Blogg



Visade sig att det inte var givaren utan brott på signalkabeln.
Det är därför jag föredrar att dioden indikerar när givaren läses av.
Att den har ström går alltid att läsa med multimetern.
Kommentarer på "Dagens fix och trix."
Den 1:e April - 2021

Gammalt projekt (Piratradio).





Hittade detta i projektlådan när jag letade efter lite saker, och drog på smilgroparna en aning.
Kom på att jag en gång byggde en FM sändare på 100MHZ bandet (typ piratradio) men som jag aldrig fortsatte med eller använde.

Mest ett "proof of concept" projekt och det var faktiskt jäkligt kul att bygga den.

Krävdes en hel del funderingar, klurande och programmering innan det funkade och det tog nog en iafl en veckas kvällstider för att få till allt.
Förstärkaren och sändaren var inte helt billiga heller, och det tog ett tag att hitta några med bra kvalitet och som fått bra omdömmen.

Skulle vilja påstå att det är lika bra kvalitet på ljudet som på vilken P kanal som helst ifrån denna.
Iafl när man sitter i bilen.

Coppans Blogg



Komplett med FM stereo sändare och förstärkare på 6W.

Lådan hade 12V in för sändaren, förstärkaren, och en konverterare till 5V för Arduinon och till ett externt USB uttag för att driva tex MP3 spelare/mikrofon.

Så det gick både spela musik och prata om man ville.

Coppans Blogg



Lådan har en 80mm fläkt med övervakning på varvtal och temperatur.

Stannade fläkten i lådan, eller om temperaturen i lådan blev för hög så stängdes strömmen av till sändaren och förstärkaren.
När antingen tempen sjunkit eller fläkten slutat larma så startade allt igen.

Bara att koppla in ett batteri och ställa undan någonstans..

Coppans Blogg



Som sagt.. Gjorde den bara för att det var kul och använde den aldrig mer än en gång för att testa.
Skulle tro att 50-80:talets radiopirater hade köat för att få köpa denna..

På den tiden så måste dessa varit en stor nagel i ögat på vissa eftersom det innebar att man kunde kringå makten till den information som sändes ut till folket, och man la stor kraft på att stoppa det..

Precis som man gör i dag med "alternativ media". Vad är egentligen "alternativ media?!

Coppans Blogg



http://jvnforg.dreamhosters.com/radiohistoria/pirat1.htm

https://sv.wikipedia.org/wiki/Piratradio_i_Sverige
Kommentarer på "Gammalt projekt (Piratradio)."
Den 17:e Februari - 2021

Nytt projekt(?)..





Den smarta ringklockan..

Byggde för många år sedan en sensor till baksidan som varnar om någon är inom ~1-2 meter från dörren.
Har funkat klockrent i snart 3-4 år, både sommar som vinter..

Under åren så har jag köpt säkert 4-5 olika sorters ringklockor till dörren, men alla har slutat att funka efter ett tag. Tänkte bygga något liknande den jag har, har fast med både knapp(?) och sensor.

Behöver fylla på förråden lite..

5 pcs Pyroelectric IR Infrared PIR Motion Sensor Detector Module HC-SR501 Arduino:

Coppans Blogg



3x Nano ATmega328 V3.1 Board Arduino Kompatibel 5V CH340G USB Chip:

Coppans Blogg



2425pcs Metal Film Resistors 1% 1/8W Assorted Kit Assortment Set 97 Values:

Coppans Blogg
Kommentarer på "Nytt projekt(?).."
Den 30:e September - 2020

Nästa projekt..

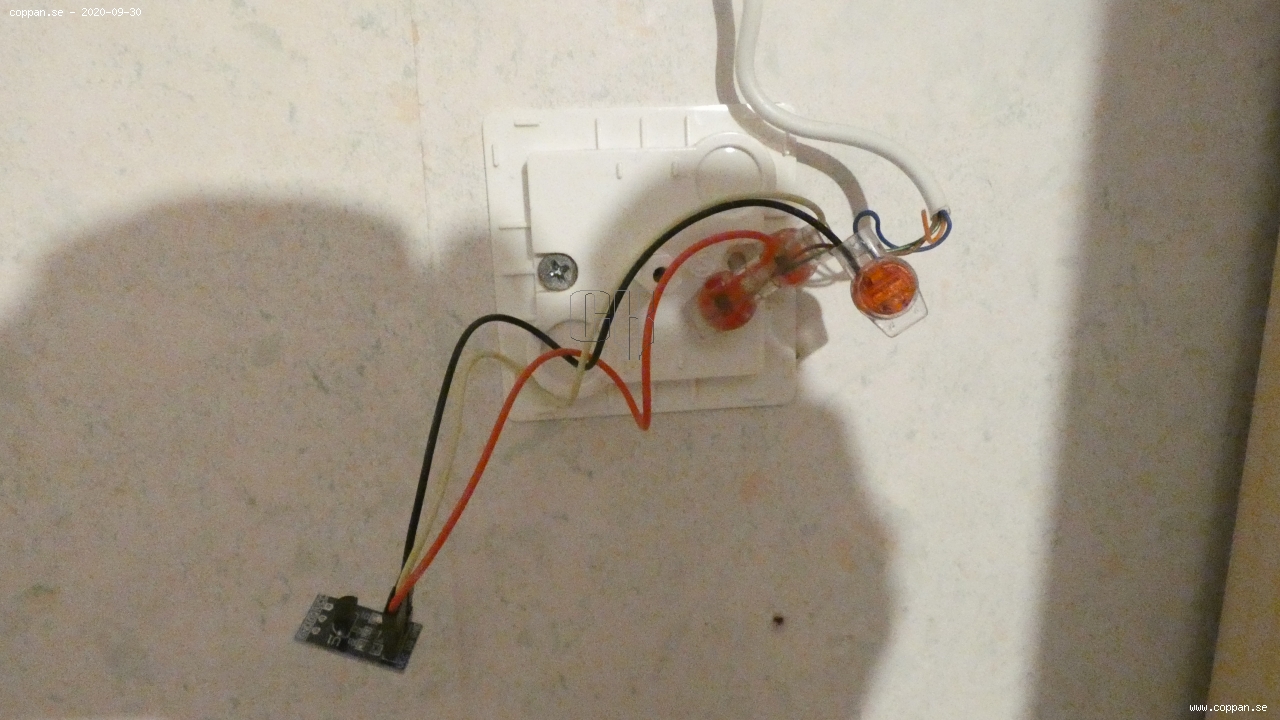

Måste få "snurr" på min styrning till värmepumpen igen.. Har inte varit i gång på två år(?).

Coppans Blogg



Funkar inte att låta pumpen själv styra tempen när det flexar som det gör nu.

Coppans Blogg



Kommentarer på "Nästa projekt.."
Den 5:e Maj - 2018

Givare.





Tänkte sätta upp en givare till som mäter ljuset per dygn (hur långa dagarna är).
Kan vara intressant och det ända som egentligen saknas.

Coppans Blogg



Kommentarer på "Givare."
Den 5:e April - 2018

Vind.





Vindvarnararen till min "Friendly-Clock" fick nya vingar.
Kina plast och sol verkar inte trivas ihop.

Coppans Blogg



Coppans Blogg



Bonusbild.. Granlund von der hest (Alias Ärke) in action.

Coppans Blogg
Kommentarer på "Vind."
