Den 31:e Augusti - 2023

Funkar inte.



Nää.. Får tänka om lite. Antingen byta hela setet mot nåt annat vilket är ett j*kla jobb.
Filtret längst till höger ska vara igenmökat, men det till längst till vänster ska fortfarande vara kritvitt om allt funkade som det skulle.

Coppans Blogg



Kolfiltrena har en topp med packning.

Coppans Blogg



Jag snor dom från dom filterna jag bytt och sätter på bomullsfilterna, som saknar dom.

Coppans Blogg



Sista chansen för dessa filterhållare.. Funkar det inte så åker dom ut.
Kommentarer på "Funkar inte."



Den 31:e Augusti - 2023

Solpaneler - Summering.



Dacks att summera kostnaderna för solpanelsbygget...

Hade garanterat blivit billigare att köpa tre elverk till.
Men det blev ytterligare ett kul projekt som man förhoppningsvis inte kommer att ha nytta av i framtiden.

Stativ:

Kätting 5 mm Galvad = 269:-
Multistolpe 70 x 70 mm - 1,5 m = 119:- * 4 = 476:-
Skruvkrok 60 mm = 35:-
Vagnsbult 10x140 mm = 40:-
Träskruv TRX 5x25 mm = 43:- * 2
Träskruv TFX 5x60 mm = 38:- * 3
Träskruv TFX 6x80 mm = 45:- * 3
Regel Impregnerad 45 x 220 mm - 3,6 m * 2 = 410:-

Kostnad stativ = ~1620:-


Solpaneler:

Solpanel Z-fästen 12 st = 169:- * 3 = 507:-
OKIO Vikbar mobil solpanel 100 watt = 1706:-
Solkontakt Y-gren parallell = 161:- * 2 = 322:-
DOKIO 100W 18V monokristallin solpanel = 1050:- * 4 = 4200:-
Mc4 kontakter 10 par = 150:-
SeKi Y-kontakt 3-vägs Y-kontakter = 178:-
Solar crimptång set för 2,5/4/6 mm = 314:-
MC4-grenkontakter = 90:-
Thlevel Solpanelskontakt till XT60 adapterkabel 1m = 167:- * 2 = 334:-
OliYin 2 par Amass XT60-kontakt = 133:- * 2 = 266:-
Thlevel 20A 12 V/24 V styrenhet för solladdningsregulator = 220:-
LINSYRC 2 stycken XT60 parallellkontakter = 96:-
RIIEYOCA XT60 hane till XT60 honkontakt 1m = 136:-
FULARR 20 st premium XT60 kontakt = 126:-
102 stycken ringkabelskor, kabelkontakter = 100:-
Kopplingsdosa 80x80 mm = 40:-
Universalsilikon FA165 Transparent = 40:-
Strömbrytare 2 Polig = 199:-
MC4-grenkontakter, solpanelskontakter Y gren = 90:-

Kostnad solpaneler = 9114:-


Batteribank:

Batterier 12V = 300:- * 4 = 1200:-
2 stycken batteribrytare 12 V/24 V = 160:-
JatilEr Inline säkringshållare 12 V 5 st = 127:-
Rörkabelskor 140 kabelskor set 70 st = 144:-
Bestine Inline-effektbrytare för solinverterarsystemskydd 30A = 130:- * 2 = 260:-
Cantonape Ströminverterare, 800 W/2 000W = 620:-
Lågspänningskabel 12/24 V, 4,5 mm = 259:- * 2 = 510:-
Lågspänningskabel 12/24 V, 3,5 mm = 179:-

Kostnad batteribank = ~3718:-

Total kostnad = 13522:- varav solpanelerna stod för ~5250:-

Vilket är åt hvete för mycket egentligen, men det är ju min hobby också.
Kommentarer på "Solpaneler - Summering."



Den 31:e Augusti - 2023

Testbänken.



Allt riggat för test.. Bara en sak som saknas... SOL!!!

Coppans Blogg


INTE som det kommer se ut när jag labbat klart..

Coppans Blogg



Men på Lördag ser det ut att bli bra väder..
Kommentarer på "Testbänken."



Den 30:e Augusti - 2023

Splitter.



Bytte splittrarna på stammen som går ut till panelerna mot dessa nu när jag ökat på med en till..

Coppans Blogg



Känns som om dessa är lite kraftigare och tål lite mer belastning(?). Om inte annat så har dom hål så man kan fästa dom i stativet.

Coppans Blogg



Hann iafl börja på ett fäste till splittrarna innan det blev för mörkt för att se något.

Coppans Blogg



Fortsättning följer.
Kommentarer på "Splitter."



Den 30:e Augusti - 2023

Sista panelen på plats.



Den sista panelen leverarades i dag.
Nu är det fullt. Började givetvis regna typ 5 minuter efter man slutat jobba som vanligt.

Coppans Blogg



Men nu sitter den där iafl, men nu har det fasen varit mulet i över en månad i streck.
Skulle vara kul att se nån statistik över elproduktionen denna regionen från el som kommer från solen.

Coppans Blogg



Nu återstår bara att hitta den bästa placeringen på tomten och fundera på vad jag vill göra med den mobila panelen.
Kommentarer på "Sista panelen på plats."



Den 28:e Augusti - 2023

Amperemätare.

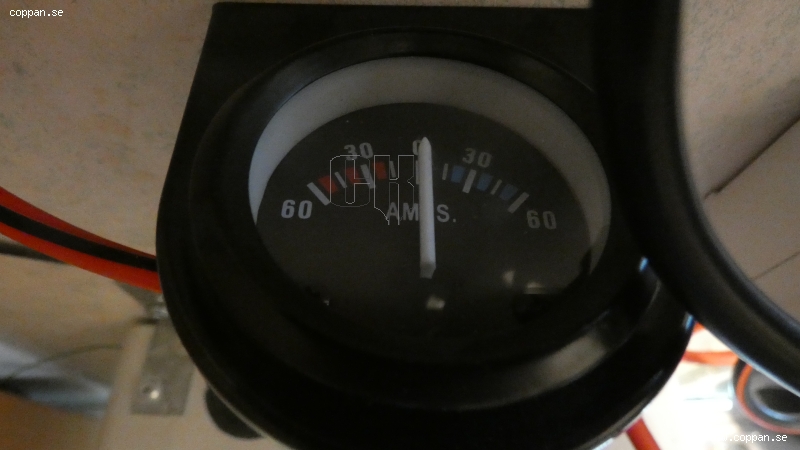

Kom på att denna låg i projektlådan. Billigaste skräpet man kan hitta. Vad visar ens det första vita strecket?! 10A?, 15A?, 20A?

Coppans Blogg



Ja..... Undrar hur mycket som krävs för att den ska flytta på sig. Men batterierna är fulladdade just nu.

Coppans Blogg



Som vanligt när man trixat och fixat så är klockan 20:00, och solen är borta, så panelerna ger antagligen nada just nu.

Nästa vecka så ska nog allting vara på plats..

1. Klarar den att driva det jag vill utan att dränera batterierna.

Svaret blir nog antagligen nej på den frågan, regulatorn är inget annat än en batteriladdare.

2. Hur länge kan det snurra på enbart batterier.

Återstår att se.

3. Hur mycket kräm ger panelerna vid full sol.

Lär jag aldrig få reda på. Tror regulatorn drar ner till max 10A till batterierna(?).

4. Klarar panelerna att ladda batterierna fullt på en dag.

Svar nej, inte om regulatorn bara ger 10A. Men det måste jag kolla upp..
Den genomsnittliga laddningstiden för ett tomt bilbatteri med en vanlig laddare på 12 volt och 10 ampere är ungefär 4 till 6 timmar.

Oavsett vad.. Den här regulatorn är rent skräp.
Kommentarer på "Amperemätare."



Den 28:e Augusti - 2023

Genomföring.

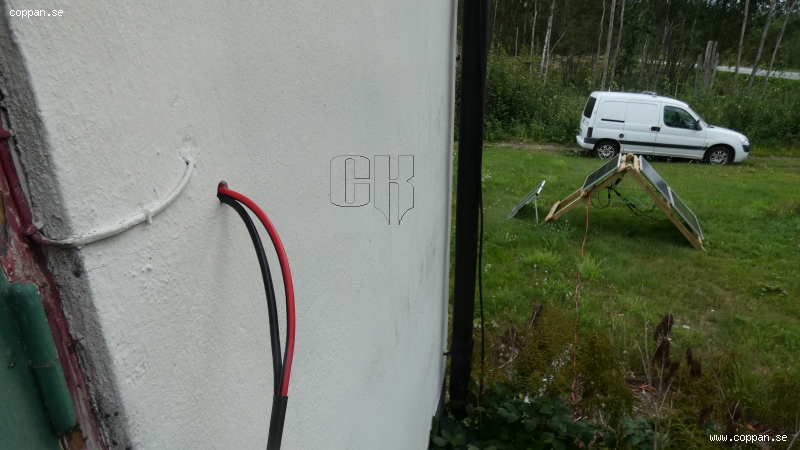

Blev en runda till Jem & Fix efter lite prylar. Silikon, kopplingsdosa och dragavlastare.

Coppans Blogg



Nånting sånt här kanske.. Kanske kortar ner kablarna lite när jag testat mer.

Coppans Blogg



Får testa och se hur det funkar.. Annars så får jag hitta på något annat. 100% bättre än tidigare iafl..

Finns ju sådana här.. Men kontakterna är ändå blottade. Kanske inte lika mycket iofs.

Coppans Blogg



Sen så finns det ju öppningsbara IP klassade lådor också..

Coppans Blogg



Dom sista prylarna till stativet kommer i slutet på veckan.. Sen så ska det bli intressant att verkligen testa vad allt levererar.
Kommentarer på "Genomföring."



Den 27:e Augusti - 2023

Dacks #2



Hittade en brytare i projektlådan som jag glömt bort..

Coppans Blogg



Ser inte ut som det kommer bli i slutändan, men en brytare är iafl på plats. Dock för 230Volt.. Men den får sitta där tills jag hittar en bättre.
Den 27:e Augusti - 2023

Dacks #1



Förr eller senare var det ju tvunget.

Coppans Blogg



Och helt plötsligt så var man inne och klampar på "fasta installationer" marken. Och det är ett stort "No No"..

Men batteribanken kommer aldrig vara kopplad till panelerna om det absolut inte krävs.
Dvs strömmen är borta, och då anser jag att det är en form av "nödsituation". I normala fall så kommer den alltid att stå på nätladdning.

Panelerna är aldrig inkopplade när jag inte är hemma!

Coppans Blogg



Får bli nån form av dosa från Biltema och lite silikonlim nästa gång man är inne i träsket.

Coppans Blogg



Coppans Blogg



Coppans Blogg


Den 27:e Augusti - 2023

Ett batteri till #3



En sista touch för att få den lite stabilare.

Coppans Blogg



Ska troligtvis kompletteras med att spännband eller nåt.

Coppans Blogg



Vad har jag missat på TV:n denna helgen?

Coppans Blogg



Blev faktiskt helt ok.. Utseendemässigt vet jag inte, men jag ska ju inte ha sex med den precis.. Men funktionsmässigt riktigt bra.
Undrar hur många miljoner gånger man kan ladda en mobil med 250AH? whistle

Sommarprojektet börjar att närma sig sitt slut.. Undrar vad nästa blir.
Kommentarer på "Ett batteri till #3"



Den 27:e Augusti - 2023

Ett batteri till #2



Helt plöstligt så hade jag ingen bra plats för inverten längre.

Coppans Blogg



Tog spillbitarna från stativet och gjorde en liten hylla som jag la ovanpå. Inte helt perfekt, men det funkar.
Kommentarer på "Ett batteri till #2"



Den 27:e Augusti - 2023

Klädförrådet.


Behöver nya hörselkåpor.. Mina gamla radiokåpor föll i bitar förra gången. Fick bli ett besök på favoritstället "Ullareds Lantmän".

Coppans Blogg



Passade på att fylla på klädförrådet lite också. Tyckte dom här verkade schyssta.. Och "CAT" brukar ha bra kvalitet.

Byxa Stretch CAT Operator Svart:

Coppans Blogg



Operator Flex Pant är designade för att följa med dina naturliga rörelser och gör det bekvämt att röra sig fritt. Strategiskt placerade fickor gör att du kan ha dina saker nära till hands när du arbetar.
Sydda i stretchtyg med andningsförmåga i klassisk rad modell, som göra att de passar bra över dina kängor eller stövlar.


Flanellskjorta Egnared 3300 Vit:

Coppans Blogg



Klassisk Flanellskjorta i mjukt borstad bomull med modern passform.
Material: 65% Bomull 35% Polyester vikt 160 g/m2.
Kommentarer på "Klädförrådet."



Den 26:e Augusti - 2023

Månadstesten.



Dacks att värma upp elverket igen så den inte mökar ihop.

Coppans Blogg



10 timmar på timräknaren, men bara en av dom i skarpt läge. Vilket iofs är bra antar jag..

Coppans Blogg



"Mini elverkskollen" funkar klockrent.

Coppans Blogg



Kommentarer på "Månadstesten."



Den 25:e Augusti - 2023

Ett batteri till #1



Gick ner i källarn och snodde batteriet till "The Alamo" (dieselvärmaren + laddhyllan).

Coppans Blogg



Nu sitter där 4 stycken 63AH batterier. Borde öka batteritiden till 6 timmar, men det får bli ytterligare ett besök hos batterileverantören (Nybro bildemontering). Dom undrar väl vad fasen jag håller på med.

Blir väl det 5:e batteriet till samlingen.

Coppans Blogg



"The Alamo"...

Coppans Blogg



Coppans Blogg



Testade att plugga in en värmefläkt till invertern för att se vad den klarar.. Den drev faktiskt fläkten i högsta läget tills automatsäkringen
löste ut. Så den funkar. kanske skulle valt 40A i ställlet för 30A.

En 40A säkring klarar 480 Watt, och invertern ska klara 800 Watt konternuerligt så det får bli en automatsäkring till..
Den jag har flyttar jag, och byter ut bladsäkringen på laddsidan.
Kommentarer på "Ett batteri till #1"



Den 25:e Augusti - 2023

En solpanel till.




Ytterligare en panel dök upp i dag.

Coppans Blogg



Coppans Blogg



Kikar man noggrant så är det lite snett och vint.. Men som sagt.. Det är ingen rymdfärja.
Men jag känner mig nöjd med resultatet. Skicka mig resultatet på ditt bygge innan du kritiserar mitt.

Får det bli den 4:e och sista på stativet.

Coppans Blogg

Kommentarer på "En solpanel till."



Den 24:e Augusti - 2023

Solpaneler - Väderstreck.



Fick direkt kommentarer om att man ska sätta dom i söderläge.. Och ja. Rent solmässigt så levererar dom som bäst i söderläge.

Men jag gjorde en lösning som passar MIG bäst, och MIN tomt bäst.
Jag testade mig fram (i nästan en månad) och hittade en lösning som passar MIG bäst och som fyller MINA behov, och MINA ändamål.

Solceller i sydost eller sydväst = 6% mindre jämfört med söderläge.
Solceller i ostläge och västläge = 20% mindre jämfört med söderläge.

Coppans Blogg



https://sveasolar.se/sv-se/solceller-vader-vaderstreck

För mig är det inte värt att jaga dom där extra 20%:en med allt vad det innebär i pengar och jobb.

Det skulle vara ett stativ som kan flyttas och stuvas undan, och plockas fram vid behov, men som ändå ger så mycket som möjligt.

Och det har jag nu.. Det var liksom hela grejen. Jag ska ladda 3-4 batterier, inte driva huset på dom.
Kommentarer på "Solpaneler - Väderstreck."



Den 23:e Augusti - 2023

Test igen.



Mulet ute som vanligt men panelerna som dom står nu levererar 7 - 7,5A till batterierna.
Men det går inte att avgöra hur bra det funkar utan riktig belastning på invertern.

Coppans Blogg



Fick ett pling från posten i mobilen att den 3:e fasta panelen har skickats och kommer på fredag.

Coppans Blogg



Måste läsa på lite mer hur dom här regulatorerna tänker/funkar..

Det finns tre inställningar man kan sätta.. "Float voltage", "Boost voltage" och "Low voltage disconnection".
"Low voltage reconnect" bryter bara strömmen ut från regulatorn direkt för att skydda batterierna. Har inget med laddningen att göra.

Float voltage:

Float voltage is the voltage at which a battery is maintained after being fully charged to maintain that capacity by
compensating for self-discharge of the battery.
Boost Voltage:

This option of charging is suitable when the battery needs charging
just after battery discharge. When the battery discharges, its terminal voltage falls. The battery charges at a faster
rate on the application of boost voltage.

Varför låter den spänningen till batterierna sjunka under 13.8V under belastning?

Den ligger alltid på 12.5V-12.6V när batterierna dräneras. Borde den inte "boosta" och fläska på allt den har liksom?
Men när jag stänger av inverten igen så j*klar hoppar den upp i "boost" läge..

Båda regulatorerna beter sig likadant.. Så nån tanke måste ju finnas bakom.
Kommentarer på "Test igen."



Den 22:e Augusti - 2023

Stativ till solpaneler #7



Ja... Snygg är den inte, men perfekt 45 graders lutning.
Plats för två paneler till, och en till är på väg (hoppas jag.. Den skulle skickats i går).

Coppans Blogg



Undrar hur mycket det krävs för att välta den. Väger s*tan. Kände hur kotorna trycktes ihop när jag kånkade ut den på tomten.
Står inte där den ska stå sen, men ryggen pallade inte mer. Kommer säkert få nytta av det i morrn, men nu står sk*ten där iafl.

Ångrar fortfarande att jag köpte det mobila kitet i detta läget. Men, men..

Coppans Blogg



Inte optimalt med paneler åt två väderstreck kanske..
Men planen/tanken är ju att minst en sida har sol hela tiden under dagen och båda under en stor del av dagen när solen står högt.

Kanske är helt fel tänkt(?).
Kommentarer på "Stativ till solpaneler #7"



Den 22:e Augusti - 2023

Stativ till solpaneler #6



Bygget går vidare oförtrutet.. Men nu känner jag mig hyffsat färdig.
Nu återstår det att se om min ide funkar. Panelerna är ju tänkta att sitta platt mot ett tak, inte på ett trästativ med öppna sidor te.x.

Coppans Blogg



Fy fasen.. Det är inte panelerna som kostar.. Det är allt runtomkring.

Coppans Blogg


Bara kättingen (galvad) kostade över 250:-


Kätting 5mm Galvad = 269:-
Multistolpe 70 x 70 mm - 1,5 m = 119:- * 2
Skruvkrok 60 mm = 35:-
Vagnsbult 10x140 mm = 40:-
Träskruv TRX 5x25 mm = 43:-
Träskruv TFX 5x60 mm = 38:- * 3
Träskruv TFX 6x80 mm = 45:- * 3

Vilket landar på 874:- .. Plus nån hundring eller två för felköp/feltänk/ändrade planer.
Kommentarer på "Stativ till solpaneler #6"



Den 21:e Augusti - 2023

Stativ till solpaneler #5



Nu är det nästan klart.. Fixade plankan för panel #3 och förstärkte med lite mer skruv.

Saknas bara en kedja eller nåt så den inte kan fälla ut sig mer när den står på plats, men att det ändå går att justera vinkeln på den och
fälla ihop den.

Coppans Blogg



Stabil som attan.. Men jag kommer nog aldrig orka flytta den när panelerna sitter på.
Panelerna väger ~5,5 kilo styck och den är svintung och otymplig redan som det är.

Alla kopplingar ska vara IP67 klassade, så sk*ten får stå ute året runt.. Skulle det bli storm så går det ju alltid att bara välta den.

Coppans Blogg


Plats för ytterligare en panel om jag vill, och känner jag mig själv rätt så kommer det hamna en där vad det lider..

Den optimala lutningen beror på var i landet du bor. I södra Sverige är den optimala lutningen cirka 40 grader och för norra
Sverige är den cirka 45 grader. Ligger lutningen mellan 15 och 60 grader är det några procent lägre utbyte jämfört med optimal
lutning. Med andra ord, lutningen är i regel inte så viktig.
Siktar väl på ~45 graders vinkling då.. Enklast att mäta.

Sen så väderstrecket. Nu pekar ju panelerna åt var sitt håll.. Men jag får väl labba lite och flytta runt dom tills jag får mest effekt
och vara nöjd med det. Dom ska ju bara hålla batterierna laddade, inta driva någonting direkt.


Coppans Blogg



Dom hade ett erbjudande som varade några timmar till så det fick bli en panel till för ~300:- mindre än ordinarie pris.
Den 20:e Augusti - 2023

Stativ till solpaneler #4



Gjorde den så den är 5 CM bredare på varje sida än vad panelerna är.
Skulle sk*ten välta i nån storm så tar iafl inte panelerna emot om den lägger sig på sidan.

Coppans Blogg



Blev nog rätt ok ändå.. Tror den lutar max ~0,5 CM om den står på plan yta.

Coppans Blogg



Men nu får det vara nog för i kväll.. Ekorrehjulet måste snurra, och träskruvarna tog slut.
Kommentarer på "Stativ till solpaneler #4"



Den 20:e Augusti - 2023

Stativ till solpaneler #3



Satte i gång.. Och givetvis första kvällen med klar himmel och full sol.. T-shirten är helt dyngsur.
Upptäckte att måtten på panelerna inte stämmer överens med beskrivningen på nätet, så det blev inte helt som jag ville ha det.

Coppans Blogg



Kommer inte bli perfekt, men det är ingen rymdfärja jag bygger precis, och gräsmattan är knappast plan den heller.
Fäller ut den på trappen och sätter upp panelerna med vattenpasset, sen så får det bli som det blir.

Coppans Blogg



Den kommer säkert att luta lite när man ställer upp den. En sak är säker.. Den kommer väga s*tan.
Vilket iofs är bra för funktionen, men inte för Coppans rygg..
Kommentarer på "Stativ till solpaneler #3"



Den 20:e Augusti - 2023

Stativ till solpaneler #2



Fästena monterade.

Coppans Blogg



Hela huset ser ut som en byggarbetsplats.. Måste bli klar med detta snart.

Coppans Blogg



Mulet just nu, men regulatorn visar 2.1 Ampere ut från panelerna till batterierna, men då är dom ju fulladdade och ingen last på invertern.

När jag satte på invertern och en 150W halogen lampa så peakade den på ~12A..
Då vågade jag inte använda min gamla regulator längre (klassad till 10A). Vet inte om den brinner upp, eller bara reglerar ner uttaget från den.

Så visst funkar grejorna.
Kommentarer på "Stativ till solpaneler #2"



Den 20:e Augusti - 2023

Inköpsrunda.



Coppans Blogg



Funderar lite på hur jag vill ha den.. Antingen en panel på varje sida, eller båda på den ena.

Coppans Blogg



Sätter jag en på varje sida så har alltid en av panerna sol. Men jag kommer säkert komplettera med en panel till vad det lider, så jag sätter nog båda på den ena sidan och fyller på den andra sidan med en till nästa månad.

Tanken var först att göra en simpel konstruktion som man lätt kunde vrida, fälla ihop och ställa in.

Men sk*ten kommer bli så pass stort och tungt så jag får ta höjd för att göra något som alltid kommer att stå ute.
Den kommer gå att vrida på, och i värsta fall kånka in om det blir storm eller nåt.. Men inget man dansar runt med precis.
Den 19:e Augusti - 2023

Uppriggat.



Gjorde en "adapterkabel" så den mobila panelen kan pluggas in på matarkabeln. Vill inte sabba den som sagt.

Coppans Blogg



300 teoretiska Watt (och ~17A).

Har varit riktigt mulet hela dagen givetvis.. Fortfarande sur för att den nya regulatorn inte visar hur många Ampere den skickar in. Volten säger ju inte ett p*ss om hur mycket dom levererar.

Coppans Blogg



Det står ju "AH" på reklambilden.. Synd att den andra regulatorn bara var på 10A. Den hade fler funktioner och inställningar plus visade mer vad den höll på med. Om den underhållsladdade eller inte mm, mm.

Dessutom så tycker jag den nya ligger lite väl högt på volten när batterierna borde vara fulladdade. Ligger oftsast på 14.4V, även fast jag satt "float" (underhållsladdning) till max 13.8V. Nää.. Jag tycker inte om denna regulatorn alls.

Iom att jag inte ser hur många Ampere den levererar så känns det inte bra. Den kanske ligger och pumpar på 14.4V och allt vad panelerna levererar fast batterierna är fulladdade.

Hittade den här..

Coppans Blogg



Inte samma anslutningar som min gamla.. Men displayen och symbolerna ser likadana ut.
Kommentarer på "Uppriggat."



Den 19:e Augusti - 2023

Stativ till solpaneler #1




Går framåt.. Sakta men säkert..

Coppans Blogg



Alternativet var att köpa en gängstav, eller vagnsbultar.. Men dom var bara 140mm långa, men klart mycket snyggare.

Coppans Blogg



Fick bli så här.
Kommentarer på "Stativ till solpaneler #1"



Den 18:e Augusti - 2023

Riktiga verktyg #3



Regulatorn fick lite fetare kablar.

Inte klar med ställningen ännu, men blir det sol i morrn eftermiddag så kan jag ställa dom mot väggen (i dubbel bemärkelse).

Coppans Blogg



Ska bli j*kligt intressant att se vad man kan kräma ur panelerna.

Tjohooo! Gratis ström.... Ja, eller hur..

Coppans Blogg

Kommentarer på "Riktiga verktyg #3"



Den 18:e Augusti - 2023

Riktiga verktyg #2




Som det skulle varit från början..

Men man lär sig hela tiden och det är väl det livet handlar om.
Våga ta chanser och misslyckas, men lära sig av det, och göra inte om samma misstag två gånger.. Annars så kommer man aldrig någonstans.

Coppans Blogg



Nu är jag nöjd med matarkabeln.. 100% vattentäta kopplingar. Kompletterar med lite litiumfett så fort jag hittar vart jag lagt det.

Coppans Blogg



Men det mobila kitet vill jag helst inte röra. Får se om två paneler räcker för mina behov innan jag ger mig på det.

Coppans Blogg



Beställde ett tiopack till av dessa MC4 kontakterna.. Kommer att använda dessa till precis allt hädanefter.
Kommentarer på "Riktiga verktyg #2"



Den 18:e Augusti - 2023
A CkWare Production. Copyright 1996 - 2023. NightMode - Where Do You Wanne Sleep Tonight?

Sidan tog 0.7 sekunder att skapa.

Du kommer INTE från en mobil enhet. Du använder SSL
