Tråden "Värmepump vs Arduino".

Den 14:e Januari - 2014
Elmätare vs Arduino


Såååå.. Nu börjar det likna nåt.. I stället för displayen så fick jag tag i en RGB lysdiod som indikerar pulser och status.

Nu återstår bara att skicka in det i en databas så jag kan skapa grafer över datat.
Måste kalibrera sensorn också.. Förbrukar knappast 1 KwH i minuten :)


Den 2:e September - 2014
Värmepump vs Arduino #1

Håller på att sätta dit en tempgivare i utblåset på pumpen för att kolla vilka tider och hur länge den går, osv.
Offrade min sista utegivare, men det blir snyggare.

Coppans Blogg


Allt som lyser, låter eller ger nåt livstecken går att övervaka
Den 2:e September - 2014
Värmepump vs Arduino #2

Coppans Blogg



Meningen var att kabeln skulle gått neråt, men sen kom jag på att det fanns ett hål redan borrat till larmet.
Får snygga till sen.. Måste få till koden, annars kan jag inte sova sen.

Coppans Blogg



Inte så snyggt änsålänge. Sitter två givare på den. Den ena går till en referens termometer och den andra till Arduinon.

Detta har inget med strömförbrukningen att göra, bara för att få ett hum om hur ofta pumpen startar och hur länge den går.
Den 12:e September - 2014
Värmepump vs Arduino #3


Satte ju en tempgivare i utblåset på värmepumpen för att kunna se när den jobbade eller inte.
För att få en så exakt avläsning som möjligt så satte jag dit en givare till precis brevid innedelen.

Coppans Blogg



Skiljer det mer än 2 grader mellan dom så antar jag att pumpen arbetar.

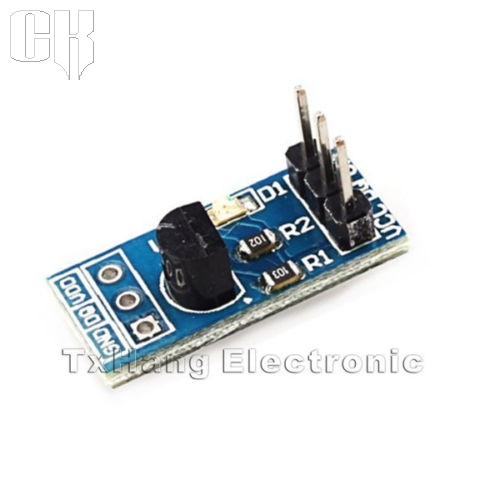

Inte så snyggt att ha givarn på utsidan av dosan, men det sitter en lysdiod på den så jag ser när den läser av tempen och den ger en mer exakt avläsning än när den skulle sitta inkapslad.

Coppans Blogg



Den 16:e September - 2014
Värmepump vs Arduino #4


Slängde ihop lite bråte idag och började skissa på hur en fjärrstyrning av pumpen skulle kunna se ut.

Coppans Blogg



Pump = Vad pumpen är satt på.
Temp = Den faktiska rumstempen och sen (börvärdet).

Börvärdet går att ändra med knapparna på displayen och som det är nu så läser den av tempen varje halvtimme och kan max justera 1 grad upp/ner per halvtimme.

Räckvidden på IR sändaren verkar vara i stil med kom o hjälp mig tyvärr och tempgivarn måster flyttas till det rum som är längst bort.

Detta har heller inget med strömförbrukning att göra. Men för att hålla 20C i rummet längst bort måste pumpen kanske stå på 23C (eller mer beroende på hur kallt det är ute så klart).


Den 17:e September - 2014
Värmepump vs Arduino #5


Koden till styrningen av pumpen verkar funka helt ok.

Coppans Blogg



Skippade lysdioden. Visar displayen < eller > så är tempen lägre eller högre än föregående avläsning.
en * visar att tempen är oförändrad. D = Dagläge (20C) och N = NightMode (18C).

La till lite extra kod för att styra fläkthastigheten också, men jag lyckas inte hitta rätt kommandon att skicka än så länge.

Coppans Blogg



Slut på kulodosar på classe, men kabeln och givaren är flyttat till sovrummet. I morse när jag vaknade så var det 19C i sovrummet, ska bli intressant o se i morrn när man vaknar.
Lill-lördag = Dax för en iskall
Den 18:e September - 2014
Värmepump vs Arduino #5


Snyggade till IR sändaren till pumpen en aning.

Coppans Blogg



Fixade till koden så att fläkten går ner på min. när tempen är över satt värde.
Skiljer det mer än 2C så får pumpen en extra "boost" på +- 1C max per halvtimme.
Den 8:e Oktober - 2014
Värmepump vs Arduino #6


Eftersom Arduinon vet Tempen i sovrummet så är det väl logiskt att låta den slå av/på elementet där när pumpen inte räcker till längre.

Tänkte använda mig av en sån här:

Coppans Blogg



Fixade även till koden för styrningen så att den inte skickar kommandon till pumpen
om Tempen ligger på satt värde + att grundtempen går att öka/minska via panelen och nollställs inte efter "NightMode" (8 timmar). Dvs när man själv höjt/sänkt tempen
Den 9:e Oktober - 2014
Värmepump vs Arduino #7


Medans "vanligt" folk satt i soffan o glodde på tv:

Byggde ihop styrningen till ett element i kväll som ska dra i gång ifall luftpumpen inte orkar med längre.

Coppans Blogg



Coppans Blogg


Dosan är brandklassad ifall dom kinesiska barnen hadde en dålig dag
Måste fixa en snygg låda till alltihop snart
Fixade till koden så att 21.8 grader inte blir 21, utan avrundas korrekt till 22.
Den 13:e Oktober - 2014
Värmepump vs Arduino #8


Coppans Blogg



Kortade alla kablar till rätt längd och spikade dom med klammrar.
Skruvade fast dosan till elementet snyggt och testade så elementet slår av och på som det ska.

Fixade koden:

* Ifall tempgivarn skulle sluta funka så låses pumpen på 20C automatiskt och inget skickas till den.
Blir ju lite jobbigt om tempen är 0C i rummet liksom. Elementet slås på tills dess inbyggda termostat stänger av det. Efter 10 felavläsningar så startas arduinon om igen.

* Gränsen för när elementet ska dra i gång är valbart via panelen.
1-5= starta när diffen är högre eller lika med x grader.

* Om NightMode är aktivt så sker inga ändringar av börvärdet förrens det blir inaktivt igen.
Man kan ju vilja åka iväg och låta tempen sjunka under tiden, eller få svalare i sovrummet på natten.

Displayen:

Pump= Vad pumpen är satt på.
C= Nedräknig i timmar tills "NightMode" slås av, eller tempdiff om NightMode inte är på.
!= Elementet på påslaget.
Temp= Tempen i sovrummet.
N = Börvärdet, eller W= önskad temp när den inte är uppnådd.
Blå LED = kallare än satt temp.
Röd LED = varmare än satt temp.
LED av = tempen uppnådd.
Blinkade grön = skiten jobbar som den ska.

NightMode = tillfällig ändring av temperaturen.

Får väl anse projektet som klart. Lite justeringar blir det väl när Kung Bore kommer på allvar.
Ska bli intressant och se hur skiten beter sig när det verkligen är kallt.
Vad blir det härnest?
Den 30:e Oktober - 2014
Värmepump vs Arduino


Märks att det blivit kallare. Värmestyrningen funkar perfekt. I dag när jag kom hem var det exakt 21 grader i sovrummet och pumpen var ställd på 29.

Coppans Blogg



Coppans Blogg



4C ute och pumpen står redan på 29 (max är 30)
Vid minusgrader så kommer pumpen antagligen inte att orka värma "hela" huset längre.
Den 18:e November - 2014
Värmepump vs Arduino #9


Kom hem i dag och panelen blinkade rött.
Elementet hade kickat i gång när kontakten med tempgivaren slutat funka.

Coppans Blogg



När jag bytt givaren så hamnde pumpen och elementet i en "raise condition", där pumpen gav upp.

Fixade koden:

Om elementet är i gång så får pumpen en extraknuff med 1 grad. Bör fixa problemet.
Sänkte också gränsvärdet när pumpen får en extra knuff till en grads skillnad mot satt temp.

Vid omstart så sätts uppdateringscykeln till 15 min. Efter en timme så sätts den på 60 min vilket borde göra att pumpen "hinner i fatt" om den startas om.

Oavsett vad man gör på panalen så skickas inget förrens nästa cykel.

Vid omstart så körs 10 cykler så att pumpen startar i ett bra startläge jämfört med tempen i rummet.
Den 25:e November - 2014
Värmepump vs Arduino


Tillbaks till ritbordet. Det funkar inte med en timmes cykler när tempen faller med 1 grad/timme eller mer som den gjorde i eftermiddag.

Coppans Blogg



Känns som en utegivare skulle vara på sin plats, så man kan känna av hastiga förändringar..
Tillbaks till 30min cykler så länge.

En av dom största farhågorna jag hade när jag valde denna pumpen var att endel klagat på gasbrist i dom förfyllda (SC) modellerna.

Coppans Blogg



I dag när jag var ute o kikade så var det ett fint isband över ca 95% av pumpens flänsar, så jag antar att den jobbar som den ska. När jag väl fick fram kameran så hade den avfrostat.

Ångrar att jag inte la mer jobb på att isolera slangpaketet. Tror man har mycket att vinna där.

Den 10:e Februari - 2015
Värmepump vs Arduino #10


Tro det eller ej.. Men det blir faktiskt antagligen sommar i år också.

Coppans Blogg



Satte dit en switch för att kunna skifta mellan till sommar / vinter läge.
T.e.x starta en fläkt, sätta anläggningen på kyla osv.. osv..
Vore ju rätt så coolt att kunna styra takfläktarna på sommaren whistle
Den 11:e Februari - 2015
Värmepump vs Arduino #11


Som sagt. Sommaren lär väl dyka upp, och pumpen har ju ett avfuktningsläge.

Coppans Blogg



Haffsade dit en luftfuktighetssensor lite snabbt.

Lilllördag... Dax för en iskall
Den 13:e Juni - 2017
Temp. Projekt.


Arduinon som samlar alla temperaturer gav upp för nån vecka sen, men jag har inte orkat bry mig.
Skulle rengöra luftpumpen i kväll och kikade på min referens givare.. Visade 50+ grader.

Coppans Blogg



Och mycket riktigt.. Skiten var glödhet.

Coppans Blogg



Hoppas det bara är givaren eller controllerkortet som gett upp.. Har tyvärr inga extra liggandes på
hyllan. Ska testa att bara koppla ur den och se om skiten hoppar i gång igen.
