Tråden "Laddhyllan".

Den 19:e December - 2023
ECO-WORTHY Solpanel, 25 watt.


För kommande projekt.. Storleken är nästan skrattretande om man jämför denna med mina andra.

Coppans Blogg



MEN. Den var billig och ska klara ett batteri på iafl 20 Ah vilket jag har typ 5 stycken av nu eftersom hela huset går att köra på antingen
elverk eller UPS.

Coppans Blogg



En "kul" eller tragisk grej jag märkt..
Solpaneler har dykt upp längs hela vägen jag kör in till träsket, men ingen panel jag sett har varit borstad från snö..
Den 14:e Januari - 2024
Solpanel - The Alamo.


Postisen levererade det sista som behövdes till den lilla panelen som ska ladda "The Alamo" i källaren.

Coppans Blogg



Denna lilla panelen ska ge 25 watt ut (2A) vilket inte kommer att räcka för att ladda batteriet fullt på en dag om man tömmer det.

Coppans Blogg


Men en bra början.
Den 19:e Januari - 2024
Mini-panel.

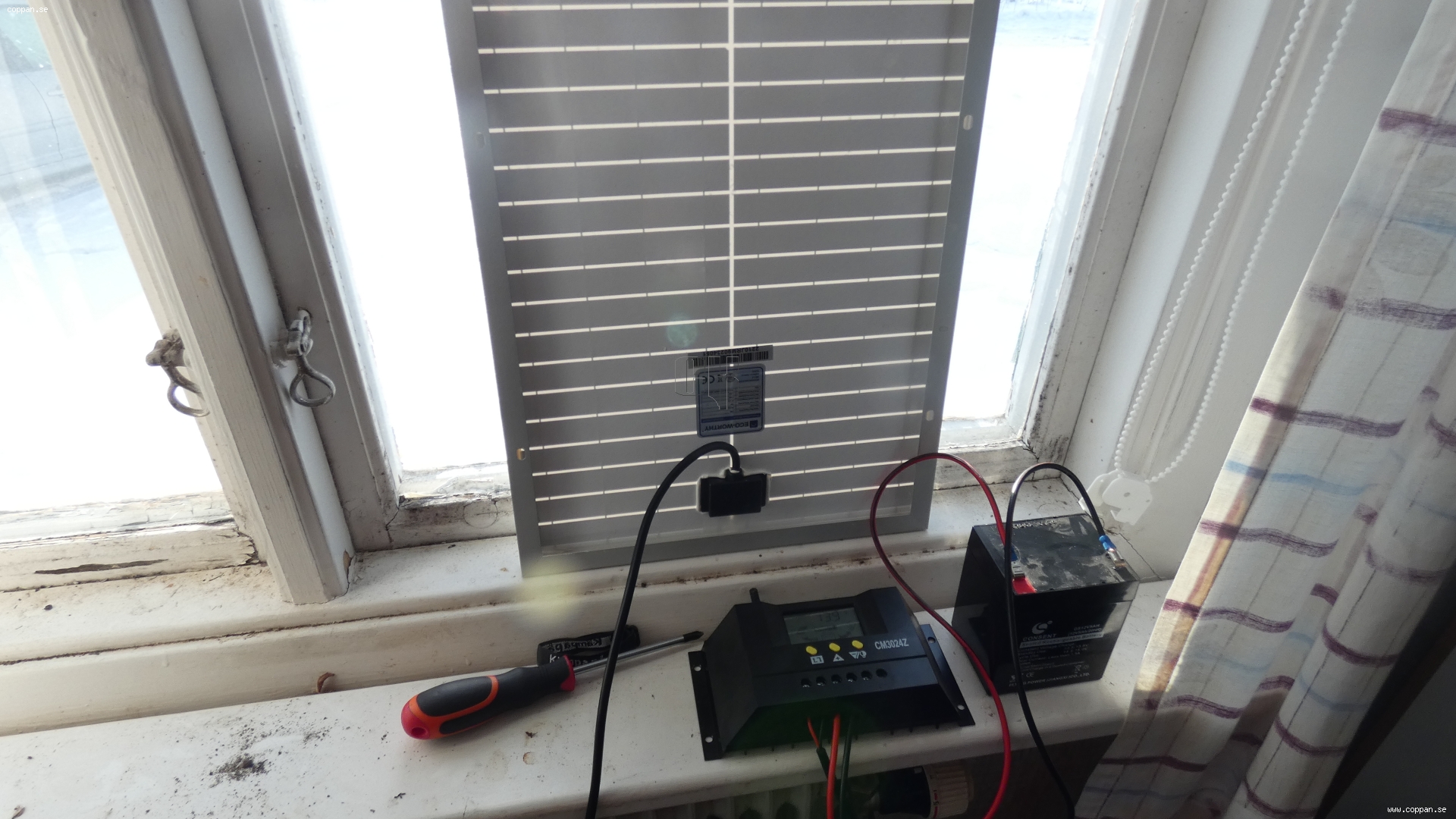

Slängde upp den lilla panelen i fönstret bara för att testa grejorna.
Snöt ett ful-batteri från en av UPS:erna för regulatorn tänder inte upp på enbart paneler..

Coppans Blogg



Billigaste PWM regulatorn dom har på Amazon, men den har fler funktioner än min halvdyra som sitter på "solcellsparken".
Ska klara 30A, men det ska jag nog inte testa utan att ringa brandkåren och förvarna innan..

Tror jag gav 140:- för den och 360:- för panelen (inkl. frakt). Det dyraste om man räknar med funktion är fästena (dom kostade 185:- ).

Coppans Blogg



Tanken är att beställa ytterligare en panel och komma upp i 50 Watt sen.
Den 22:e Januari - 2024
En liten panel till..


Fick bli ytterligare en liten panel för enbart en räcker inte för det jag kommer att behöva. Om ens två kommer att göra det.

Coppans Blogg



Coppans Blogg



Nu bör "The Alamo" kunna bli helt självförsörjande.
Den 28:e Januari - 2024
En liten till..

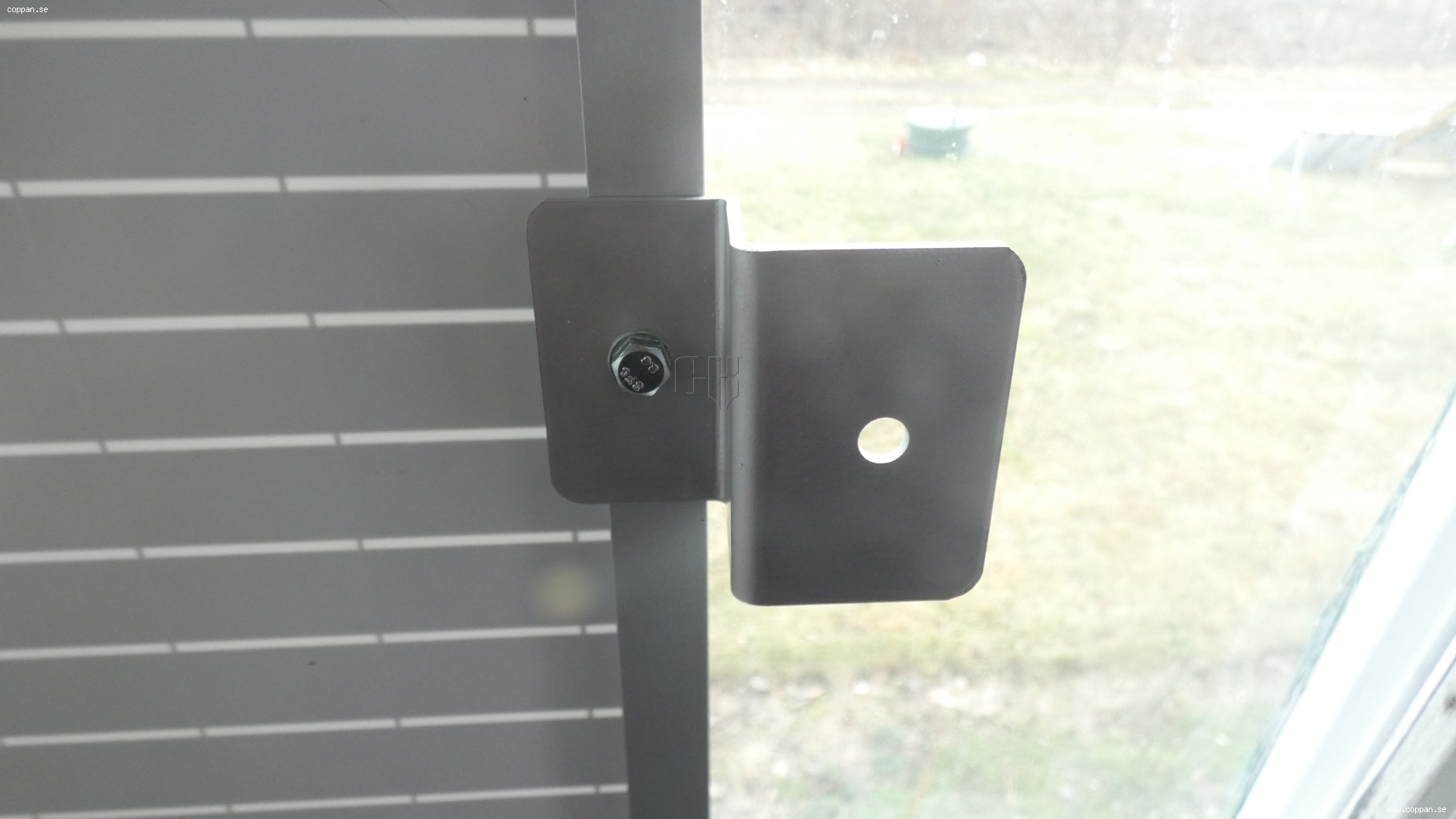

Den andra minstingen dök upp på trappen förut. Fästena är ju större än panelerna.

Coppans Blogg



Totalt 50 Watt och ~3 Ampere kommer bli i minsta laget, men att smälla upp en stor panel kommer att bli asfult.

Coppans Blogg



Just nu så sitter det ett 20 Ah:s finbatteri i hyllan och det är också i minsta laget om den ska driva dieselvärmaren också.
Den 30:e Januari - 2024
Snyggade till lite.


Tråk tisdag..

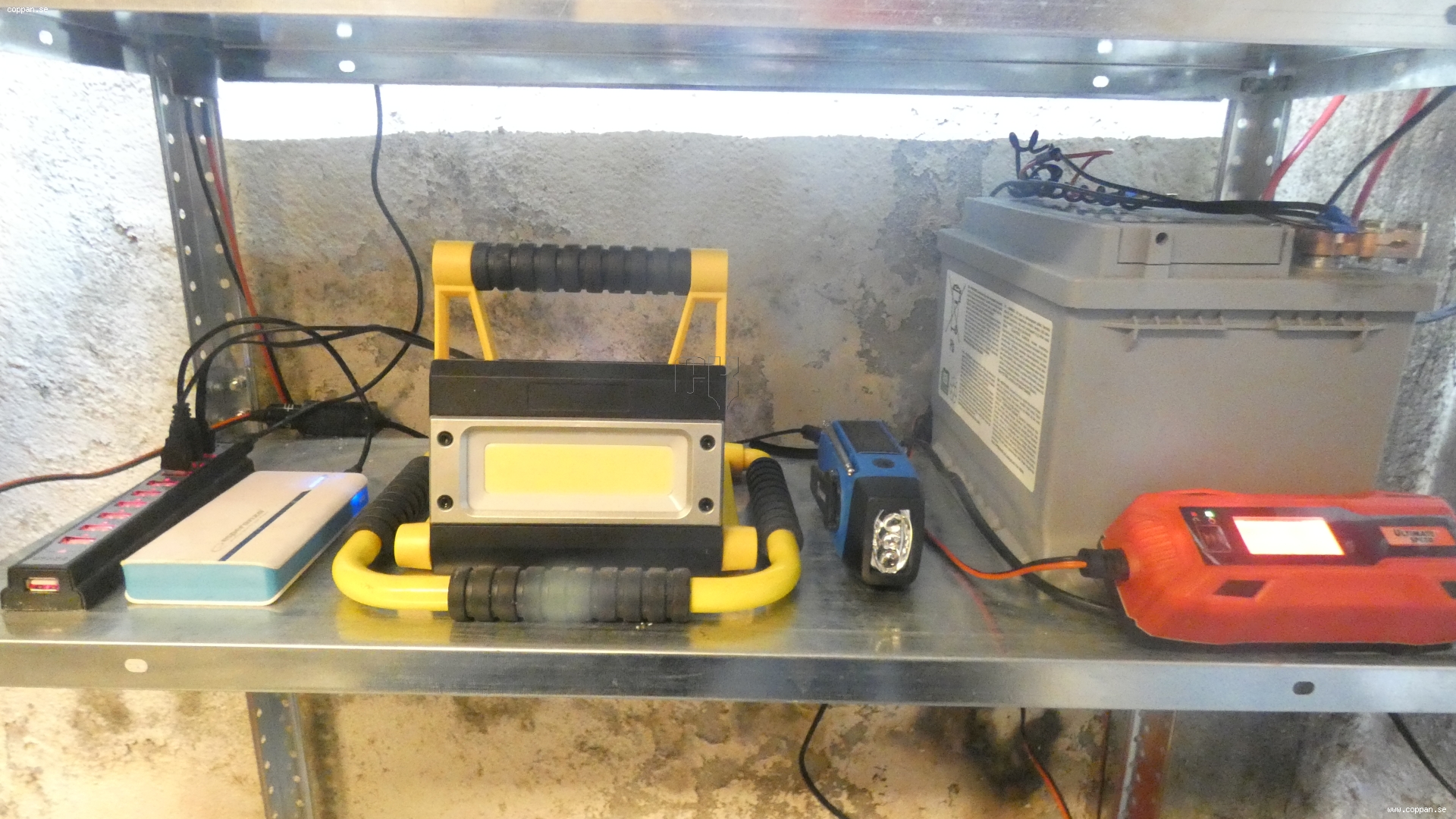

Snodde batteriet som suttit i gamm-peggan och bytte ut fin-batteriet på laddhyllan i källaren och möblerade om lite..

Coppans Blogg

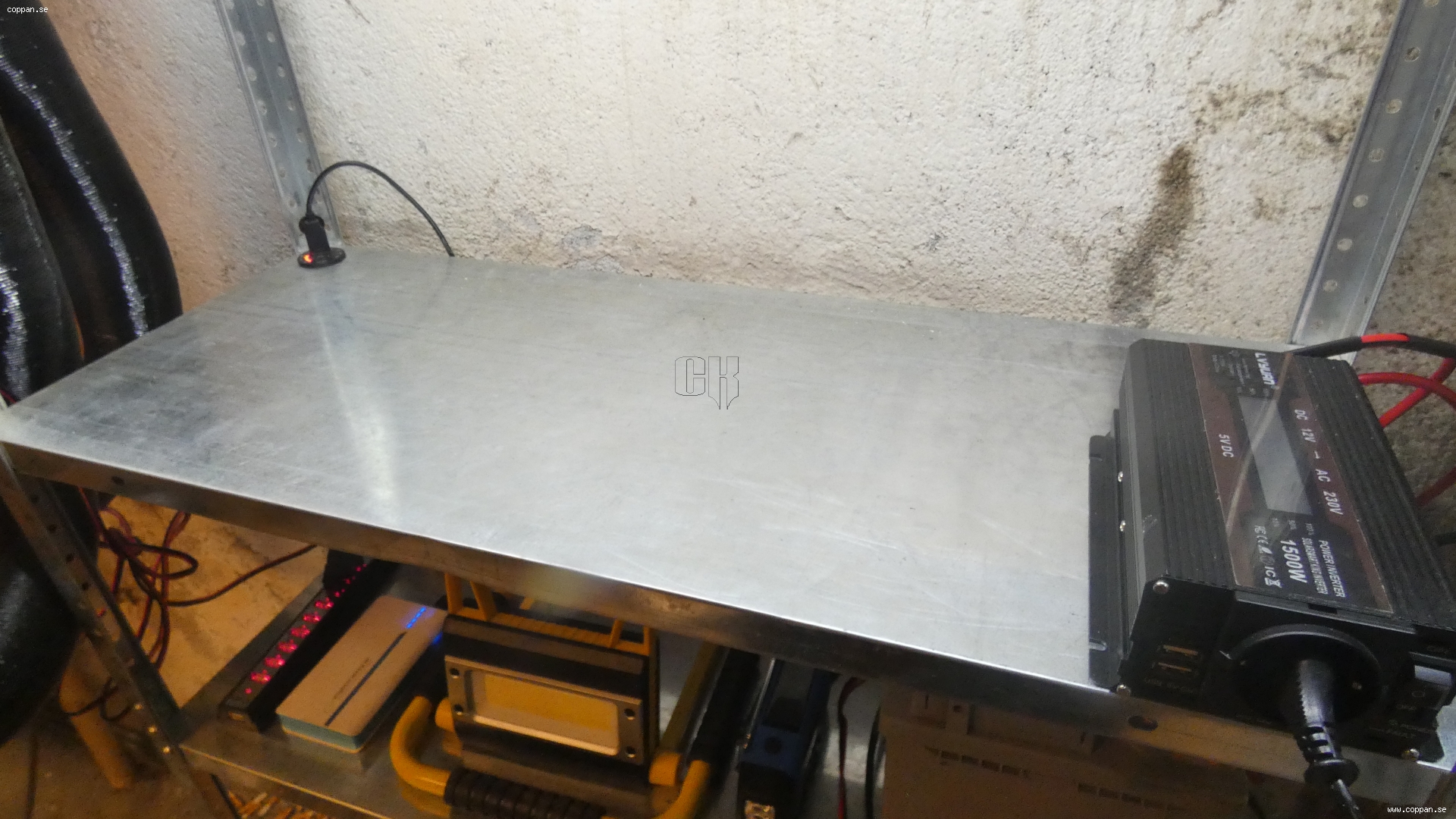

Gott om plats för fler prylar..

Coppans Blogg



Tanken var att hyllan skulle både ha plats och kapacitet för att svälja precis allt man behöver ha laddat i huset.
Inverten ska klara 750W konstant och korta toppar på 1500W, och det bör räcka i 230 Volts väg till det som inte går på 12 Volt..

Nu ska bara dom små panelerna upp och sen så är det klart.
Den 31:e Januari - 2024
Laddhyllan.


Regulatorn till dom små panelerna på plats i hyllan.

Coppans Blogg

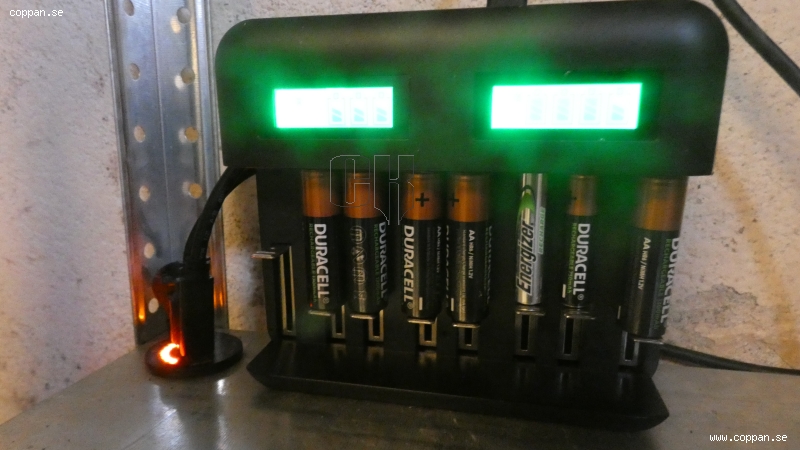

En laddare till fick sin plats. Har några fler som ska flyttas ner.

Coppans Blogg



Det jag saknar är en laddare till mina pannlampor som funkar på 5 Volt så det fick bli en sån här.

Coppans Blogg


Den 3:e Februari - 2024
Minstingarna monterade.


Coppans Blogg



Det skulle inte göra ont med en till.
Den 4:e Februari - 2024
Minstingarna monterade #2


Drog om lite så laddarna drivs av regulatorn i stället för direkt från batterierna, annars så visar den inte ett skvatt om vad den håller på med.

Coppans Blogg



Maxade på 0.6 Ampere, men då är allting fulladdat iofs.

Coppans Blogg


Den 5:e Februari - 2024
Laddhylan - Ommöblering.


Funderade lite..

Om nu panelerna max ger ~3 Ampere och dieselvärmaren drar mer än så utan att man ens använder den så kommer dom aldrig funka vettigt..

Coppans Blogg



Möblerade om lite bland UPS:erna och snodde ett 10AH fin-batteri som får driva laddarna i stället och det stora batteriet får leva på enbart på nätladdning.

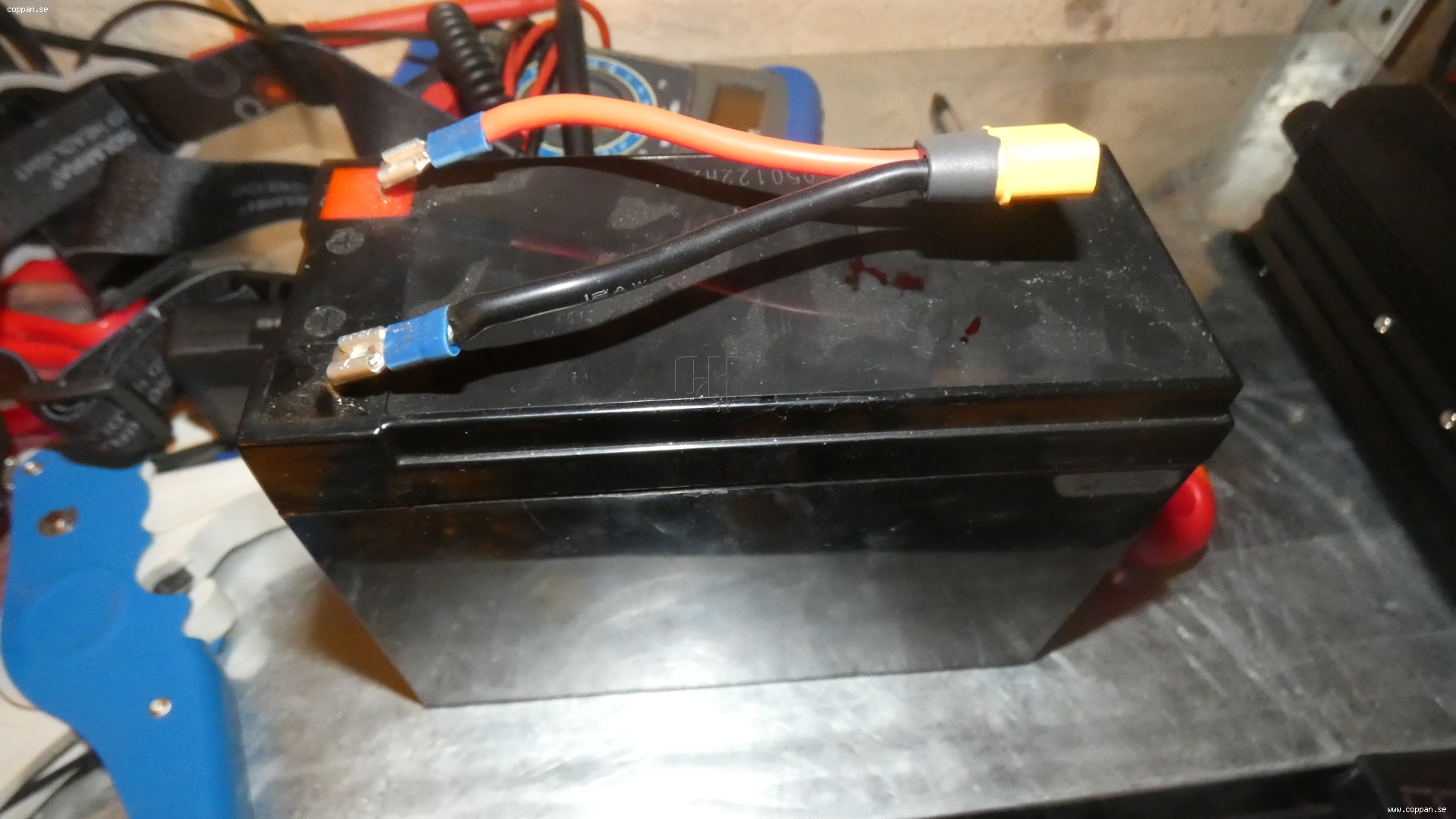

Satte dit två XC60 kontakter mellan batterierna så jag kan alltid skifta fram och tillbaks enkelt igen.
Hittade dessutom en voltmätare i projektlådan som jag satte direkt på panelerna..

Coppans Blogg



Laddaren till bl.a pannlamporna kom i dag dessutom..

Coppans Blogg



Var lite skeptisk mot denna PWM laddaren, men efter lite google och tuben så verkar alla vara nöjda med den..



Men.. Tydligen så cirkulerar det två olika varianter av denna. En riktig, och en fake variant.



Den här lär sluta som den andra "fake" regulatorn..

Coppans Blogg



Två USB portar till blev det också.

Coppans Blogg


Den 7:e Februari - 2024
Laddhylan - Ommöblering.


Får inte ut något vettigt ur den gamla regulatorn.. Ser inte ens att den gör något alls. Kanske 3A inte räcker för att den ska göra nåt?

Coppans Blogg



Fick bli en snabbis och koppla in den första med lite sockerbitar och XC kontakter. Tyvärr så går det inte att köpa dessa lösa. Dom följer bara med i paket..

Jag chansar på denna i stället. Den är gjord för små batterier och liten effekt..

Coppans Blogg



Och en sån här eftersom den saknar display.

Coppans Blogg


Den 13:e Februari - 2024
Ny regulator i laddhyllan.


Tråk-tisdag och inget i kabelväg kvar i projektlådan så det fick bli lite improvisering med högtalarkabel och sockerbitar så länge..

Coppans Blogg



Önskar att barnen kunde göra modellspecifika manualer nångång..

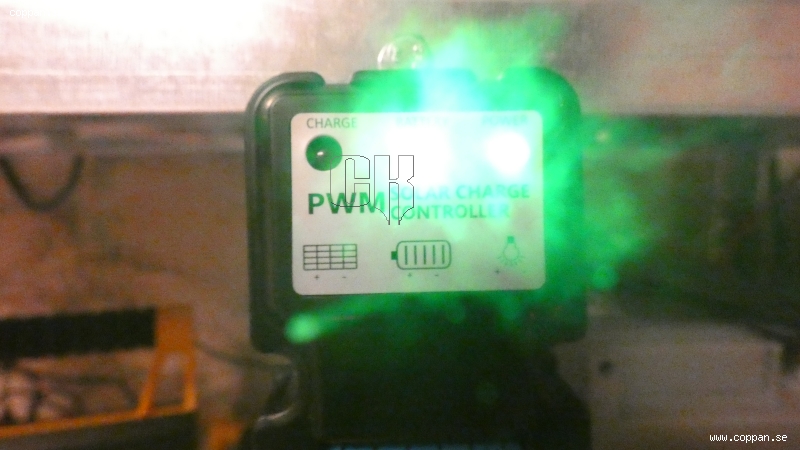

Båda dioderna lyser grönt, men enligt manualen så ska mittendioden bara kunna vara släckt, eller lysa rött men utseendet skiljer sig lite mellan dom så det kan vara en med två färger (röttt och grönt)..

Får väl utgå från att grönt iafl betyder något bra..

Volt/Ampere mätaren hade ingen manual alls, men jag tror att jag lyckades hitta rätt info på nätet från en liknande modell.
Den skulle tända upp vid 3 volt, men det gör den inte. Snarare vid 5-6V..

Coppans Blogg



Men jag har aldrig sett att nån av displayerna tänts upp så jag tror inte ens att panelerna gett nån ström alls.
Får gå ut och kolla i plinten och kolla så jag inte missade något i mörkret när jag satte upp dom..

Men oavsett vad så tror jag att denna regulatorn kommer att funka bättre med uppsättningen jag har i laddhyllan.
Den gamla stora drar väl mer än 3A bara för att tända upp.
Den 15:e Februari - 2024
Ny regulator i laddhyllan #3


Labbade runt lite och satte mätare i varje ände för att se hur den beter sig exakt vid olika spänningar även om man med en knapp kan växla mellan in/ut på kortet.

Coppans Blogg



Mitt lilla Kina-labb-nätagg vägrade ge mer än typ 8 Volt ut med denna inkopplad så jag tror den drar en j*kla massa och jag har bara 3 Ampere att spela med..

Men jag vill ha dom där medans jag justerar in den och den verkar att fungera. Vid allt över ~4.5 Volt så håller den sig stadigt på det värdet jag sätter (i detta fallet 13.8 Volt)..

Nästa steg blir att koppla in den på panelerna och se vad den gör om spänningen stiger över 13.8 Volt..

Iom att det är en step-up så borde den aldrig kunna ge mindre än vad den får, så om min teori stämmer och dom kinesiska barnen fick
frukost den dagen så borde spänningen klättra uppåt när panelerna ger max och landa på ~20 Volt eller stanna på 13.8V..

Om panelerna ger 20 Volt ut så måste regulatorn dra ner laddspänningen för ett 12 Volts batteri laddas väl aldrig mer än 14.4 Volt?
Sätter den till 14.5 Volt ut, för mer än så kommer väl aldrig behövas(?)..

Min stora regulatorn stänger av laddningen av om spänningen överstiger 19 Volt, så jag antar att denna gör detsamma.

Coppans Blogg


Den 19:e Februari - 2024
Lite prylar..


Fick bli en runda till Bilfela efter lite saker som jag kommer att behöva..

Coppans Blogg




Den 21:e Februari - 2024
En liten till #1


Får knappt ut någonting från dom små panelerna, men man är ju aldrig hemma på dagarna och kan se hur dom beter sig vid olika tidpunkter och vart solen står..

Nu har det ju varit mulet i snart en månad och iom att dessa är så pass små så är det antagligen väldigt viktigt att dom hamnar rätt men dom sitter mot söder så dom borde ge mer än vad dom gör..

Coppans Blogg



Men.. Om jag väl får till det så vill jag iafl ha runt 4 Ampere för att kunna göra något vettigt med dom. Börjar ångra att jag valde
dessa små paneler, men det skulle bli ett budget bygge som jag kunde fylla på och om dom hade levererat så hade det funkat klockrent.
Den 21:e Februari - 2024
En liten till #2


Såååå. Nu borde det fasen räcka. Eller nu får det räcka rättare sagt..

Nu sitter det där 3 * 25 Watt som tillsammans ska kunna ge 4.5 Ampere ut och det är lika mycket som en av dom stora panelerna ger.

Coppans Blogg


Måste byta ut alla skruvar mot några som är längre till helgen. Alla hål/skarvar är tätade med silikon förresten.

Solpaneler = 360:- st.
Fästen = 181:- (för 12 st)
Regulator = 150:-

Den 23:e Februari - 2024
En liten till #3


Äntligen sol i eftermiddag och det ser klockrent ut. Nytt rekord från minisarna..

Coppans Blogg



23 Volt ut vilket iofs är lite skumt för dom ska max kunna ge 20 Volt(?).
Har en display i varje ände på step-up modulen, och båda visar samma voltantal så den kan inte jobba just nu.

Coppans Blogg



14.5 Volt på batteriet. Den sista decimalen försvann konsigt nog på bilden. Börjar att likna något helt klart..

Får jag bara till det så jag kan ladda allt jag har i huset i form av batterier utan att ha en nätladdare inkopplad så är jag nöjd och det är ju inte så att man laddar alla batterier hela tiden varje dag precis.
Den 24:e Februari - 2024
En liten till #4


Blev inget bra..

Kablarna jag hade var alltför styva, men nu sitter där allt som ska vara där i slutändan förutom en display som visar volten på batteriet..

Coppans Blogg



Nu återstår bara att flytta ner resten av laddarna jag använder och koppla loss den från batteriladdaren och ser hur det funkar.
Fortfarande inte nöjd med vad panelerna levererar. Dom borde ge mer med tanke på att dom alla sitter på södersidan av huset.
Den 2:e Mars - 2024
Solpaneler - The Alamo.


Fixade så det mobila kitet kan kopplas in till laddhyllan ifall man behöver mer kräm..

Coppans Blogg



Tanken med denna var ju just att man skulle kunna flytta runt den.

Coppans Blogg



Coppans Blogg

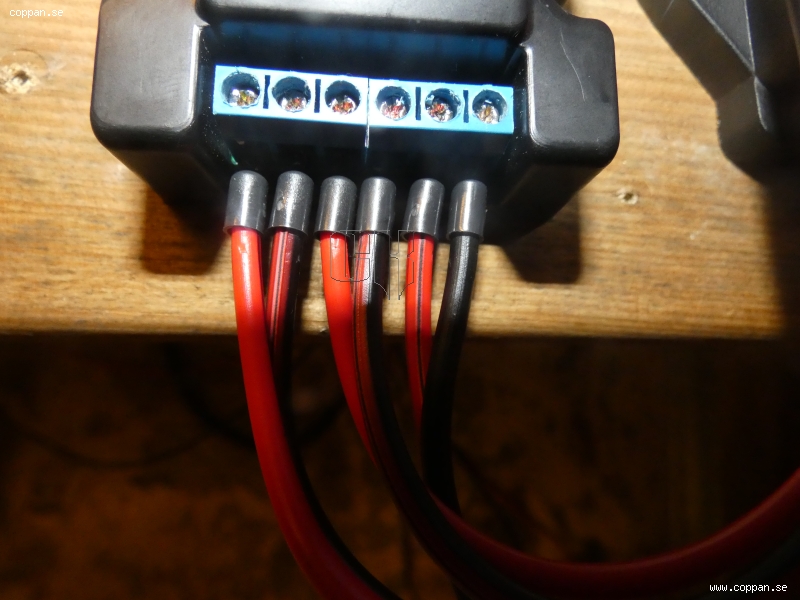

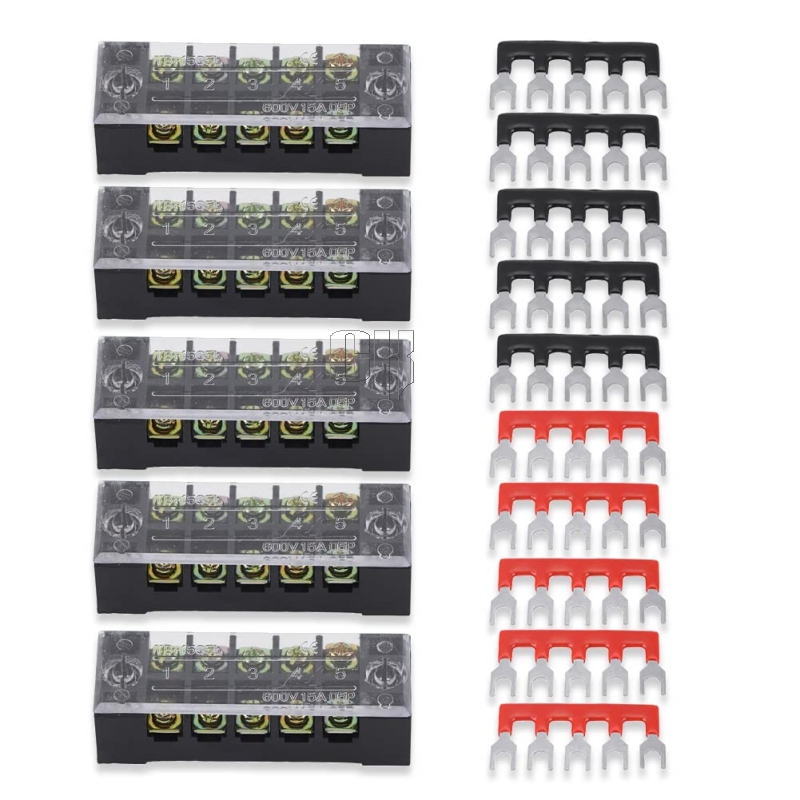

Just nu så är allt bara ihopkopplat temporärt med sockerbitar men jag tänkte testa dessa..

Coppans Blogg



Sen så är det nog mer eller mindre klart på utsidan förutom att sätta dit och täta dosan riktigt på väggen..

Många grejor som ligger och väntar på det lilla sista som slutför dom. Vore skönt att iafl få detta klart innan värmen/solen kommer då man kan vara ute igen.
Den 6:e Mars - 2024
Nu får det fasen (nästan) vara klart.


Som det skulle sett ut från början.

Coppans Blogg



Snyggt kan väl aldrig nåt sånt här bli, men det blev iafl "renare"..

Coppans Blogg



Nu borde jag har fixat något jag kommer kunna att ha nytta av i många år och då vill man att det ska vara riktigt..
Nyttan beror väl lite på vad som händer, men hade jag haft detta efter "Gudrun" eller "Per" så hade jag jublat.
Den 14:e Mars - 2024
Laddhylan - Ommöblering.


Fipplade lite med laddhyllan och fick dit det sista (tror jag).

Coppans Blogg

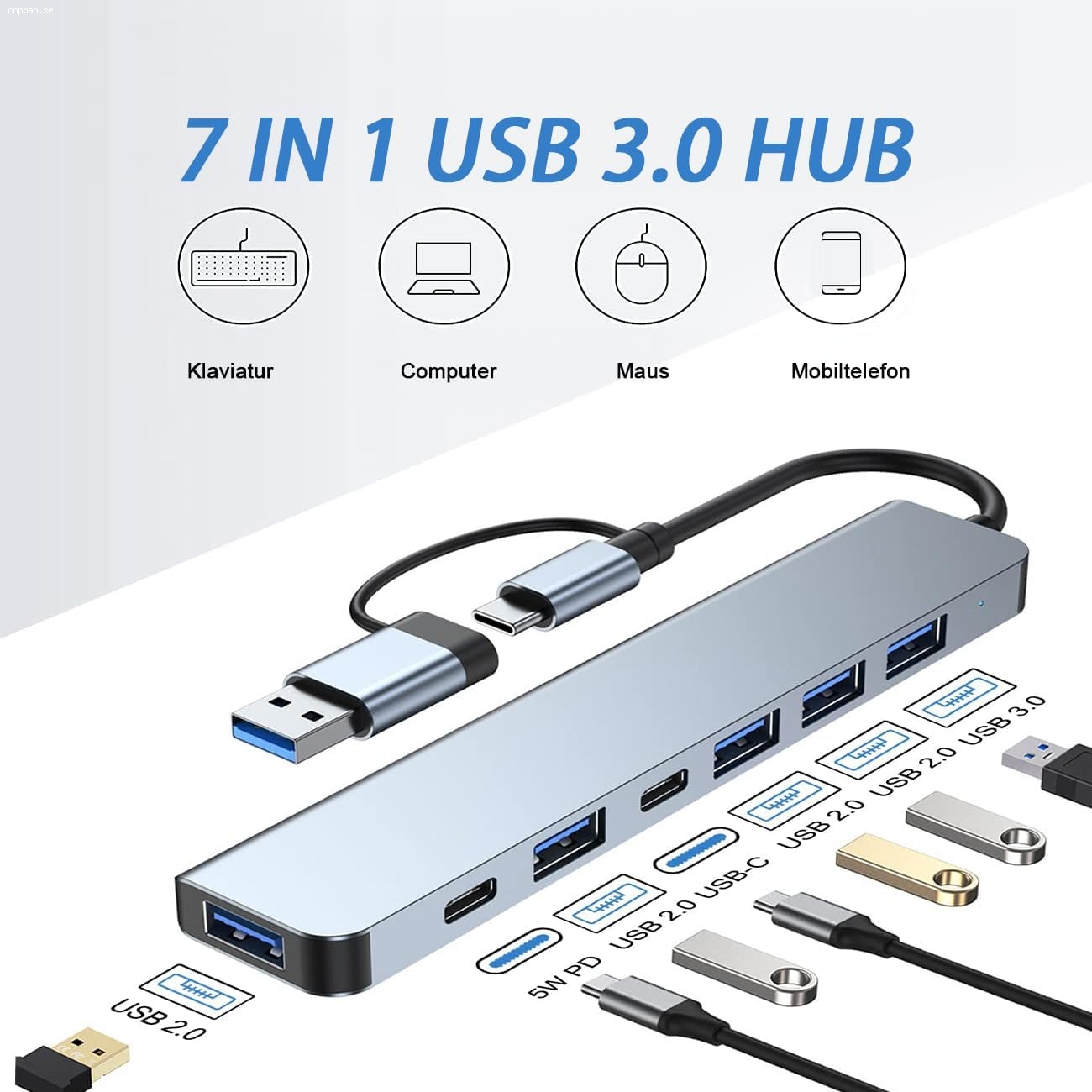

Ny USB hub:

Coppans Blogg



Coppans Blogg



Slaskhyllan:

Coppans Blogg



Det enda som saknas är en laddare för 9V:s batterier.

Coppans Blogg



Den 20:e Mars - 2024
Mer till laddhyllan #1


Två 12 volts uttag som ska in i hyllan, sen så finns där nog alla uttag jag behöver.

Coppans Blogg



Klämde ihop lite kablar och kontakter lite snabbt.

Coppans Blogg




Den 23:e Mars - 2024
Mer till laddhyllan #3


Sista(?) laddarn på plats.

Coppans Blogg



Coppans Blogg




Den 27:e Mars - 2024
Laddhyllan - Ett USB uttag till.


Räckte inte med ett för att ge tillräckligt med strömming till allt, så nu sitter det ett på varje hyllplan.

Coppans Blogg



Men nu lever den ett "eget liv". Panelerna levererar så det räcker till det som behövs utan nätström.
Den 5:e Oktober - 2024
Till Laddhyllan.

Laddhyllan och solpanelerna funkar klockrent.
I takt med att batterierna lagt av så har jag bytt ut dom med uppladdningsbara men hylla 1 är full så det får bli en likadan på hylla 2.

Coppans Blogg



Ska ersätta denna.

Coppans Blogg
